Пигтейл SMA-female - MHF4

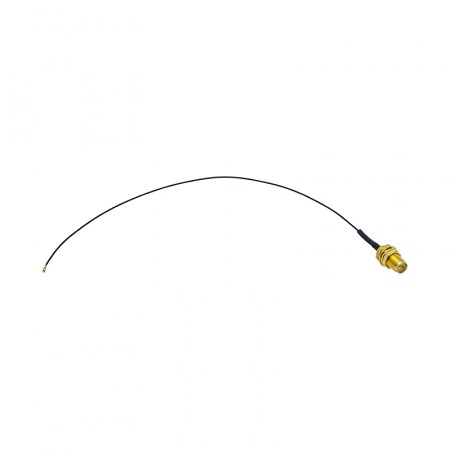

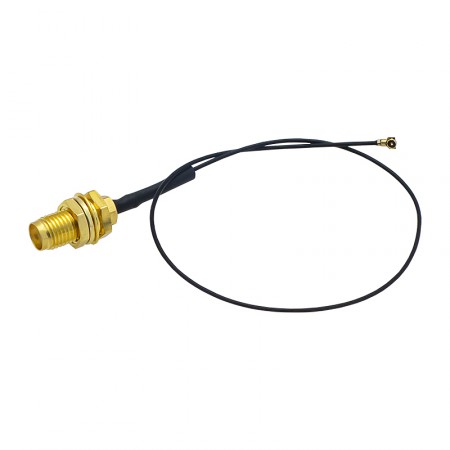

Антенный адаптер с разъемом SMA-female и низкопрофильным коннектором MHF4 для 4G-модемов и беспроводных модулей формата M.2. С помощью пигтейла SMA-female — MHF4 осуществляется короткая коммутация между платой и антенной, что наиболее актуально при размещении оборудования в одном боксе или корпусе.

Термин «пигтейл» используется в инженерной среде для обозначение коротких отрезков кабеля с напаянными разъемами. В силу высокой гибкости такие миниатюрные кабельные сборки удобно использовать в качестве переходников и адаптеров.

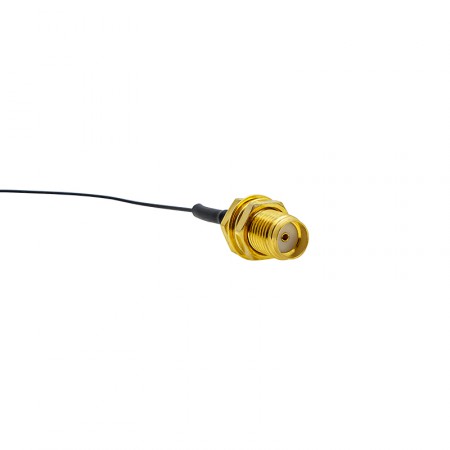

Антенный разъем SMA-серии

Разъемы SMA-типа широко распространены на внешних антеннах, используемых для приема и передачи ВЧ-сигнала в стандартах сотовой связи GSM, 3G и LTE. Наличие резьбового соединения в конструкции разъемов обеспечивает высокую надежность контакта. Разъем SMA-female снабжен гайкой для крепления на корпусе устройства.

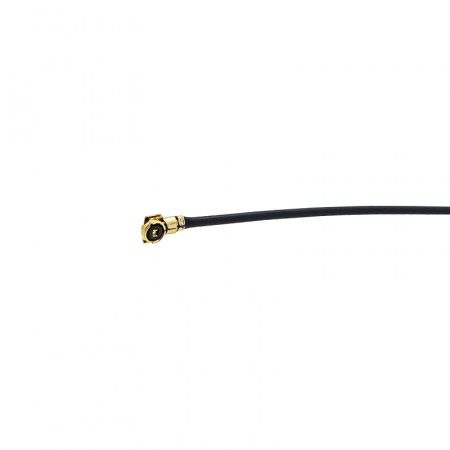

Низкопрофильный разъем MHF4 (IPEX-4)

Разъем MHF4 встречается на модулях с интерфейсом M.2 — преимущественно сотовых модемах и WiFi-адаптерах. Этот формат радиокарт пришел на смену miniPCIe. К достоинствам стандарта M.2 относится компактность и гибкий дизайн платы при сохранении высоких технических характеристик. Новейшие модели модемов формата M.2 часто превосходят по ключевым параметрам классические радиокарты miniPCIe.

Порты MHF4 обладают очень малыми размерами, что позволяет применять коннекторы заявленного типа на миниатюрных платах в условиях жесткой экономии пространства. Соединенная пара разъемов типа MHF4 обладает высотой всего 1,2 мм, а размер разъема на плате не превышает 2 x 2 мм.

MHF4 предельно миниатюрен и не обладает высокой устойчивостью к механическим повреждениям. Разъем рассчитан на 30 циклов подключения. Нормальные условия эксплуатации подразумевают отключение разъема только в редких случаях (например, при ремонте или замене оборудования).

Ультратонкий кабель для удобной коммутации

Разъем MHF4 накладывает достаточно жесткие ограничения на тип используемого кабеля. Для изготовления пигтейла применяется ультратонкий кабель Ø0,81 мм (AWG 36).

Чтобы избежать существенных потерь сигнала, длина пигтейла составляет всего 20 см. Гибкий и тонкий кабель существенно упрощает монтаж оборудования: адаптер легко умещается в гермобоксе или ином замкнутом пространстве.

Пигтейл SMA-female — MHF4: совместимые устройства

Разъемы серии MHF4 рассчитаны на передачу ВЧ-сигнала частотой до 6 ГГц и, таким образом, могут беспрепятственно использоваться на современных модемах и радиокартах формата M.2.

Наиболее популярные модели 4G-модемов M.2 с антенными разъемами MHF4:

• Quectel EM06-E
• Quectel EM12-G
• Quectel EM160R-GL
• Quectel EM20-G
• Quectel RM500Q-GL
• Sierra Wireless MC7455
• Sierra Wireless AirPrime EM7455
