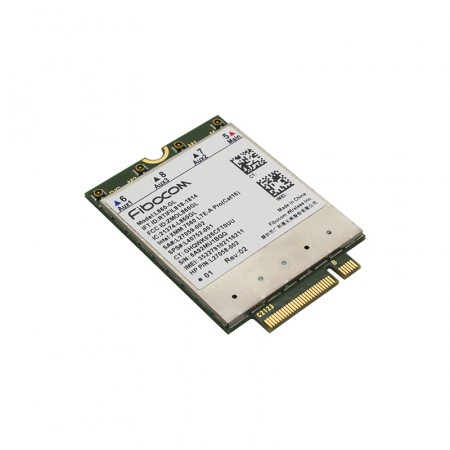

Модем 3G/4G M.2 Fibocom L860-GL

L860-GL — это производительный модем высокой категории LTE Cat. 16 от компании Fibocom, который поддерживает скорость загрузки до 1 Гбит/с. Сотовый модуль исполнен в форм-факторе M.2 и применяется в составе ноутбуков, интегрированных решений (IoT/M2M) и LTE-роутеров.

Сотовый модуль M.2 для интегрированных решений и роутеров

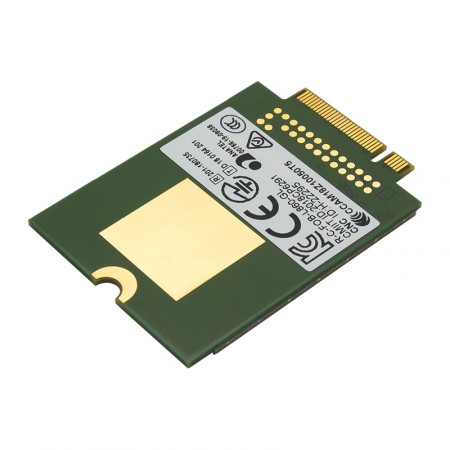

Как и другие модемы формата M.2, модель L860-GL исполнена на печатной плате и может использоваться только в составе другого устройства или подходящего USB-переходника. Прибор не имеет SIM-слота: лоток для установки карты должен быть предусмотрен на материнском устройстве.

Модуль L860-GL может использоваться в LTE-роутерах, а также подключаться к обычным WiFi-роутерам через USB-адаптер. Поддержка этого модема имеется, в частности, у популярных маршрутизаторов Keenetic.

Модель L860-GL поддерживает множество стандартов мобильного интернета, включая как самые распространенные, так и более редкие частотные диапазоны. Отличительная особенность этой модели — высокая скоростная категория при доступной цене. Производителем заявлено соответствие классу LTE Cat. 16, что соответствует скорости скачивания 1 Гбит/с. Скорость отправки данных имеет максимальную отметку 75 Мбит/с.

Высокая скорость интернет-соединения достигается сочетанием нескольких технологий:

• Агрегация нескольких полос частот (Carrier Aggregation) для расширения пропускной способности. Модуль L860-GL поддерживает агрегацию до 5 полос (в России на практике операторы используют агрегацию до 3 полос частот). Полный список доступных комбинаций агрегации приведен в файле спецификаций, который доступен для загрузки в конце страницы;
• Современная модуляция 256QAM, которая использует более сложное кодирование сигнала для расширения емкости канала;
• Многоканальный режим MIMO 4x4 задействует до четырех пространственных потоков (требуется подключение 4 антенн). Внимание! В этой версии модема режим MIMO 4x4 может быть недоступен без аппаратной модификации!

Для достижения высоких показателей загрузки базовая станция вашего оператора должна поддерживать соответствующие технологии. Мы рекомендуем этот модем для использования в крупных городах, где операторами создана современная инфраструктура мобильной сети.

Дополнительно модуль имеет поддержку крупнейших систем геопозиционирования: GPS (США), ГЛОНАСС (Россия) и Beidou (Китай). Подключив GNSS-антенну, пользователь получают возможность отслеживать перемещение модуля, что востребовано в сфере автомобильной телематики.

Как подключить антенны к модему Fibocom?

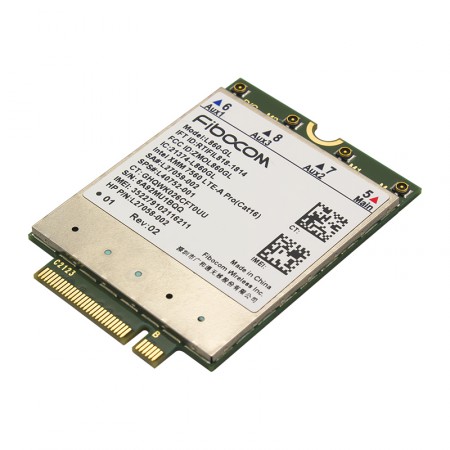

Как и другие сотовые модули, L860-GL не имеет «на борту» встроенных антенн сотовой связи и GNSS. В связи с этим к модему подключаются внешние антенны при помощи миниатюрных коннекторов MHF4. Существует несколько типов сотовых антенн, которые обычно используются с модемами этого типа:

• Антенны на печатной плате (PCB) с кротким проводом с разъемом MHF4. Такие антенны используются для интеграции внутрь корпусов и гермобоксов (например, в составе 4G-роутера);
• Выносные антенны штыревого типа (всенаправленные) для приема сигнала в помещении. Обычно именно такие антенны используются в составе USB-адаптеров. Для подключения требуется пигтейл (гибкий переходник);
• Уличная антенна для усиления сигнала. Антенна с высоким коэффициентом усиления может быть подключена при помощи кабельной сборки и пигтейла.

Скоростной модем для энтузиастов и производителей

Fibocom L860-GL может стать надежной основой вашего уличного LTE-роутера или другого устройства, которому требуется широкополосный сотовый модуль. Благодаря низкой стоимости, продукция Fibocom практически не имеет конкуренции в своем сегменте. Однако настройка и интеграция такого модема может стать непростой задачей для обычного пользователя, что следует учитывать при выборе оборудования.

Купить модем LTE Cat. 16 от Fibocom можно на нашем сайте прямо сейчас. Остались вопросы или требуется консультация наших специалистов? Позвоните по телефону 8-800-3333-965, и наши менеджеры с радостью вам помогут!

Модем Fibocom L860-GL — буклет [PDF, ~344Kb]

Модем Fibocom L860-GL — инженерная документация [PDF, ~4.18Mb]
