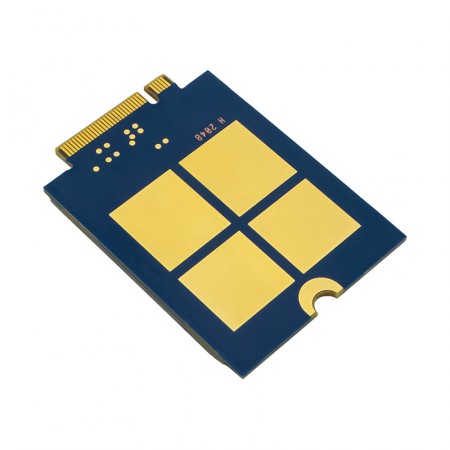

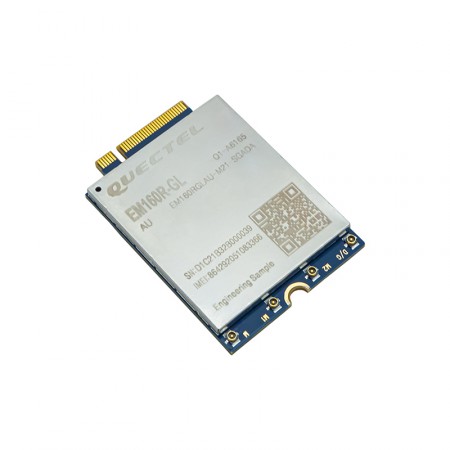

Модем 3G/4G M.2 Quectel EM160R-GL

Цена: 20 000 р.
Скидка: По запросу
Категория: Модемы M.2
Наличие: Под заказ

Артикул: 2860

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Quectel EM160R-GL — бескорпусный модем категории LTE Cat. 16, обеспечивающий скорость мобильного интернета до 1 Гбит/с. Радиокарта EM160R-GL выполнена в формате модуля M.2, который может быть встроен в оборудование пользователя. Основное назначение представленного модема — работа в составе роутеров, уличных 4G-клиентов, специализированного оборудования M2M и IoT (межмашинное взаимодействия и интернет вещей). За обтекаемыми формулировками скрываются безграничные возможности интеграции модема в промышленное, коммерческое, охранное и бытовое оборудование.

Модем M.2 с поддержкой гигабитного 4G-интернета

При использовании модуля Quectel EM160R-GL в современных сетях LTE-Advanced максимальная скорость загрузки может достигать 1 Гбит/с, а передачи — 150 Мбит/с. Модем отвечает требованиям категории LTE Cat. 16 и поддерживает такие передовые технологии, как агрегация частот, режим MIMO и высокоуровневая модуляция.

  • Технология агрегации позволяет использовать для передачи данных несколько полос частот, расположенных внутри одного или разных LTE-бэндов (частотных диапазонов). Благодаря применению агрегации, удается расширить общую емкость сотовой сети и обеспечить беспрецедентно высокие скорости соединения. Модем Quectel EM160R-GL поддерживает агрегацию до 5 полос частот в канале загрузки (Downlink) с общей шириной полосы частот до 100 МГц.
  • Режим MIMO подразумевает передачу данных в нескольких независимых потоках, которые разнесены в пространстве или имеют разную поляризацию сигнала. Сотовый модуль LTE Cat. 16 поддерживает прием сигнала в конфигурации MIMO 4x4, что подразумевает подключение к плате четырех независимых антенн (или двух антенн с двойной поляризацией).
  • Модуляция — это способ наложения исходного сигнала на определенную несущую частоту, проще говоря — алгоритм «сжатия» исходных данных для передачи. Чем более сложный способ модуляции используется, тем больше полезной информации может быть передано за тот же самый промежуток времени. Quectel EM160R-GL поддерживает модуляцию 256QAM, которая используется на современных базовых станциях операторов.

Высокая скорость 4G-соединения обеспечивается внедрением новых технологий передачи данных. Однако поддержка вышеперечисленных режимов зависит не только от модема, но также от оборудования сотового оператора. Максимальные скорости, заявленные производителем модема, возможны только при полной поддержке всех технологий на стороне оператора. В том случае, если ваша базовая станция не поддерживает наиболее «продвинутые» режимы работы, модем не сможет реализовать весь свой потенциал и скорость мобильного интернета будет существенно ниже заявленного максимума.

Компактное исполнение в форм-факторе M.2

Предельно компактный модем (размеры модулей M.2 меньше привычных плат miniPCIe) удобен для установки в корпус маршрутизатора или автоматизированного комплекса оборудования. Модем Quectel EM160R-GL следует интегрировать только в самые современные роутеры, обладающие поддержкой интерфейса USB 3.0 или PCIe x1, гигабитными портами и высокоскоростной WiFi-сетью. Модем поддерживает работу со многими современными операционными системами, включая Windows (7 и старше), Linux и Android.

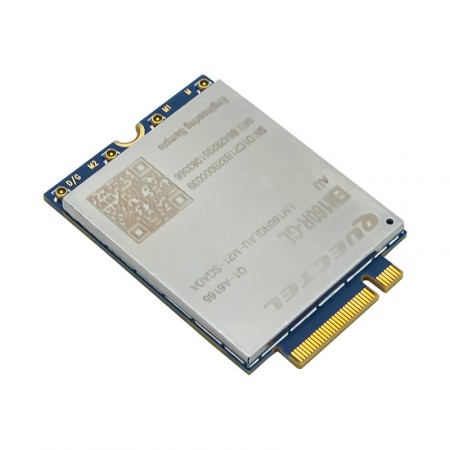

Для подключения антенн сотовой связи используются миниатюрные коннекторы MHF4. Всего на сотовом модуле размещены четыре порта для подсоединения антенн в режиме MIMO, при этом один из разъемов является комбинированным и также поддерживает входной сигнал геопозиционирования (поддерживаются системы GPS, ГЛОНАСС, Beidou и Galileo). Антенны и антенные адаптеры не входят в комплект поставки модуля и приобретаются отдельно.

Quectel EM160R-GL — настоящий монстр для разработки собственных высокопроизводительных LTE-решений! Компактность, высокая производительность, поддержка распространенных стандартов 4G/LTE делают эту модель превосходным выбором для профессионалов и инженеров-любителей.

Чтобы купить M.2-модем Quectel EM160R-GL, оформите заказ на нашем сайте. Выбираете сотовый модуль для рабочего или личного проекта? Воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965!

Модем Quectel EM160R — буклет [PDF, ~147Kb]

Модем Quectel EM160R — инженерная документация [PDF, ~1.36Mb]

Характеристики
Поддерживаемые частотные диапазоны 3G: Band 1/2/3/5/6/8/19 (2100/1900/1800/850/800/900/800 МГц)
LTE FDD: Band 1/2/3/4/5/7/8/12/13/14/17/
18/19/20/25/26/28/29*/30/32*/66 (2100/1900/1800/1700/850/2600/900/700/700/700/700/ 850/850/800/1900/850/700/700*/2300/1500*/1700 МГц)
LTE TDD: Band 38/39/40/41/42/43/46* (2600/1900/2300/2500/3500/3700/5200* МГц)

* — Band 29, 32 и 46 поддерживаются только в режиме агрегации в качестве вторичной компонентной несущей
Категория LTE LTE Cat. 16 (скорость приема до 1000 Мбит/с, передачи — до 150 Мбит/с)
Агрегация несущих частот LTE агрегация до 5 полос частот для нисходящего канала (получение данных)
Формат M.2 (интерфейсы USB 2.0 / USB 3.0, PCIe x1)
Стандарты геопозиционирования GPS, ГЛОНАСС, Beidou, Galileo
Порты и интерфейсы 3 x MHF4 (для подключения 3G/4G-антенн)
1 x MHF4 (комбинированный разъем для подключения 3G/4G-антенны и антенны геолокации)
Питание 3,135–4,4 В (типичное значение 3,7В)
Температура эксплуатации от -25°С до +75°С
Расширенная температура эксплуатации (допускается при правильном монтаже) от -40°С до +85°С
Температура хранения от -40°С до +90°С
Размер 42 x 30 x 2,3 мм
Вес 7 г
