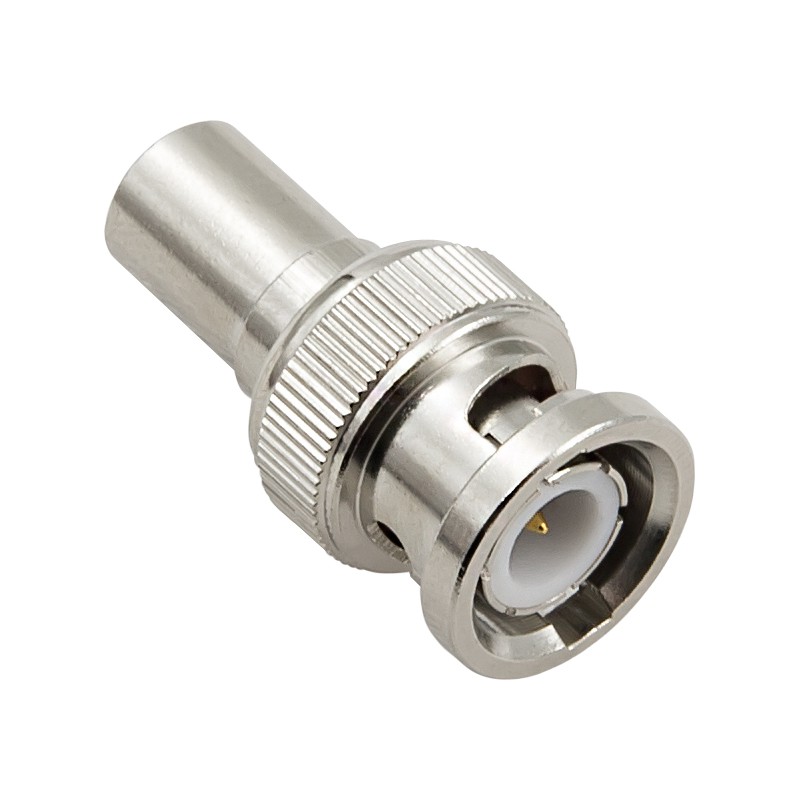

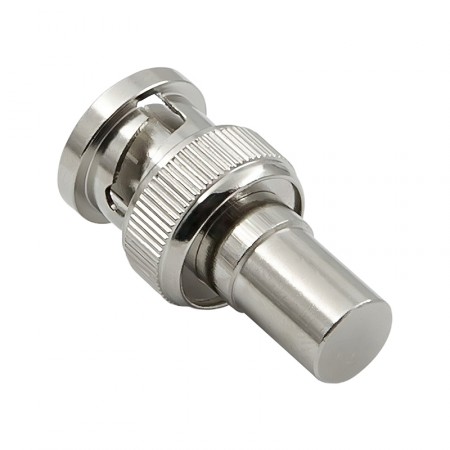

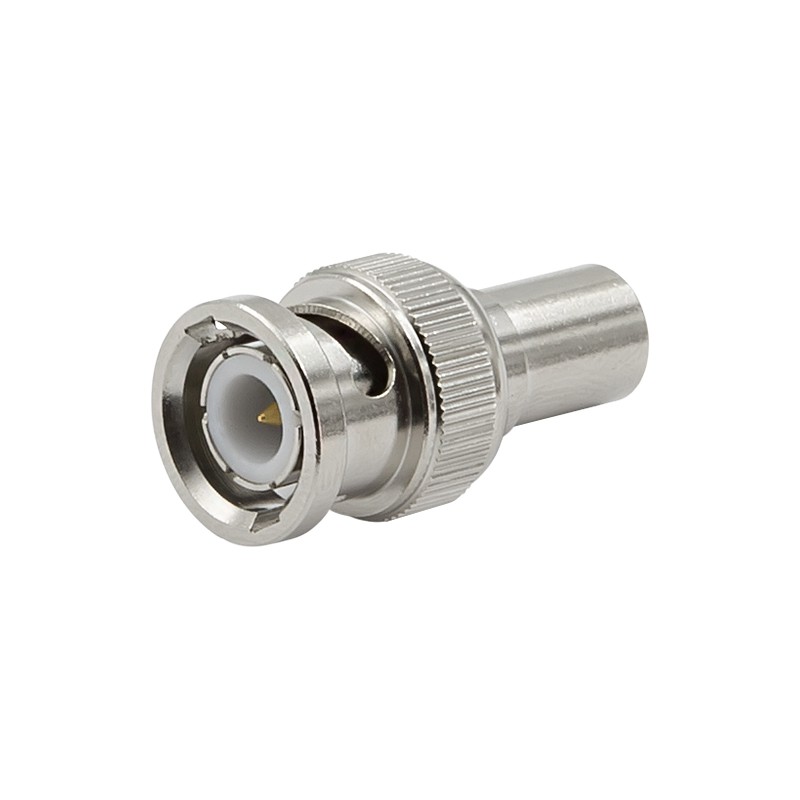

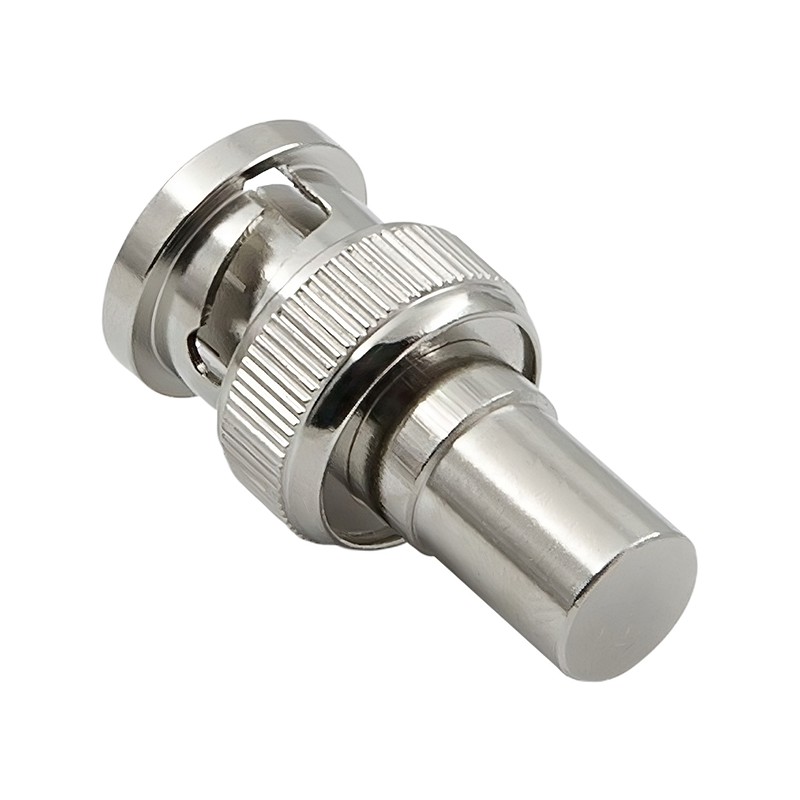

Терминатор DL-1-BM (50 Ом, BNC-male, до 1 Вт)

Нагрузка DL-1-BM — это компактный терминатор с BNC-разъемом типа «вилка», предназначенный для защиты радиочастотного оборудования от повреждений при отсутствии подключенной антенны. Устройство поглощает сигнал мощностью до 1 Вт, предотвращая его отражение обратно в передатчик, что исключает перегрузку и перегрев. Искусственная нагрузка помогает при настройке, тестировании и обслуживании систем связи и измерительных систем, работающих в диапазоне частот до 3 ГГц.

Где применяется DL-1-BM?

Эквивалент нагрузки используется, когда порты передающего оборудования остаются незакрытыми. Без антенны сигнал отражается, создавая риск поломки устройства. DL-1-BM имитирует подключенную антенну, преобразуя сигнал в тепло и обеспечивая согласование по сопротивлению.

К основным сценариям использования относятся:

• Пусконаладочные работы. Безопасное тестирование передатчиков и усилителей до установки антенной сети;
• Сложные радиосети. Закрытие свободных портов делителей или комбайнеров для исключения помех от отражений;
• Лабораторные измерения. Использование в качестве эталонной нагрузки для калибровки приборов.

Конструкция и принцип работы нагрузки

DL-1-BM состоит из резистора с сопротивлением 50 Ом, помещенного в металлический корпус для отвода тепла. BNC-разъем с байонетным соединением обеспечивает надежный контакт и быструю установку без дополнительных адаптеров. Устройство подключается к свободному порту, поглощает радиосигнал и предотвращает его отражение.

• Рассеиваемая мощность до 1000 мВт. Терминатор подходит для передатчиков мощностью до 1 Вт. Для систем с более высокой мощностью сигнала рекомендуем модель DL-2-BM с допустимым сигналом до 2 Вт;
• Разъем BNC-male с байонетным соединением. Нагрузка разработана для систем с BNC-коннекторами, которые часто применяются в измерительных приборах и телеком-оборудовании. Вилка и розетка сопрягаются байонетом без резьбы;
• Согласование 50 Ом. Правильное согласование с линией передачи минимизирует потери сигнала. Модель DL-1-BM предназначена для систем с общим волновым сопротивлением 50 Ом;
• Работа в широком диапазоне температур. Конструкция выдерживает температуры от -55°C до +125°C, что подходит для работы в экстремальных условиях, включая полевые и лабораторные среды.

Терминатор — это практичное решение для специалистов, работающих с настройкой и диагностикой радиочастотных систем. Он обеспечивает безопасность оборудования при тестировании, упрощает калибровку и поддерживает стабильность многопортовых конфигураций. Установка не требует сложных действий: достаточно подключить нагрузку к порту с BNC-розеткой.
