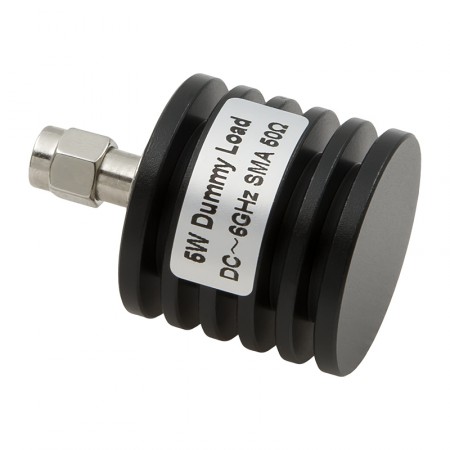

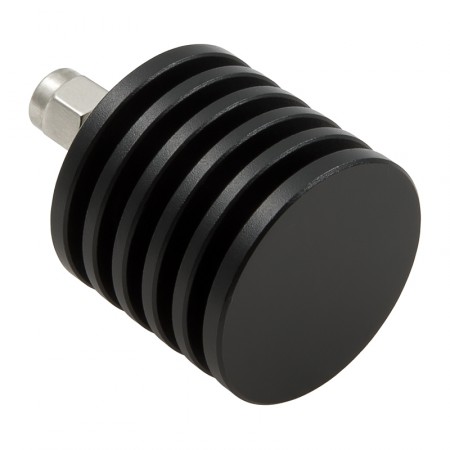

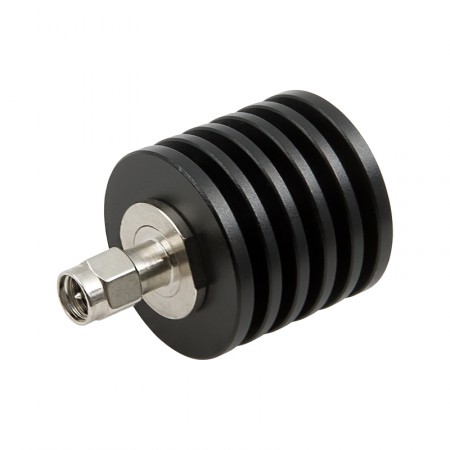

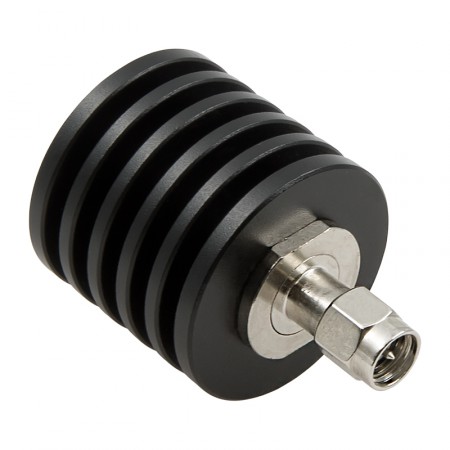

Нагрузка DL-5-SM (50 Ом, SMA-male, до 5 Вт)

Искусственная нагрузка для рассеивания мощности до 5 Вт на устройствах с совместимым SMA-коннектором. Такие пассивные элементы используются для защиты приборов во время холостой работы, при проведении пусконаладки или для запуска системы при наличии лишних портов на делителях.

Как используются искусственные нагрузки (терминаторы)?

Когда радиосигнал достигает конца кабельной трассы или «пустого» разъема, он отражается в обратном направлении, в сторону источника сигнала. Часто передатчики не имеют защиты от такого возвратного сигнала и могут быть легко повреждены избыточной мощностью. Эквивалент нагрузки «симулирует» наличие антенны на конце тракта, поглощая поступающий сигнал.

Нагрузка преобразует сигнал в тепло, которое рассеивается в пространстве с помощью массивного радиатора. Модель DL-5-SM часто используется в таких случаях:

• Предварительный запуск. Искусственная нагрузка позволяет запустить активные устройства (усилители, генераторы, передатчики), когда монтаж системы связи еще не завершен и отдельные компоненты, такие как антенны, отсутствуют;
• Масштабируемые системы. Иногда при проектировании радиосистемы инженеры закладывают возможность масштабирования для подключения в будущем дополнительных компонентов. В этих случаях используются делители и диплексеры с большим числом портов, некоторые из которых могут быть «закрыты» терминаторами на будущее;
• Тестирование и замеры. На лабораторных стендах терминаторы используются для проведения измерений без подключения реальных антенн. Благодаря нагрузкам, можно избежать создания лишнего радиочастотного фона и проверить оборудования в максимально изолированных условиях.

Терминатор SMA для устройств высокой мощности

Хотя коннекторы SMA обычно устанавливаются на компактные устройства, некоторые производители размещают их также на мощных передатчиках и ретрансляторах. За счет крупного радиатора DL-5-SM может поглотить даже высокую мощность:

• Рассеиваемая мощность — до 5000 мВт. Эта модель может работать с источниками сигнала вплоть до 5 Вт. Радиосигнал преобразуется в тепло, которое отводится на радиатор и рассеивается в окружающем пространстве. Для систем меньшей мощности используйте DL-2-SM (до 2 Вт);
• Подходит для систем до 6 ГГц. Широкий рабочий диапазон (до 6000 МГц) позволяет использовать терминатор с оборудованием сотовых сетей (GSM/3G/LTE/5G), WiFi всех поколений, передатчиками ISM-диапазонов (433/868 МГц) и другими системами радиопередачи;
• Коннектор SMA-male с сопротивлением 50 Ом. Стандартная вилка SMA имеет импеданс 50 Ом, что обеспечивает хороший уровень согласования при подключении к радиоаппаратуре.

Чтобы купить SMA-терминатор, нажмите «В корзину» и оформите заказ. Наш магазин предлагает доставку товаров по всей России! Если ваша ВЧ-система требует аудита или разработки с нуля, позвоните нам по телефону 8-800-3333-965 или закажите обратный звонок!
