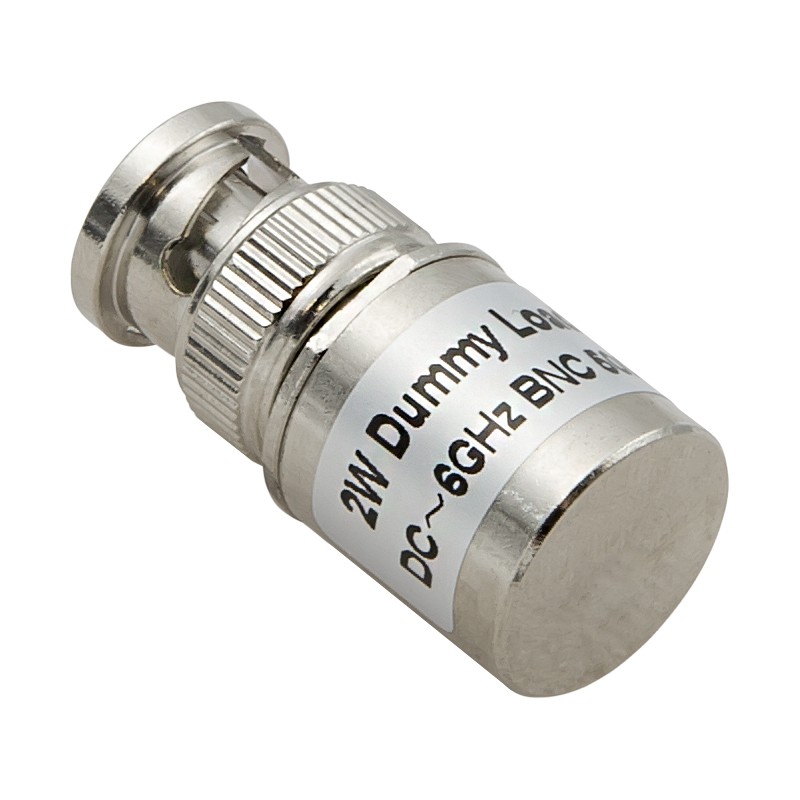

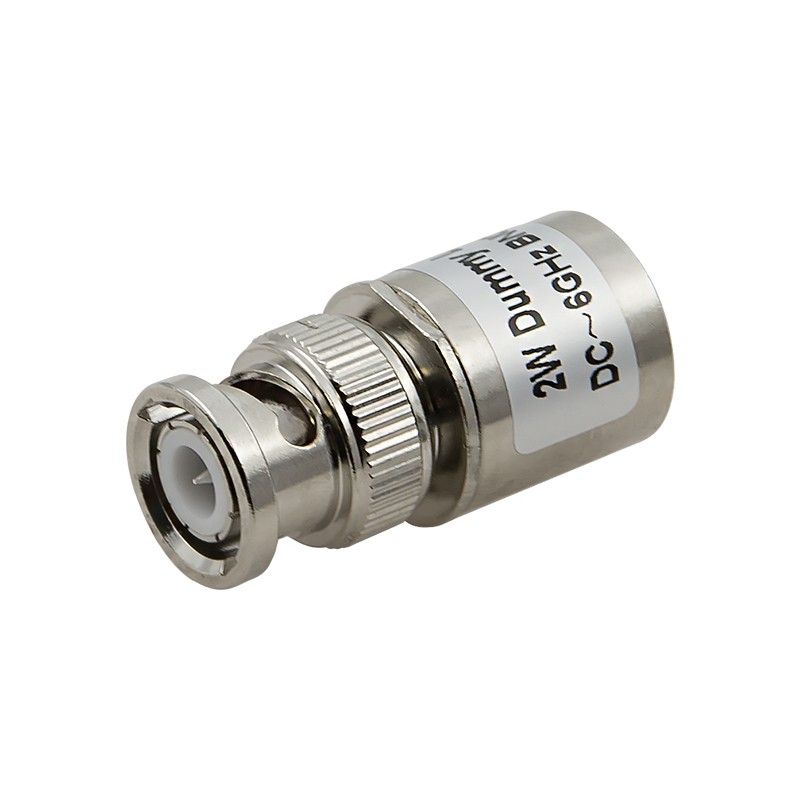

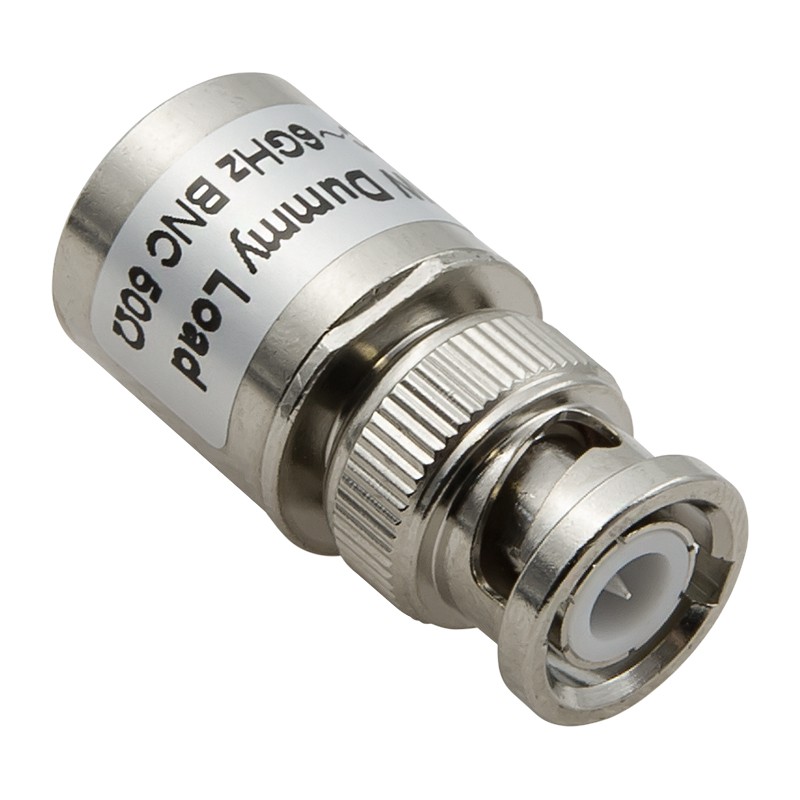

Нагрузка DL-2-BM (50 Ом, BNC-male, до 2 Вт)

DL-2-BM — это эквивалент нагрузки с сопротивлением 50 Ом, предназначенный для защиты оборудования в случаях, когда один из портов передающего устройства остается незадействованным. Устройство оснащено BNC-разъемом (тип «вилка») и снабжено радиатором для эффективного отвода тепла. Оно рассчитано на рассеивание мощности до 2000 мВт.

В каких случаях требуется эквивалент нагрузки?

Некоторые радиопередающие устройства не могут функционировать при «открытых» коннекторах. Например, когда усилитель запускается при отключенной антенне, весь радиосигнал отражается от разъема в обратном направлении и создает избыточную нагрузку на выходной каскад. Это может привести к перегреву и последующему выходу оборудования из строя.

Для предотвращения таких ситуаций применяются искусственные нагрузки, имитирующие подключенную антенну. Они поглощают подаваемый сигнал и преобразуют его в тепло, минимизируя коэффициент отражения. Благодаря этому КСВ (коэффициент стоячей волны) оказывается на уровне, сравнимом с подключением стандартной антенны.

Ключевые области применения:

• Пуско-наладочные работы и тестирование оборудования. Нагрузка позволяет безопасно запускать устройства без риска повреждения, когда антенны еще не установлены. Таким образом, можно настроить передатчики и усилители еще до ввода системы в эксплуатацию;
• Радиосети с разветвленной топологией. В многопортовых системах часть разъемов может временно оставаться без подключенных антенн. Чтобы исключить паразитные отражения, такие выходы следует закрывать согласованными нагрузками;
• Измерения и точная настройка. DL-2-BM может использоваться как эталонная нагрузка при лабораторной калибровке передающих трактов благодаря точному сопротивлению и постоянным характеристикам.

Особенности исполнения DL-2-BM

Эта модель создана для применения в системах с BNC-разъемами — это быстросъемные коннекторы с байонетным соединением (на основе пазов). Они нередко используются на профессиональных измерительных установках (например, анализаторах спектра и цепей), а также в навигационных и телекоммуникационных приборах.

Ключевые технические характеристики:

• Сопротивление 50 Ом. Полная совместимость с радиочастотными линиями, рассчитанными на этот стандарт импеданса (большинство систем связи);
• Частотный диапазон до 6 ГГц. Устройство поддерживает широкий спектр радиостандартов, включая GSM, 3G, 4G, WiFi, GPS, ГЛОНАСС, а также работает в ISM-диапазонах 433 и 868 МГц;
• Допустимая мощность до 2 Вт. Металлический корпус эффективно рассеивает тепло при передаче сигнала мощностью до 2000 мВт.
