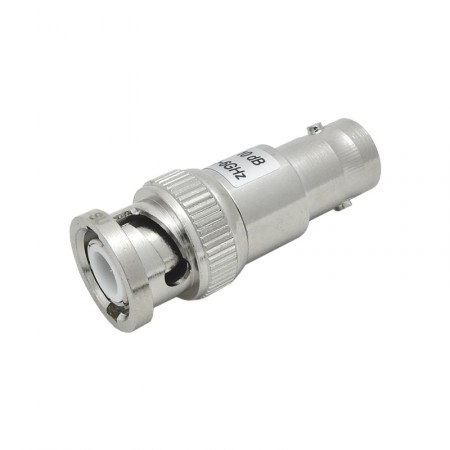

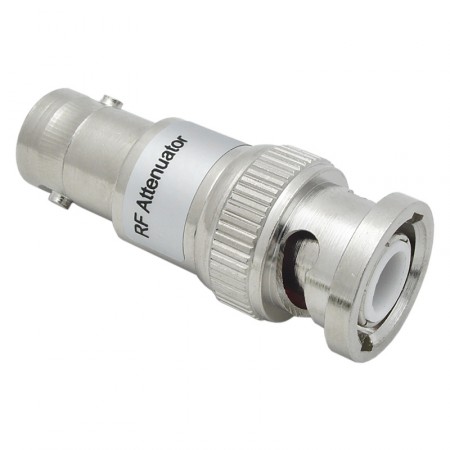

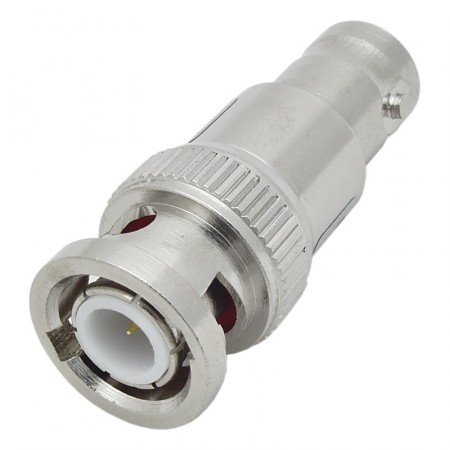

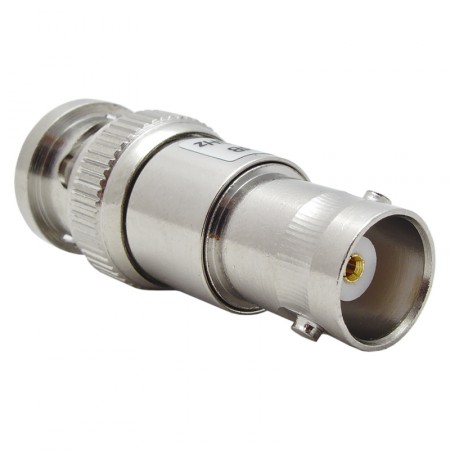

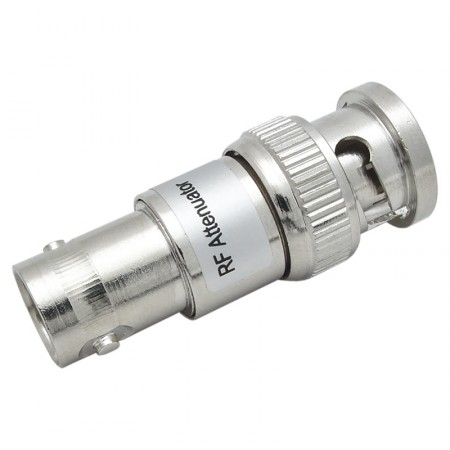

Аттенюатор AT-10B-2W (BNC, 10 дБ, до 2 Вт)

Аттенюатор с разъемами BNC предназначен для снижения мощности ВЧ-сигнала на 10 дБ. Эта модель поддерживает наиболее популярные стандарты сотовой связи и WiFi и рассчитана на максимальную проводимую мощность 2 Вт.

Аттенюатор BNC обеспечивает подавление сигнала в частотном диапазоне до 6 ГГц и имеет волновое сопротивление 50 Ом. Такие устройства широко применяются с оборудованием, не оснащенным встроенными средствами регулировки мощности, для ослабления сигнала при перегрузке или закольцовке. Также аттенюаторы устанавливаются в системах усиления, если встроенных средств регулировки оказывается недостаточно для их корректного функционирования.

Затухание, вносимое аттенюатором, эквивалентно многометровым кабельным сборкам. Например, аналогичное затухание на 3G-частоте 2100 МГц достигается кабелем RG-58 длиною около 12 м и кабелем RG-213 длиною около 25 м. Фактически этот небольшой переходник ослабляет сигнал в 10 раз.

Аттенюатор оснащен разъемами BNC-male («папа») и BNC-female («мама») и подключается между радиоустройством и следующим компонентом системы (как правило, кабельной сборкой).

Поскольку избыточная энергия радиоизлучения конвертируется в тепло, аттенюатор по своим техническим характеристикам должен соответствовать параметрам сигнала. Предлагаемая модель рассчитана на проводимую мощность не более 2 Вт. В случае необходимости несколько аттенюаторов могут быть подключены друг за другом «гирляндой» для достижения более высокого значения затухания.
