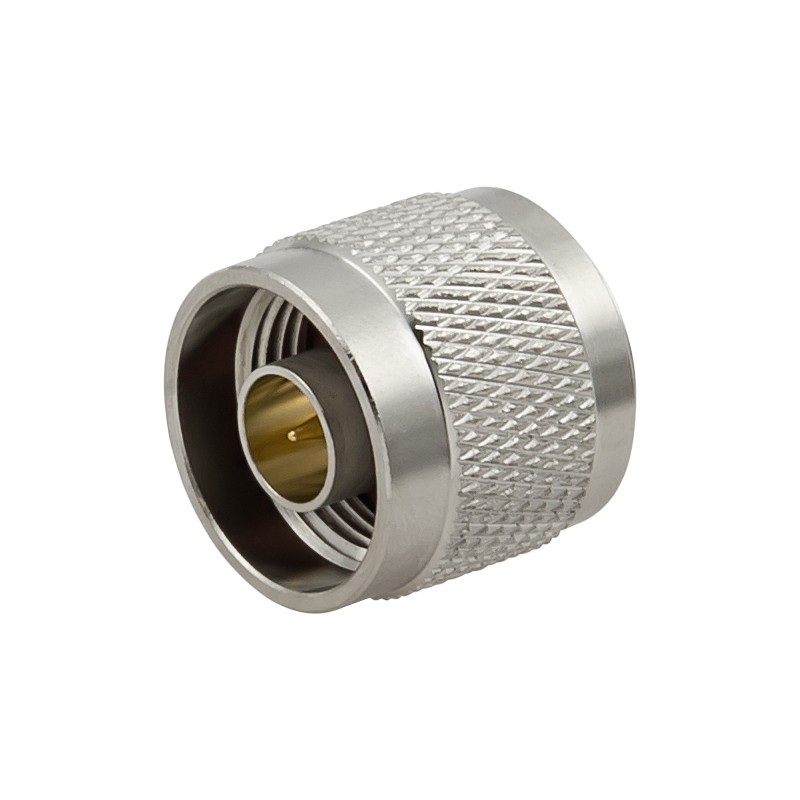

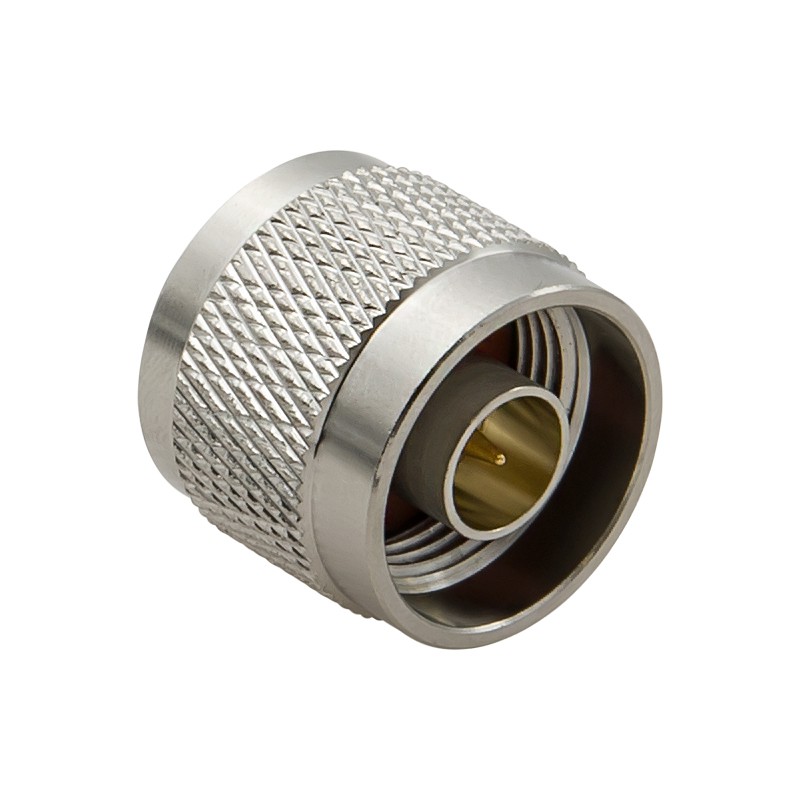

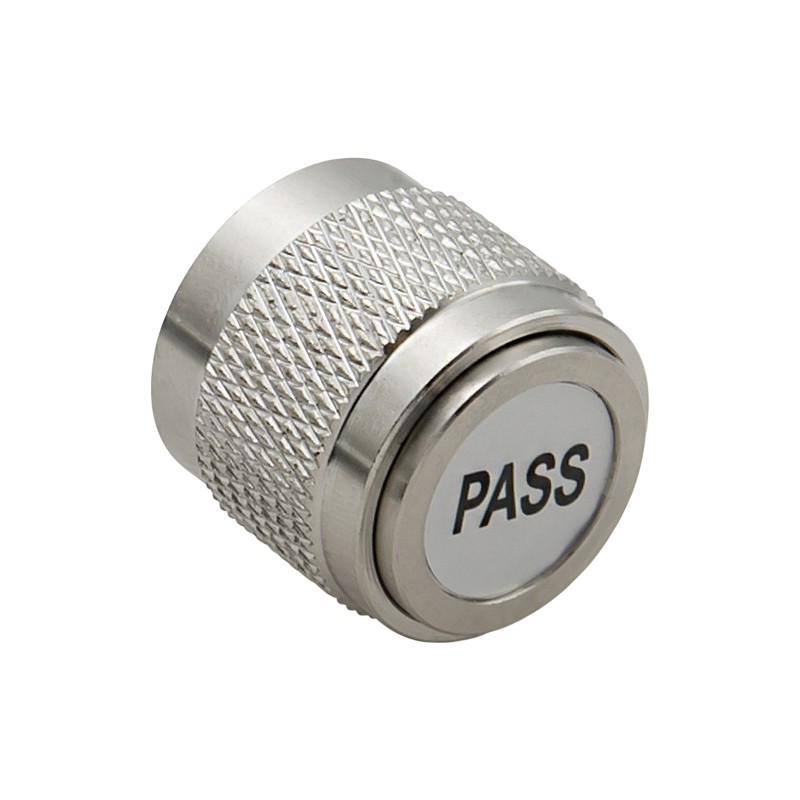

Нагрузка DL-2-NM-DC (N-male, до 2 Вт, до 6000 МГц, короткозамкнутая)

Короткозамкнутая нагрузка с разъемом N-male для подключения к устройствам, работающим на частотах до 6000 МГц. Элемент имитирует короткое замыкание на разъеме устройства или на конце линии передачи. Как правило, DL-2-NM-DC используется в процессе калибровки и настройки измерительной аппаратуры и тестирования радиоприборов.

Что такое короткозамкнутая нагрузка и для чего она нужна?

В отличие от согласованных нагрузок, короткозамкнутые модели не поглощают, а полностью отражают поступающий сигнал, как если бы на конце линии произошло короткое замыкание.

Такой элемент обладает следующими свойствами:

• Поглощение энергии отсутствует, а сигнал отражается обратно в кабельную линию или в устройство;
• Отражение сигнала происходит с фазовым сдвигом (180°), который нужно учитывать при калибровке оборудования;
• Как правило, короткозамкнутая нагрузка (Short) используется совместно с другими типами «заглушек» (Open и Load) для калибровки векторных анализаторов и других измерительных приборов.

DL-2-NM-DC не подходит как замена для согласованного терминатора! Использование Short-элемента с усилителями или другими передатчиками, которые не рассчитаны на получение полного отраженного сигнала, может привести к их выводу из строя.

Short-нагрузка для устройств с N-входами

Модель DL-2-NM-DC оснащена разъемом N-male (вилка) и совместима с разнообразными стационарными приборами для измерения радиоволн.

• Подходит к устройствам и кабелям с разъемом N-female. Такие типовые разъемы устанавливаются на лабораторном оборудовании, а также на приборах ретрансляции и связи (усилителях, антеннах и т. п.);
• Поддерживает частоту до 6 ГГц. Эта модель позволяет тестировать и настраивать устройства, работающие с сигналом высокой частоты. Благодаря рабочему диапазону 0–6000 МГц, на элемент можно подавать сигнал диапазонов мобильной связи (от GSM до 5G FR1), беспроводных технологий WiFi и Bluetooth, стандартов геопозиционирования GPS/ГЛОНАСС и т. п.;
• Отражаемая мощность до 2 Вт. Конструкция нагрузочного элемента рассчитана на подводимый сигнал до 2000 мВт, что делает его совместимым с большинством измерительных устройств.

Чтобы купить нагрузку с коротким замыканием под N-разъем, нажмите «В корзину» и оформите заказ. Наши менеджеры и инженеры всегда ответят на вопросы и помогут с формированием системы усиления связи по телефону 8-800-3333-965!
