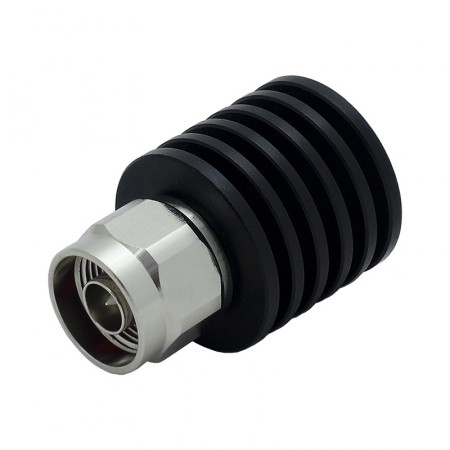

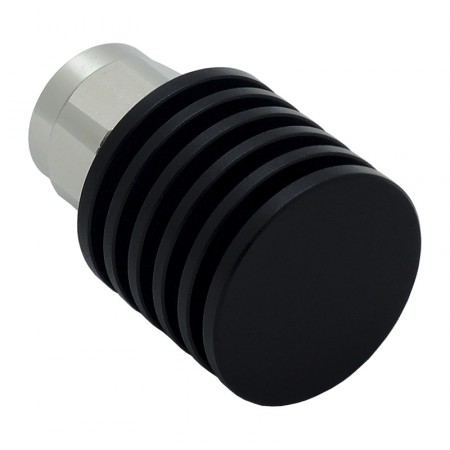

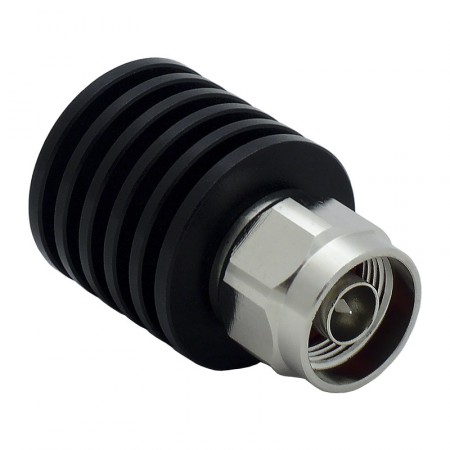

Нагрузка DL-5 (50 Ом, до 5 Вт)

Цена: 2 500 р.
Категория: Нагрузки
Наличие: Есть в наличии

Артикул: 2607

Купить
В сравнение

DL-5 — простое и надежное приспособление для создания искусственной нагрузки 50 Ом в радиоэлектронных системах с мощностью ВЧ-сигнала до 5 Вт. Она приходит на помощь в тех случаях, когда возникает потребность во включении мощного передатчика без антенн, например, при тестировании работоспособности репитера, бустера или антенного усилителя.

Принцип работы

Эквивалент нагрузки DL-5 (англ. Dummy Load) применяется для временного подключения к источникам высокочастотного сигнала. Устройство не позволяет «отразиться» сигналу от пустого разъема и предотвращает выход дорогостоящего оборудования из строя. «Поглощает» входящий сигнал и преобразует его в тепло. Для эффективного рассеивания модель оснащена пластинчатым радиатором.

Мощность до 5 Вт

Аксессуар рассчитан на использование с источником сигнала мощностью до 5 Вт. Для надежной работы рекомендуется отдавать предпочтение моделям, превосходящим по техническим параметрам номинальную мощность ВЧ-генератора.

Рабочий диапазон частот DL-5 составляет 0–3 ГГц. Это позволяет эксплуатировать приспособление в системах усиления сотового сигнала GSM, 3G и 4G. Нагрузка оснащена разъемом N-male («папа») и совместима с большинством современных репитеров мобильной связи.

Защита репитеров и других ВЧ-усилителей

Основное назначение приспособления — обеспечить возможность безопасного включения источника ВЧ-сигнала без подключенной антенны. Многие современные репитеры оснащаются системой защиты от перегрузки. Однако, продолжительная работа усилителя без нагрузки обычно не подпадает под нормальные условия эксплуатации. Запуск репитера со свободными портами является одной из частых причин выхода усилителя из строя.

При работе с делителями и сплиттерами, устанавливаемыми до или после репитера, подключение искусственной нагрузки также является обязательным. Причем, для каждого свободного (временно не используемого) порта. Во время ремонта или замены оборудования на свободные порты делителя, ее также необходимо применять.

Кроме этого, приспособление может применяться для настройки и калибровки ВЧ-оборудования. При использовании эквивалента нагрузки, радиоволны не излучаются в пространство. Равно, как не производится прием от других устройств. Калибровка ВЧ-оборудования и приборов с использованием DL-5 позволяет увеличить точность измерений. А также, оптимально настроить чувствительность приемника сигнала.

Как купить?

  • Чтобы приобрести этот товар, положите его в корзину на сайте. И оформите заказ.
  • Нужна консультация? Позвоните нашим специалистам: 8-800-3333-965 (звонок бесплатный).
Характеристики
Диапазон частот 0–3000 МГц
Максимальная подводимая мощность 5 Вт
Волновое сопротивление 50 Ом
КСВн ≤ 1,2
ВЧ-разъем N-male
Рабочая температура от -55°С до +125°С
Размер 45 х Ø30 мм
Вес 58 г
