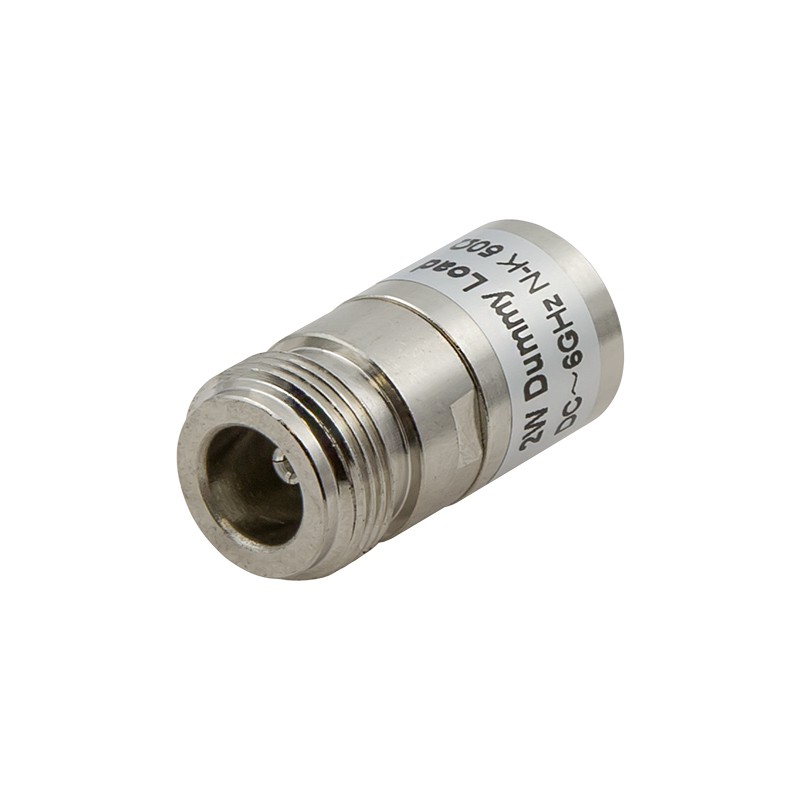

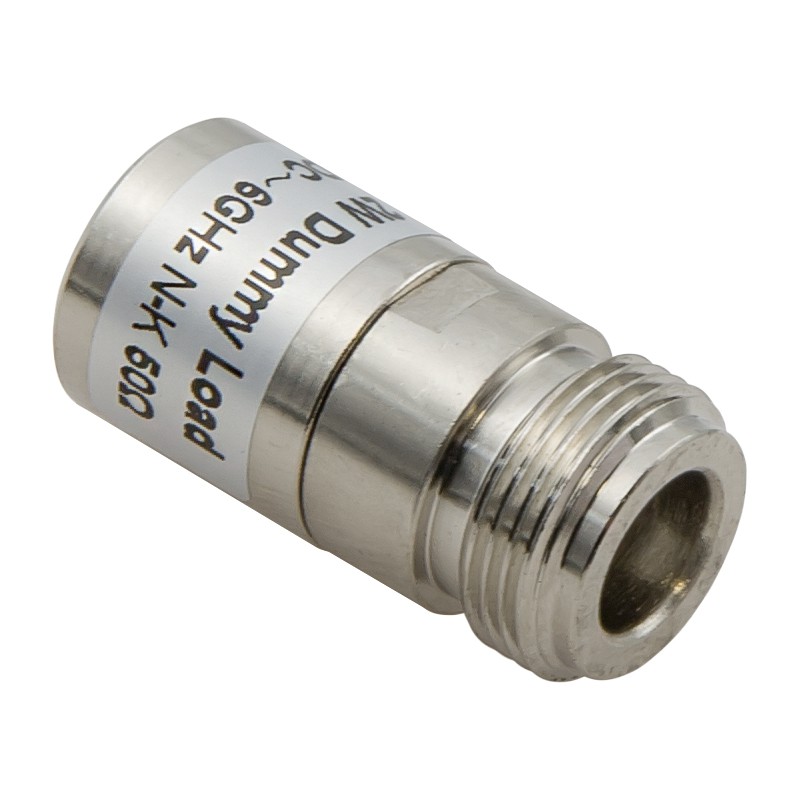

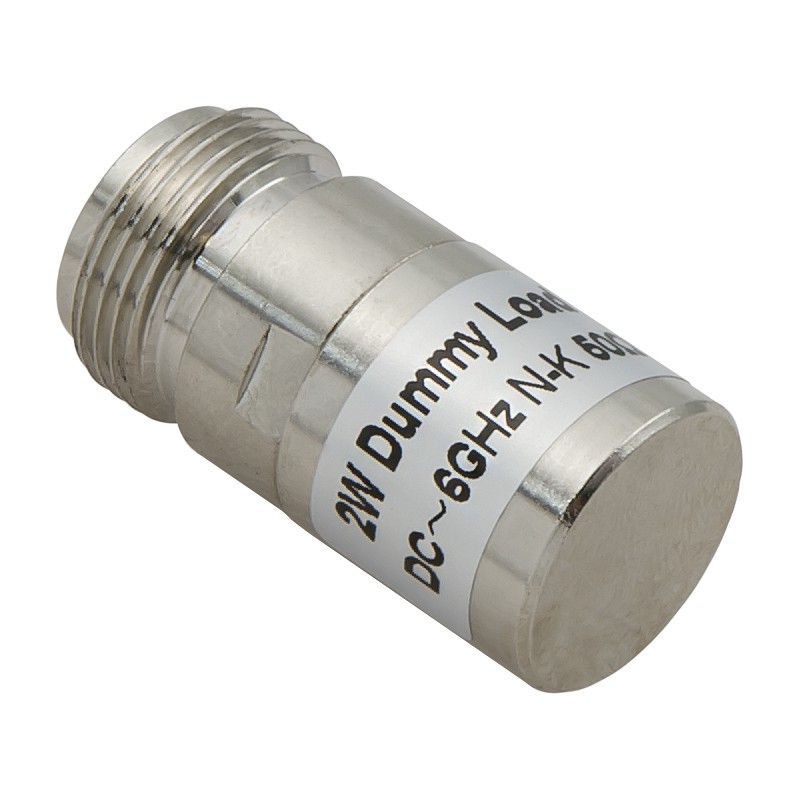

Нагрузка DL-2-NF (N-female, до 2 Вт)

Компактная искусственная нагрузка N-female для установки на коннекторы N-male с целью защиты активного оборудования. Модель DL-2-NF используется в системах с репитерами и другими передатчиками ВЧ-сигнала, когда необходимо предотвратить отражение сигнала от пустых портов обратно в прибор. Поддерживается частота сигнала до 6 ГГц, а допустимая подводимая мощность достигает 2000 мВт.

Имитация нагрузки: в каких случаях спасает оборудование?

Нагрузочные эквиваленты используются, когда к порту ВЧ-передатчика не подключена антенна или иное устройство, принимающее сигнал. В этом случае передаваемый сигнал отражается в обратном направлении и перегружает выходной каскад. Работа в таком режиме является нерекомендуемой для усилителей и может привести к выходу дорого оборудования из строя.

Чтобы избежать негативных последствий, свободные порты устройств «закрываются» терминаторами, которые поглощают и рассеивают сигнал. При выборе правильной нагрузки основная часть сигнала преобразуется в тепло, а для источника сигнала линия выглядит работоспособной и согласованной.

Типовые примеры использования нагрузки включают:

• Предварительная проверка радиосистемы без подключения реальных антенн и других конечных элементов;
• Запуск ретрансляторов (усилителей), генераторов и других радиочастотных устройств в условиях свободных портов. При этом терминатор может размещаться как на разъеме самого устройства, так и на коннекторах последующих элементов — сплиттеров, диплексеров, комбайнеров и проч.;
• Тестирование ВЧ-приборов в «изолированных» условиях, без влияния подключенных антенн. Такой запуск может производиться в диагностических целях, во время ремонта или поиска неисправности;
• Выполнение калибровки прибора под заданное сопротивление.

Что нужно знать для правильного выбора нагрузочного эквивалента?

Нагрузка должна быть совместима с подключаемым устройством по типу разъемов и подводимой мощности:

• Поглощение мощности достигает 2 Вт (33 дБм). Для более мощных систем используйте нагрузки с радиатором, такие как DL-10-NM или DL-50-NM;
• Передаваемая частота — до 6 ГГц. Нагрузка «справляется» с сигналами любых сотовых систем GSM, 3G, LTE и большинства 5G-диапазонов. Также ее можно использовать с WiFi-оборудованием или прочими системами связи;
• Разъем N-female позволяет устанавливать нагрузку на конце типовых кабельных сборок, используемых с репитерами, без применения адаптеров.

Чтобы оформить заказ на нагрузку N-female (до 2 Вт), нажмите «В корзину» и пройдите на страницу корзины товаров. После заполнения формы наш менеджер свяжется с вами, чтобы подтвердить покупку. Заказать разработку персональной системы связи или получить детальную консультацию по усилению можно по телефону 8-800-3333-965!
