Калибровочный набор SMA-MF06

Набор нагрузок и переходников с коннекторами SMA для использования с измерительными приборами — анализаторами спектра, векторными анализаторами и детекторами мощности. В отличие от более дешевых аналогов, устройства в комплекте имеют более точное (прецизионное) исполнение и служат для калибровки, тестирования и настройки радиочастотного оборудования.

С какими устройствами применяются набор SMA-MF06?

Чаще всего нагрузки и адаптеры 50 Ом используются с портативными анализаторами и другими компактными устройствами измерения. С их помощью можно обеспечить необходимое согласование линии, протестировать «отражение» сигнала от нагрузки, обеспечить переход между разъемами с минимальной потерей мощности.

• Согласованные нагрузки имитируют сопротивление бесконечной кабельной линии, полностью поглощая и рассеивая поступающий сигнал. Сигнал от источника практически не отражается;
• Короткозамкнутые нагрузки, наоборот, имитируют замыкание и отражают всю энергию в обратном направлении. Этот вид элементов также используется для калибровки или для имитации неисправности;
• Холостые нагрузки имитируют разомкнутую линию (ситуацию, при которой к разъему устройства ничего не подключено);
• Прецизионные адаптеры служат для смены типа разъема на устройствах (чаще всего — смена розетки на вилку, и наоборот).

Калибровочный набор решает множество задач, которые могут возникнуть перед инженером в процессе тестирования, настройки или измерения разнообразного оборудования: антенн, усилителей, фильтров и т. п.

Что входит в комплект?

Набор включает элементы для диапазонов частот 0–6000 МГц, некоторые элементы рассчитаны на более узкий диапазон частот 0–3000 МГц. Таким образом, комплект подходит для работы с большинством карманных анализаторов и комплектующими мобильных сетей (GSM, 3G, LTE), WiFi и других стандартов беспроводной связи.

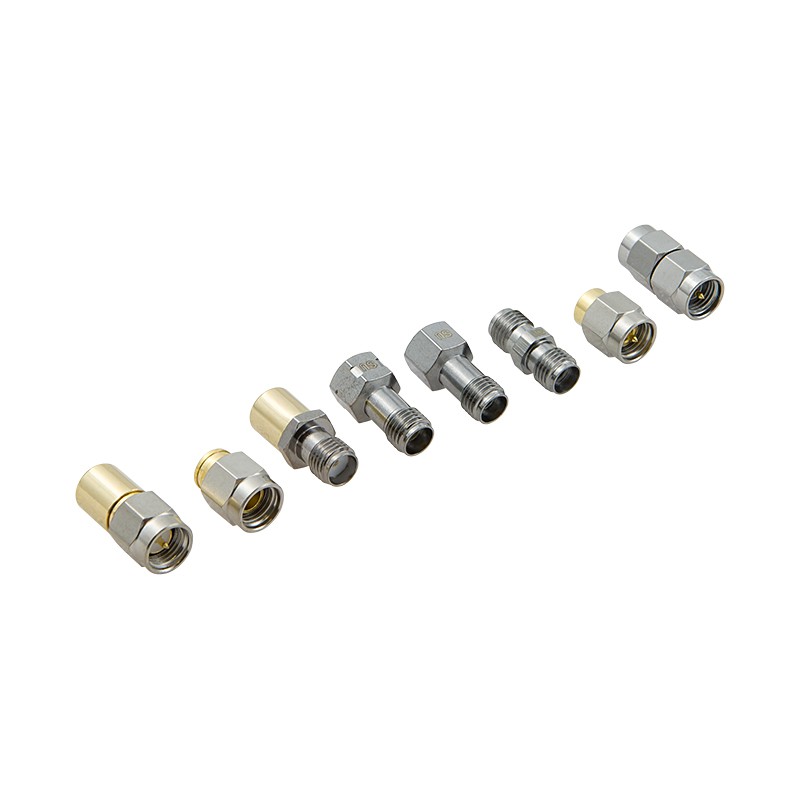

В комплект включены 8 элементов:

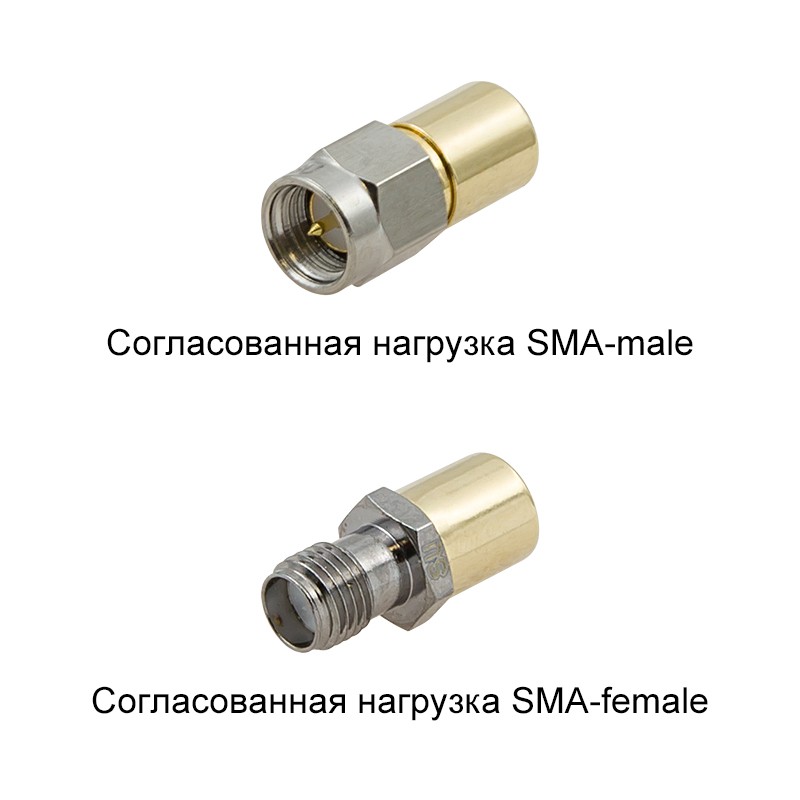

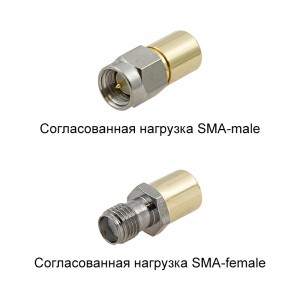

• Нагрузка согласованная SMA-female (DC–6 ГГц);
• Нагрузка согласованная SMA-male (DC–6 ГГц),

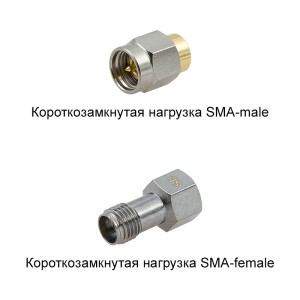

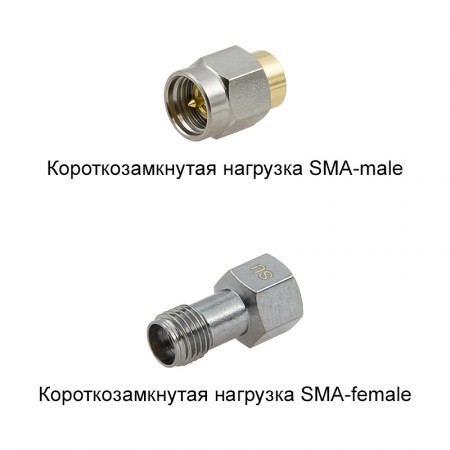

• Нагрузка короткозамкнутая SMA-female (DC–3 ГГц);
• Нагрузка короткозамкнутая SMA-male (DC–6 ГГц);

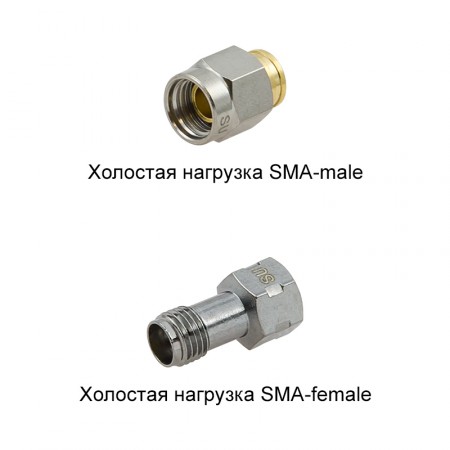

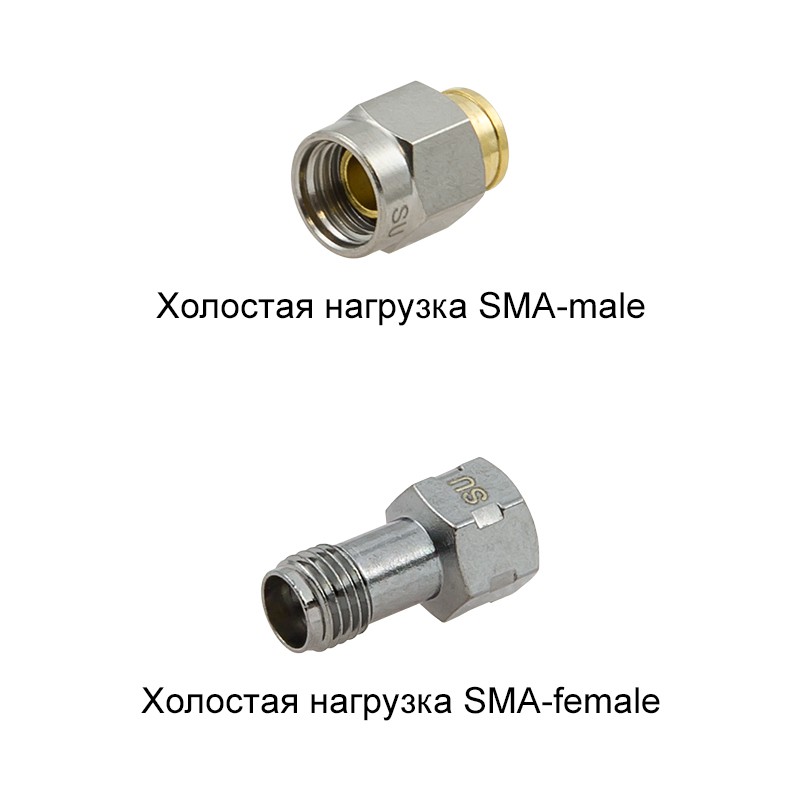

• Нагрузка холостая SMA-female (DC–3 ГГц);
• Нагрузка холостая SMA-male (DC–6 ГГц);

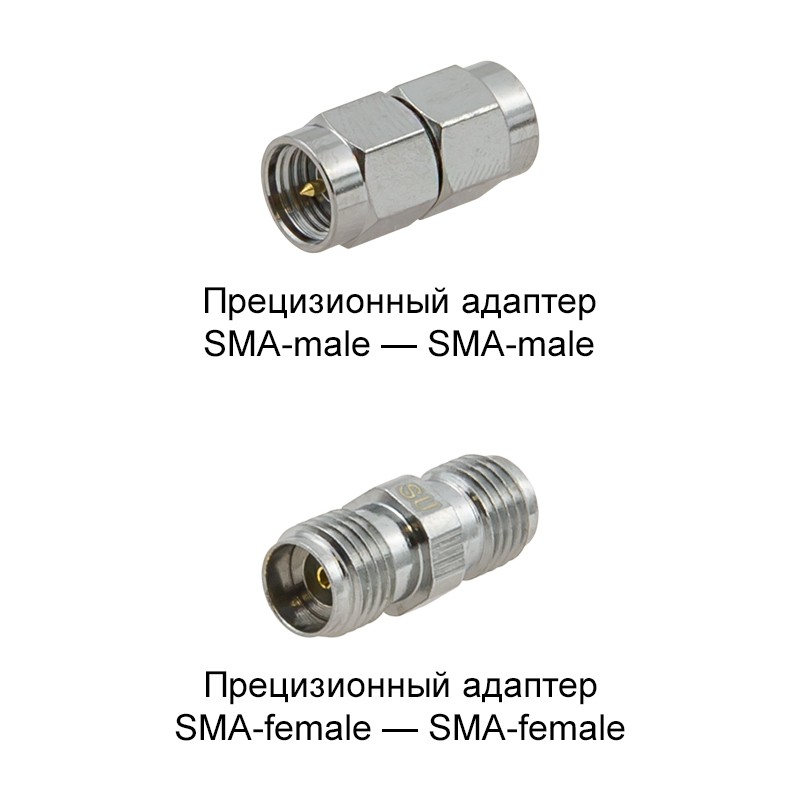

• Адаптер прецизионный SMA-male — SMA-male (DC–6 ГГц);
• Адаптер прецизионный SMA-female — SMA-female (DC–6 ГГц).

Все элементы имеют высокоточное исполнение, благодаря чему их можно использовать для проведения измерений и в качестве эталонов для первоначальной настройки оборудования.

Разнообразие элементов позволяет проводить SOLT-калибровку анализаторов, требующую поочередное подключение эталонов: Short, Open, Load и Through (сквозное соединение). Такая многоэтапная и всесторонняя настройка необходима для получения наиболее точных и «чистых» данных от измерительного устройства.

Чтобы купить калибровочный набор SMA-MF06, нажмите «В корзину» и оформите заказ онлайн. Наши менеджеры и инженеры ответят на ваши вопросы и подготовят индивидуальные предложения по усилению связи по телефону 8-800-3333-965!
