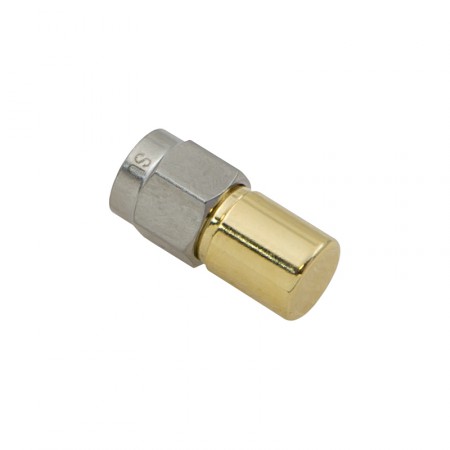

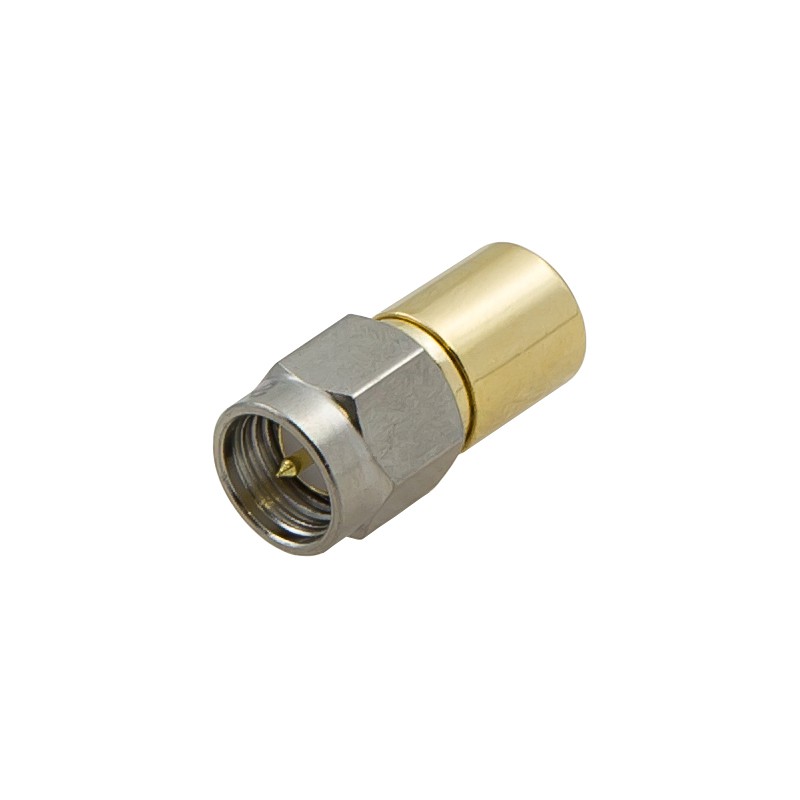

Нагрузка DL-2-SM (50 Ом, SMA-male, до 2 Вт)

DL-2-SM представляет собой согласованную нагрузку, предназначенную для предотвращения отражения радиочастотного сигнала в незадействованный выход передатчика. Эта модель оснащена разъемом SMA-серии (вилка/male) и служит для поглощения сигнала мощностью до 2 Вт.

Когда требуется установка эквивалента нагрузки?

Радиоустройства не всегда рассчитаны на работу с «открытыми» разъемами. К примеру, если усилитель сигнала работает без подключенной антенны, весь передаваемый сигнал возвращается обратно, вызывая перегрузку. Это может привести к повреждению выходного каскада и преждевременному выходу устройства из строя.

Для решения этой проблемы применяют нагрузочные эквиваленты — они имитируют работу антенны, поглощая энергию сигнала и превращая ее в тепло. При этом обеспечивается согласование по импедансу и минимальный коэффициент стоячей волны, аналогичный тому, который наблюдается при подключении стандартной антенны.

Основные сценарии применения:

• Настройка и испытания. Терминаторы используются во время первичных проверок усилителей и радиосистем, когда антенное оборудование еще не подключено или отсутствует;
• Сложные радиосети с резервными портами. В антенных системах с незанятными отводами важно установить согласованные заглушки, чтобы избежать нежелательных отражений;
• Лабораторные замеры и юстировка. Благодаря точному соответствию импедансу линии 50 Ом, нагрузку применяют как эталон при калибровке и точной настройке РЧ-источников и измерительных приборов.

Модель DL-2-SM для применения с компактными устройствами

Устройство спроектировано для работы с компактными разъемами SMA, которые устанавливаются производителями как на профессиональном оборудовании (репитеры, интегрируемые роутеры, GSM-терминалы), так и на бытовых устройствах связи. Также эти разъемы типичны для портативных анализаторов спектра и других переносных измерительных приборов.

• Импеданс 50 Ом гарантирует согласованную работу с радиочастотными системами без дополнительных компонентов и с минимальным уровнем отражения;
• Рабочий диапазон до 6 ГГц позволяет использовать терминатор совместно с приборами мобильной связи (в стандартах GSM, 3G, 4G и даже 5G), компонентами WiFi-сетей и беспроводных мостов. В этом же диапазоне функционируют многие радиостандарты, которые задействуют лицензируемые и свободные участки спектра для передачи данных, управляющих сигналов и т. п.;
• Мощность до 2 Вт позволяет подключать нагрузку к достаточно производительным источникам ВЧ-сигнала. Для прочих применений доступна модель DL-1-SM с меньшим размером теплоотводящего элемента.

Для оформления заказа нажмите кнопку «В корзину» на этой странице. Если у вас возникли вопросы по совместимости или вы хотите получить консультацию по индивидуальному проекту радиосвязи, свяжитесь с нашими техническими специалистами по номеру 8-800-3333-965.
