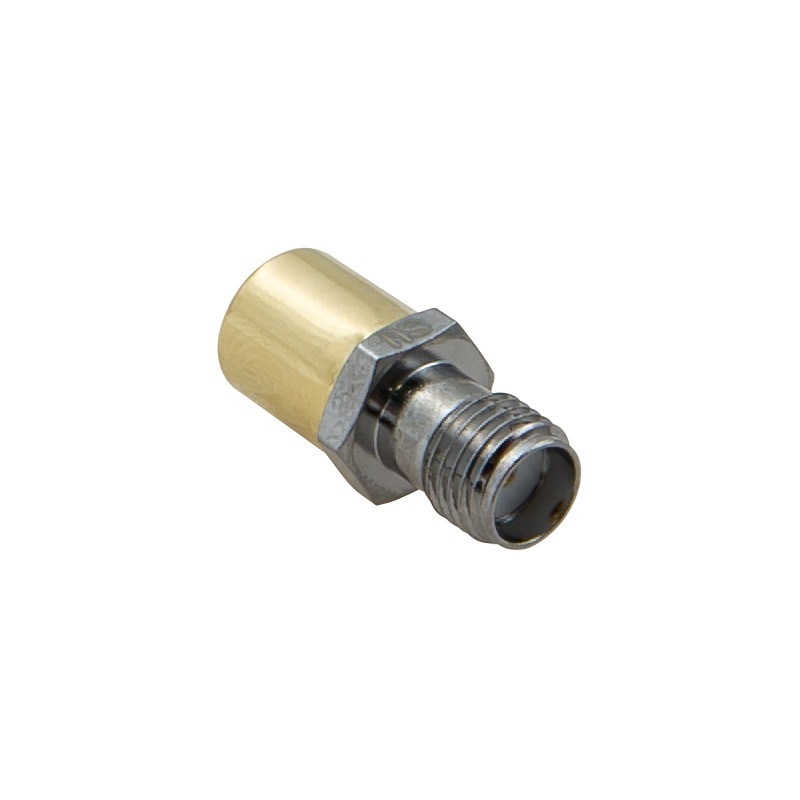

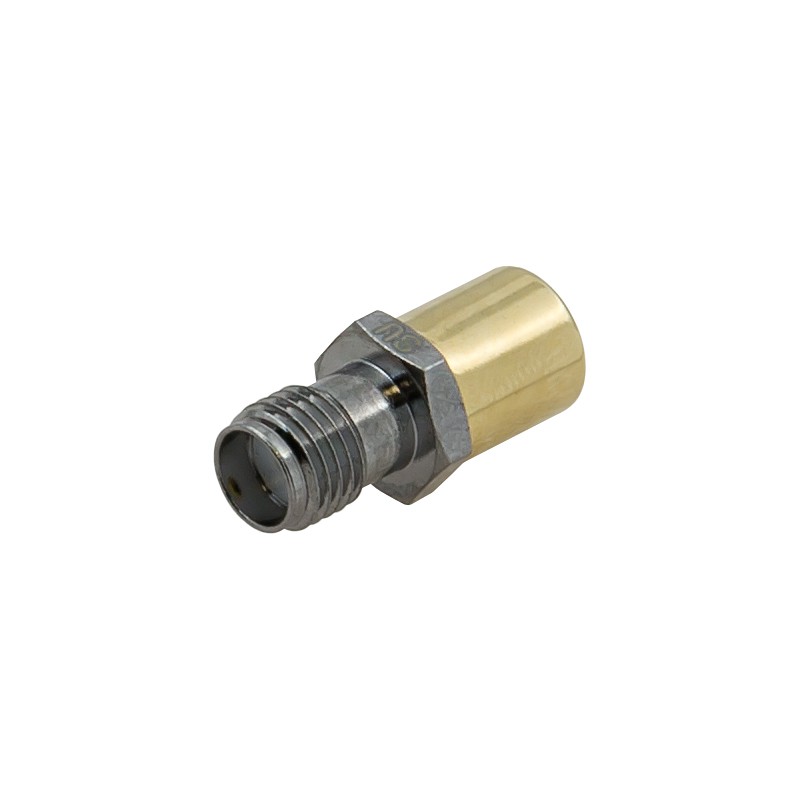

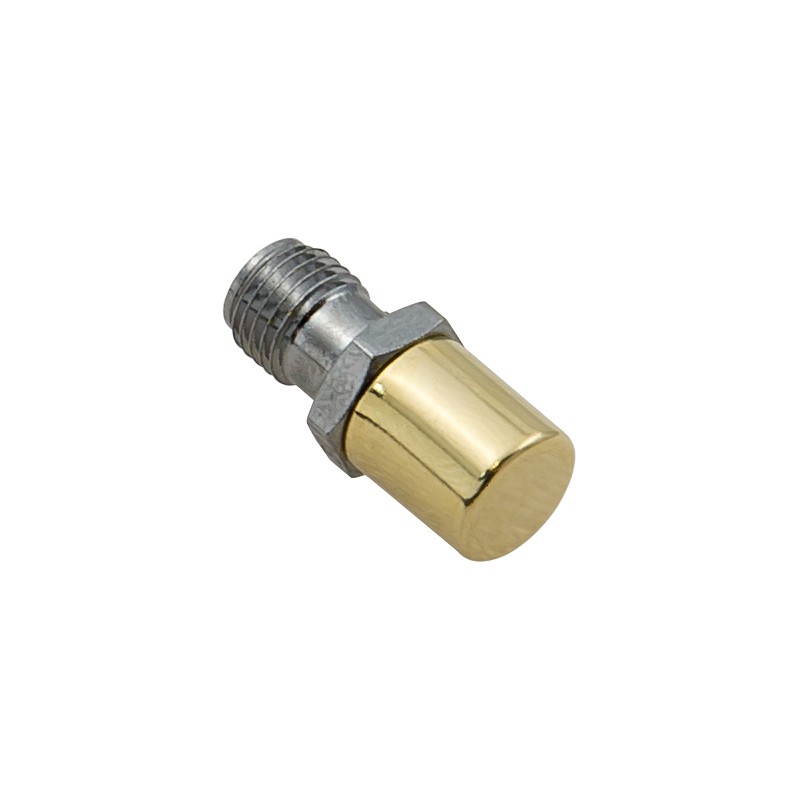

Нагрузка DL-2-SF (50 Ом, SMA-female, до 2 Вт)

Имитация нагрузки служит для поглощения сигнала на разъемах устройств или конце кабельной трассы. Задача этого компактного терминатора — не допустить отражения сигнала от холостого разъема обратно в передатчик. Модель DL-2-SF оснащена коннектором-розеткой SMA и рассеивает мощность до 2000 мВт.

Зачем устанавливать терминатор на свободные ВЧ-порты?

Большинство активных радиоустройств и усилителей не предназначены для работы «вхолостую». Запуск таких приборов с незанятыми разъемами, без подключенных антенн или других согласованных устройств может привести к быстрой поломке из-за перегрузки. Отраженный от пустого разъема сигнал направляется обратно по линии, из-за чего радиомодуль «сгорает».

Чтобы устранить эту проблему, используются согласованные нагрузки — «заглушки», которые устанавливаются на разъем и служат заменой антенны. Такая нагрузка поглощает сигнал, вследствие чего происходит нагрев и рассеивание тепла. Нагрузки имеют низкий КСВн, согласованы по импедансу и могут использоваться как эталоны для измерительных приборов.

Чаще всего нагрузка используется, чтобы:

• Провести калибровку оборудования перед запуском. Терминатор — важный элемент в системах усиления, когда необходимо выполнить предварительный запуск устройств до завершения монтажа антенн и других компонентов;
• Защитить оборудование при наличии запасных ВЧ-разъемов. Если в системе используются сплиттеры или другие приборы деления сигнала, некоторые порты могут быть предусмотрены как запасные для будущего масштабирования. Чтобы сигнал не отражался от них обратно в передатчик, на пустые разъемы ставится «заглушка»;
• Выполнить замер и отладку оборудования. Наконец, эквивалент нагрузки может применяться для калибровки измерительных приборов с волновым сопротивлением 50 Ом.

Нагрузка SMA-female для установки на кабель

Модель DL-2-SF имеет разъем SMA-female и обычно служит для установки на конце кабельной трассы (кабельной сборки). Для накручивания на порт устройств чаще применяется модель DL-2-SM c ответным коннектором SMA-male.

• Согласование по сопротивлению 50 Ом гарантирует низкий коэффициент стоячей волны и минимальное отражение сигнала от разъема обратно в фидерную линию. Нагрузка подходит для большинства ВЧ-приборов;
• Широкий диапазон частот (0–6000 МГц) позволяет применять это изделие с радиоприборами разного назначения, включая мобильную связь (от 2G до 5G), беспроводные стандарты семейства 802.11, прочие поддиапазоны для передачи телеметрии, данных, удаленного управления;
• Рассеиваемая мощность до 2000 мВт (2 Вт) обеспечивает совместимость даже с мощными генераторами и повторителями ВЧ-сигналов.

Чтобы заказать терминатор SMA-female, нажмите «В корзину» и оформите заказ на сайте. Вы можете задать вопрос о товаре или запросить разработку индивидуального проекта связи по телефону 8-800-3333-965! Наши эксперты всегда помогут разобраться в вопросе!
