Аттенюатор AT-10N-2W (N-type, 10 дБ, до 2 Вт)

Аттенюатор AT-10 предназначен для снижения мощности ВЧ-сигнала на 10 дБ. Данная модель поддерживает наиболее популярные стандарты сотовой связи и WiFi и рассчитана на максимальную проводимую мощность 2 Вт.

AT-10 обеспечивает подавление сигнала в частотном диапазоне до 3 ГГц и имеет волновое сопротивление 50 Ом. Аттенюаторы широко применяются с устройствами, не оснащенными встроенными средствами регулировки мощности, для ослабления сигнала при перегрузке или закольцовке. Также аттенюаторы устанавливаются в системах усиления, если встроенных средств регулировки оказывается недостаточно для корректного функционирования оборудования.

Затухание, вносимое AT-10, эквивалентно многометровым кабельным сборкам. Например, аналогичное затухание на 3G-частоте 2100 МГц достигается кабелем RG-58 длиною около 12 м и кабелем RG-213 длиною около 25 м. Фактически AT-10 ослабляет сигнал в 10 раз.

Аттенюатор рекомендуется использовать с репитерами начального уровня при невозможности разнесения внутренней и внешней антенн на необходимое расстояние или при установке репитера в прямой видимости базовой станции на расстоянии менее 1000 м. В первом случае рекомендуется ослабить сигнал по направлению к абонентским устройствам (выход в сторону комнатной антенны), во втором — по направлению к базовой станции (выход в сторону внешней антенны).

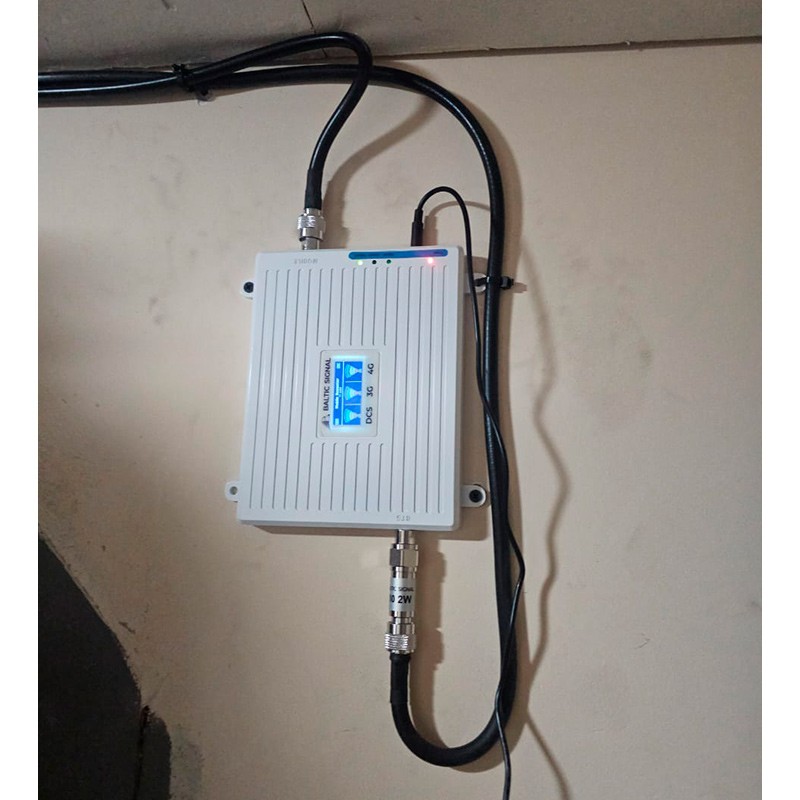

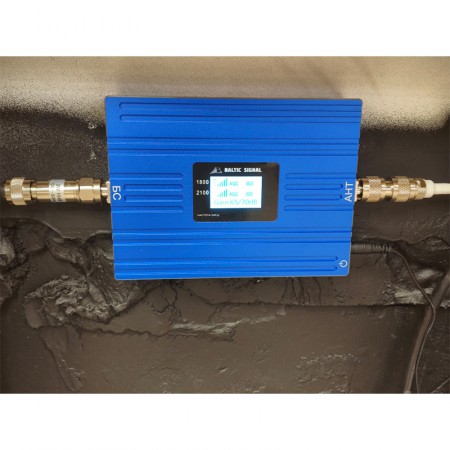

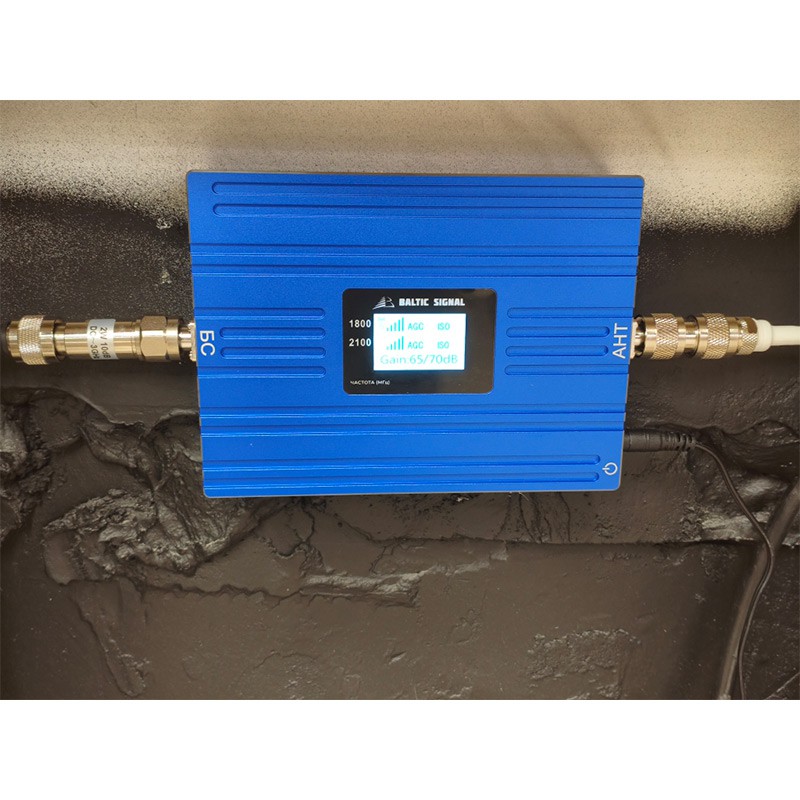

AT-10 оснащен разъемами «мама» и «папа» N-типа и подключается в качестве переходника между радиоустройством и следующим компонентом системы (как правило, кабельной сборкой).

Поскольку избыточная энергия радиоизлучения конвертируется в тепло, аттенюатор по своим техническим характеристикам должен соответствовать параметрам сигнала. AT-10 рассчитан на проводимую мощность не более 2 Вт.

Также в продаже доступны аттенюаторы AT-5, AT-20 и AT-30, снижающие мощность сигнала на 5, 20 и 30 дБ соответственно. В случае необходимости несколько аттенюаторов могут быть подключены друг за другом для достижения нужного значения затухания.
