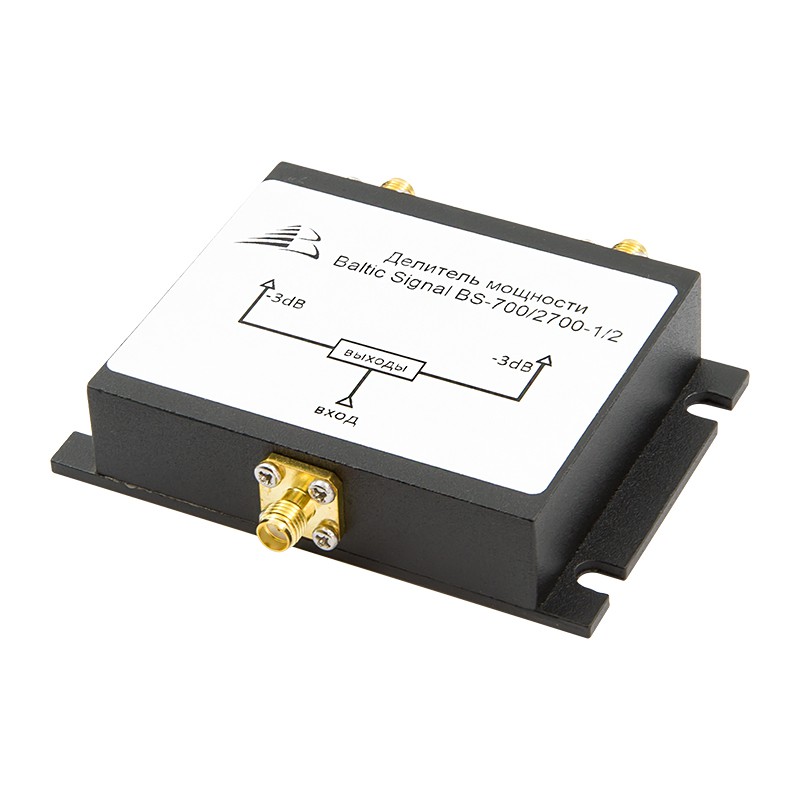

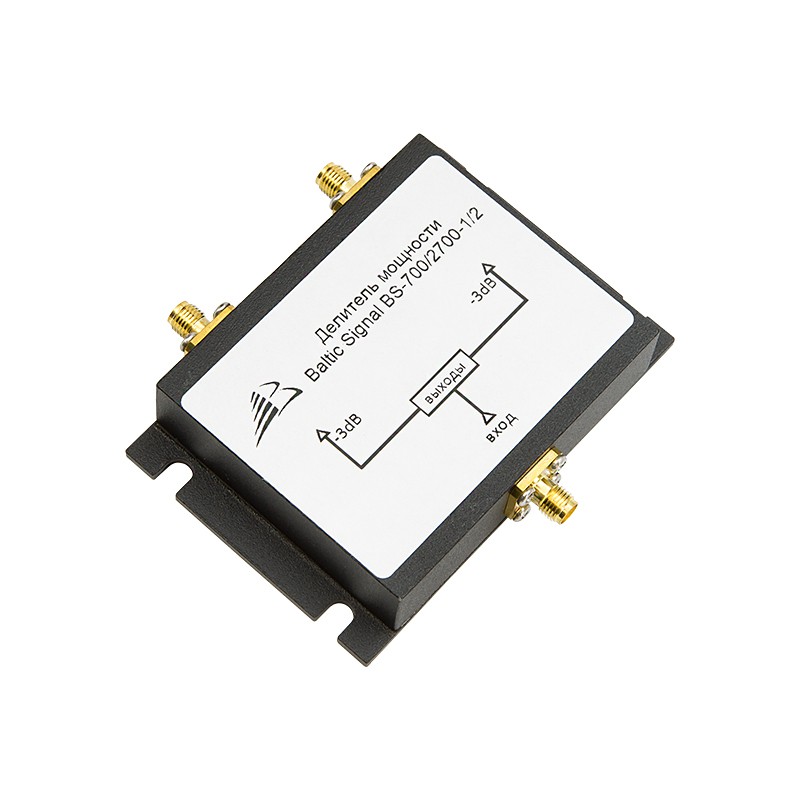

Делитель Baltic Signal BS-700/2700-1/2 (SMA-female)

BS-700/2700-1/2 с разъемами SMA-female распределяет сигнал от одного источника на два выхода, сохраняя его качество. Это устройство необходимо для систем усиления сотовой связи, где требуется подключить две внутренние антенны к одному репитеру. Например, вы можете обеспечить стабильный 4G в двух соседних комнатах офиса или дома. Также делитель подходит для IoT-систем (например, на частоте 868 МГц), WiFi-сетей (2,4 ГГц) и работы с измерительным оборудованием, таким как анализаторы и генераторы сигналов.

Устройство поддерживает стандарты GSM, UMTS и LTE в диапазоне частот 700–2700 МГц, что делает его совместимым с большинством операторов связи в России. Благодаря компактным размерам (87 x 81 x 20 мм), делитель легко устанавливается в ограниченном пространстве.

Делитель 1-на-2 с разъемами SMA -типа

Делитель от компании Baltic Signal работает по схеме Уилкинсона. Прибор делит входной сигнал на два выхода с равномерным распределением мощности, согласованием по сопротивлению и изоляцией трактов друг от друга. Обеспечивается стабильная передача сигналов даже при высокой мощности до 50 Вт.

• Широкая совместимость (700–2700 МГц). Работает с основными сотовыми сетями и WiFi 2,4 ГГц, что подходит для бытовых и профессиональных задач;
• Минимальные потери сигнала. Затухание на делении составляет 3 дБ, а вносимые потери не превышают 0,5 дБ. Малые потери обеспечивают стабильность в радиосистемах даже при передаче ослабленного сигнала. Низкий уровень интермодуляционных помех (PIM3 на уровне -140 дБн) гарантирует чистоту сигнала в мультидиапазонных системах;
• Разъемы SMA-female. Обеспечивают надежное соединение с коаксиальными кабелями, минимизируют потери и упрощают подключение к LTE-роутерам или IoT-устройствам;
• Качественная изоляция между портами. Схема Уилкинсона предполагает высокий уровень развязки (свыше 20 дБ) между выходами, чтобы исключить паразитное влияние между трактами;
• Стабильное сопротивление 50 Ом. Конструкция делители обеспечивает стабильность по волновому сопротивлению при подключении согласованных и несогласованных нагрузок;
• Прочный корпус. Металлический корпус с защитой IP55 устойчив к пыли, влаге и температурам от -40°C до +60°C, что гарантирует надежность при монтаже в неотапливаемых помещениях или на открытых пространствах.

Устройство пассивное, не требует питания, а его монтаж упрощается благодаря отверстиям на корпусе для крепления. Модель с SMA-female удобна для компактных систем, где используются устройства с соответствующими разъемами, в отличие от делителей с N-female, которые ориентированы на более промышленные решения.

Принцип действия делителя

BS-700/2700-1/2 разделяет сигнал от входа к двум выходам, но также работает как сумматор для объединения двух сигналов в один общий поток.

Делитель SMA подходит для таких задач:

• Системы усиления связи. Подключение двух антенн к репитеру для покрытия нескольких помещений, например, в офисе или загородном доме;
• IoT и телеметрия. Распределение сигнала в системах умного дома или от M2M-устройств на частоте 868 МГц.
• WiFi-сети (2,4 ГГц). Распределение сигнала от точки доступа, репитера или адаптера для расширения зоны покрытия;
• Лабораторные задачи. Использование с анализаторами и генераторами сигналов для тестирования радиосистем.

Хотите улучшить качество связи или настроить радиосистему? Делитель BS-700/2700-1/2 с разъемами SMA-female — надежное решение для стабильной работы. Купите его на нашем сайте или уточните детали по телефону 8-800-3333-965!
