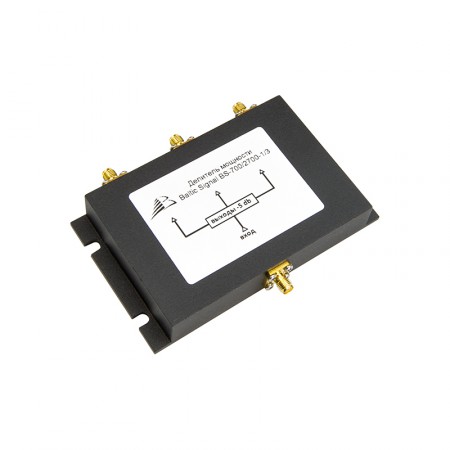

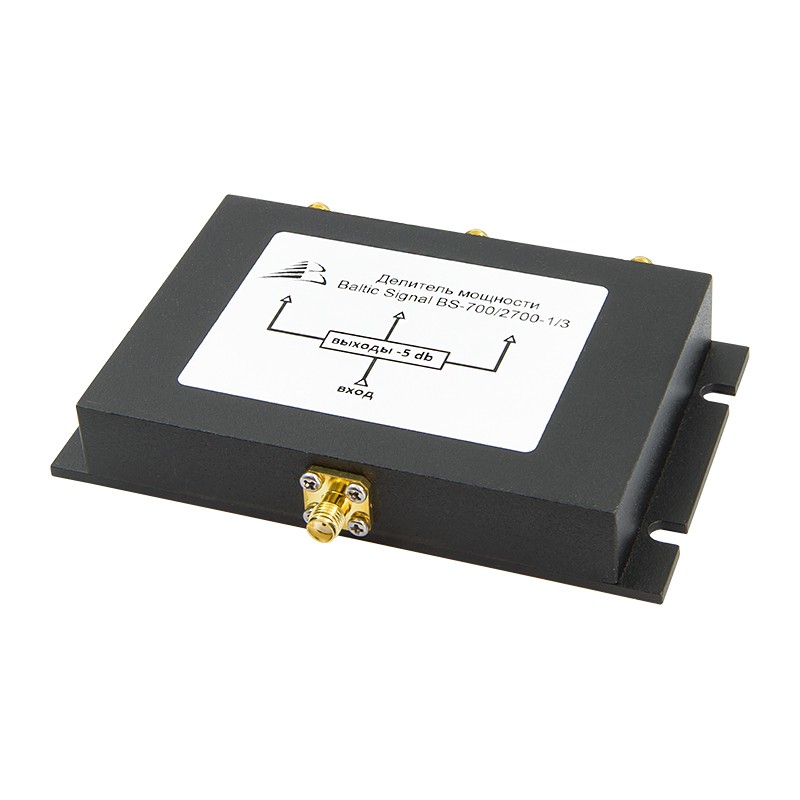

Делитель Baltic Signal BS-700/2700-1/3 (SMA-female)

Делитель Baltic Signal BS-700/2700-1/3 с разъемами SMA-female распределяет ВЧ-сигнал на три выхода, обеспечивая стабильную работу систем сотовой связи и передачи данных. Устройство поддерживает частоты 700–2700 МГц, включая многочисленные стандарты GSM, 3G, 4G и WiFi 2,4 ГГц. Это делает его универсальным решением для задач, где нужно разделить сигнал от одного источника, например, репитера или антенны, на несколько устройств.

Как работает SMA -разветвитель?

Делитель построен на схеме Уилкинсона, которая обеспечивает равномерное разделение входного сигнала на три выхода с минимальным ослаблением. Сигнал поступает через разъем на входе и распределяется по трем выходам, сохраняя согласование волнового сопротивления 50 Ом. Пассивная конструкция не требует внешнего питания, что упрощает монтаж. Схема Уилкинсона минимизирует взаимодействие между выходами, предотвращая помехи при передаче данных. Устройство выдерживает входную мощность до 50 Вт, что подходит для большинства бытовых и коммерческих систем.

• Частотная универсальность. Совместимость с частотами 700–2700 МГц охватывает все популярные стандарты мобильной связи, а также устройства «интернета вещей», оборудование телеметрии, удаленного управления и т. п.;
• Деление на 3 потока. Основные потери на делении составляют 5 дБ. Дополнительные внутренние потери не превышают 0,5 дБ, что сохраняет высокий уровень сигнала для каждого подключенного устройства;
• Низкий уровень помех PIM3. Низкий уровень интермодуляции обеспечивает стабильную работу устройств, когда по одному кабельному тракту передается сигнал на разных частотах;
• Уровень развязки портов ≥ 20 дБ. Сигналы на выходах не влияют друг на друга за счет высокого уровня изоляции. Прибор можно использовать как делитель или сумматор, не опасаясь паразитного взаимодействия между трактами;
• Надежность в эксплуатации. Корпус выдерживает температуры от -40°C до +60°C, что подходит для использования в неотапливаемых помещениях. Защита от пыли и влаги IP55 также допускает уличное размещение;
• Простая установка. Компактный размер и крепежные отверстия упрощают монтаж в серверных шкафах или на стенах. Делитель подходит для использования в помещениях с ограниченным пространством, таких как офисы, квартиры или серверные шкафы.

Компактные разъемы SMA в основном устанавливаются на портативную технику или устройства базового уровня. Для промышленных систем более типично использование коннекторов N-типа: для этого вида соединителей выпускается отдельная версия разветвителя.

Где применяется делитель?

BS-700/2700-1/3 решает задачи равномерного распределения/суммирования сигнала при использовании с ретрансляторами, точками доступа и иными передатчиками. Вот лишь некоторые типовые сценарии:

• Несколько сервисных антенн для одного репитера. Подключение трех внутренних антенн к одному репитеру для равномерного покрытия в помещениях со сложной планировкой;
• «Сбор» сигнала с нескольких БС оператора. Объединение сигналов от нескольких источников (сотовых вышек), которые находятся в разных направлениях, для усиления одним репитером;
• Временные объекты. Обеспечение связи на строительных площадках или в передвижных вагончиках, где сигнал распределяется между несколькими модемами;
• IoT и телеметрия. Создание равномерной зоны обслуживания для счетчиков ресурсов или датчиков системы безопасности.

Делитель BS-700/2700-1/3 с SMA-female — это простое решение для деления сигнала в системах 4G, WiFi и IoT. Оформите заказ на нашем сайте или свяжитесь с менеджерами по телефону 8-800-3333-965 для консультации. Мы поможем выбрать оборудование и организуем доставку по указанному адресу!
