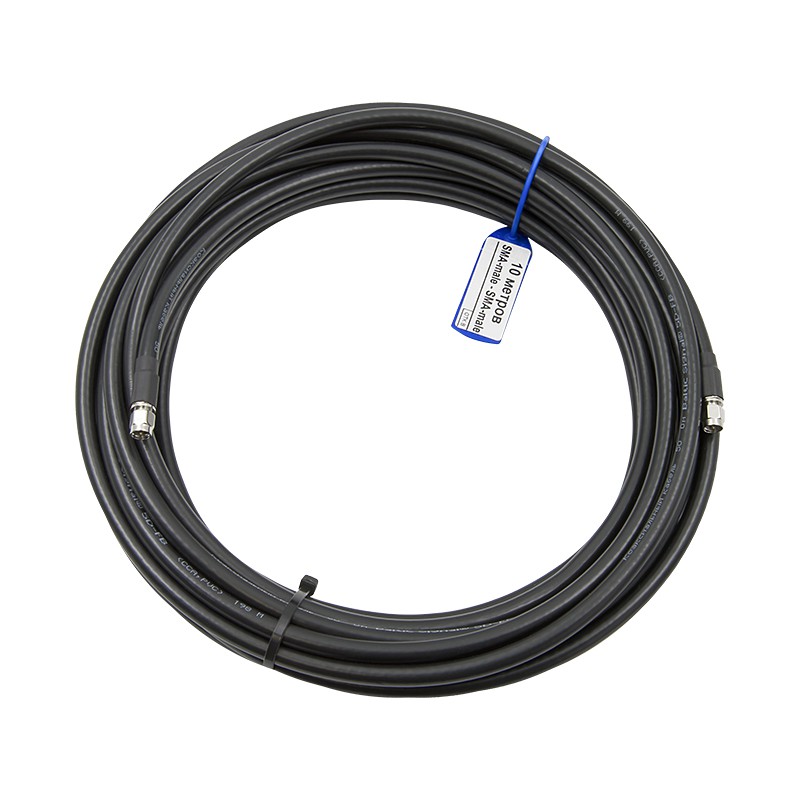

Кабельная сборка SMA-male - 10 метров 5D-FB - SMA-male

Эта 10-метровая кабельная сборка предназначена для подключения радиоаппаратуры к антеннам, а также для соединения различных устройств радиосвязи между собой. С ее помощью можно подключить антенну, соединить модем или усилитель с тестовым оборудованием или произвести коммутацию любых устройств, использующих SMA-интерфейсы. Оба конца кабеля оснащены разъемами SMA-male. Использованный провод — 5D-FB CCA PVC.

Кабельное решение для систем со SMA-интерфейсами

Данная сборка с двумя SMA-разъемами типа «вилка» обеспечивает удобное соединение радиооборудования, включая средства сотовой связи, с внешними антеннами либо между собой. Такие кабели применяются в системах повышения уровня сигнала, лабораторных установках, а также в качестве удлинителей (при совместимости коннекторов).

SMA (SubMiniature version A) — это компактные ВЧ-разъемы, отличающиеся небольшими габаритами и массой. Благодаря своим размерам, они легко размещаются даже на миниатюрных корпусах, а кабели с такими соединителями удобно прокладывать в ограниченных пространствах. Сегодня SMA-разъемы можно встретить на оборудовании следующих категорий:

• Модемы, маршрутизаторы LTE, GSM-терминалы и другие абонентские устройства сотовой связи;
• Усилители сигнала (особенно модели для транспортных средств);
• Аппаратура, предназначенная для подключения к навигационным системам (GPS, ГЛОНАСС и пр.);
• Устройства, работающие на частотах общего пользования (в том числе 433 МГц, WiFi, радиостанции);
• Измерительное оборудование, спектроанализаторы, приборы для оценки мощности и генерации сигнала.

Часто для корректной работы радиоустройств необходимо подсоединение внешних антенн или коммутация нескольких приборов между собой. В этих случаях применяются кабельные решения с SMA-коннекторами.

Всепогодная кабельная сборка гарантированного качества

Предлагаемый джампер выполнен на основе 5D-FB — коаксиала, который широко используется в радиотехнике. Его любят за хорошие эксплуатационные свойства и умеренный уровень затухания. Потери в этом проводе при длине 10 метров составляют приблизительно 2,02 дБ на частотах GSM-900 и около 3,5 дБ на частотах LTE-2500. Также при расчетах следует учитывать потери на самих разъемах — как правило, до 1 дБ на каждый конец.

• Диаметр наружной оболочки — 7,5 мм. Этот кабель легко прокладывается по углам, под плинтусами или вдоль оконных рам и дверных коробок;
• Защитная оболочка из ПВХ. Оболочка устойчива к перепадам температур, влаге, пыли и другим неблагоприятным условиям. Температурный диапазон эксплуатации кабеля — от -40°C до +75°C;

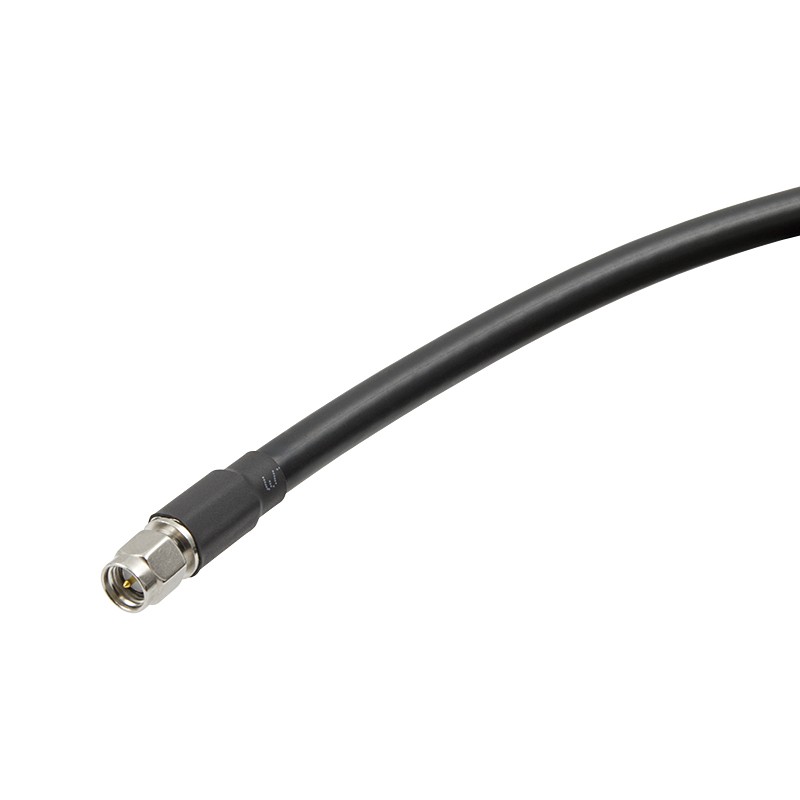

• Использование обжимных коннекторов. При изготовлении кабеля используются обжимные SMA-разъемы. Установка предусматривает пайку центрального контакта, закрепление корпуса с помощью обжимной гильзы и последующее нанесение термоусадочной трубки, которая обеспечивает герметичность;
• Многоэтапное тестирование изделия. После сборки каждый кабель проходит испытания: инженеры убеждаются в целостности центральной жилы, проверяют отсутствие коротких замыканий между центральным контактом и корпусом, а также оценивают качество обжатия. Лишь после успешного прохождения всех этапов контроля изделие поступает в продажу.

Наши инженеры подготовили большое количество кабельных сборок с разной конфигурацией коннекторов и разной длины. Посмотреть их можно в каталоге. Если вы не нашли нужную комбинацию, заполните онлайн-форму и мы произведем кабельную сборку на заказ!
