Гибридный комбайнер BS-700/2700-2x1

Гибридный комбайнер Baltic Signal BS-700/2700-2x1 — высокопроизводительное устройство для объединения или разделения сигнала высокочастотного тракта. Широкий диапазон рабочих частот от 700 до 2700 МГц позволяет использовать комбайнер в системах сотовой связи, функционирующих в различных стандартах.

Конструктивно BS-700/2700-2x1 представляет собой комбайнер с двумя входами и двумя выходами. Данная модель имеет конфигурацию 2:1, то есть один из выходов не выведен на корпус и на него установлена перманентная нагрузка (изолированный порт).

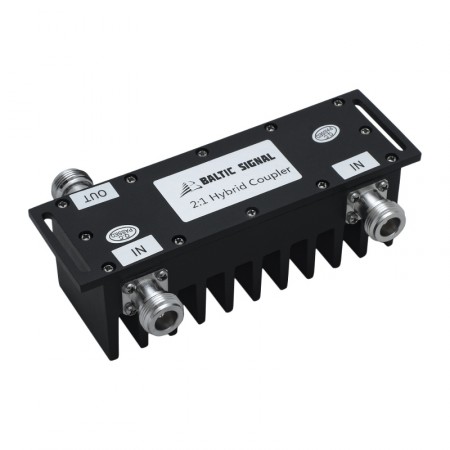

Для подключения ВЧ-оборудования на корпусе устройства установлено три разъема N-female («розетка»). Два разъема промаркированы «IN» (входы), один — «OUT» (выход). При этом устройство может работать как на суммирование двух трактов, так и на деление одного потока на две части.

Основная особенность гибридного комбайнера — реализация сдвига фазы сигнала на 90° между «IN»-разъемами. Область применения гибридного комбайнера от Baltic Signal охватывает профессиональное высокочастотное оборудование. Устройство может использоваться в составе базовых станций операторов мобильной связи (антенно-фидерные сети), а также для создания модуляторов сигнала, смесителей частот и переменных аттенюаторов. Наличие фазового сдвига делает комбайнер необходимым элементом специфических электронных систем, в которых требуется синхронизация или работа с частотами в разных фазах. Волновое сопротивление комбайнера 50 Ом соответствует стандартному для оборудования сотовой связи.

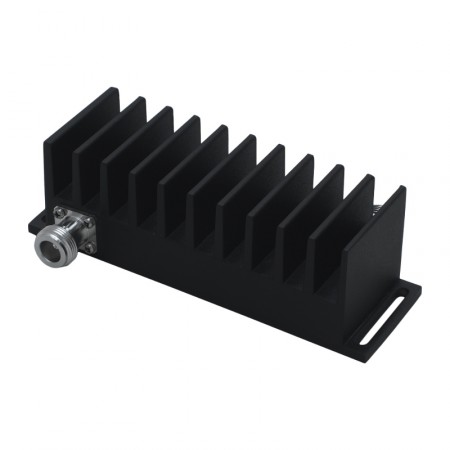

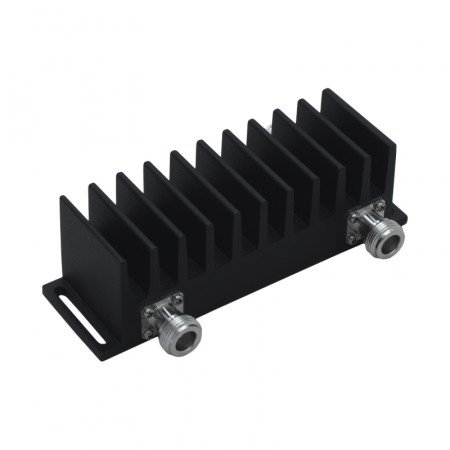

Максимальная подводимая к устройству мощность — 150 Вт — позволяет использовать гибридный комбайнер в составе высокопроизводительных систем, таких как базовые станции операторов сотовой связи. Для предотвращения перегрева на корпусе устройства выполнен массивный радиатор, отводящий тепло во внешнюю среду.

Для монтажа гибридного комбайнера предусмотрены проушины с широкими монтажными прорезями. Массивный металлический корпус устройства обеспечивает хорошие экранирующие качества и устойчивость к механическим повреждениям.

Чем гибридный комбайнер отличается от делителя?

В отличие от простых делителей и сумматоров, гибридный комбайнер Baltic Signal обладает минимальными вносимыми потерями и искажениями сигнала. Применение специальных материалов при производстве и оптимальная конструкция устройства гарантируют высокое качество обработки сигнала. Также обычные делители не обеспечивают смещение фазы сигнала, которое является ключевой особенностью гибридных комбайнеров.

Чем гибридный комбайнер отличается от диплексера?

В отличие от диплексеров, представленный комбайнер не производит фильтрацию общего суммарного сигнала на диапазоны. Другими словами, при подключении источника сигнала к разъему «OUT» на коннекторы «IN» будет подаваться весь спектр частот, поделенный надвое по мощности. В свою очередь, диплексеры не имеют функции фазового сдвига частоты, что ограничивает их применимость для решения ряда технических задач в области радиосвязи.
