Ответвитель Baltic Signal BS-700/2700-25

Цена: 1 800 р.
Скидка: По запросу
Категория: Делители
Наличие: Есть в наличии

Артикул: 2992

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Ответвитель BS-700/2700-25 служит для деления ВЧ-сигнала на два потока неодинаковой мощности. Прибор снабжен тремя разъемами N-female: одним общим входом и двумя выходами. Ослабление на боковом коннекторе составляет 25 дБ. При использовании этого ответвителя мощность отвода в 316 раз меньше мощности входного сигнала.

Основные сценарии использования BS-700/2700-25

Ответвители применяются в многоуровневых ВЧ-системах для распределения мощности сигнала между подключенными устройствами. Используя неравномерные делители, можно направить основную мощность в направлении удаленного или более требовательного устройства, а остаточную — в сторону остального оборудования.

Использование ВЧ-ответвителей с усилителями мобильной связи (репитерами) целесообразно в следующих сценариях:

  • Для распределения мощности сигнала, поступающего от усилителя к раздающим антеннам. При помощи неравномерного деления инженер может увеличить зону действия одной антенны и ограничить площадь покрытия второй. Такой метод востребован, когда необходимо обеспечить равномерное покрытие в двух соседних помещениях разной площади;
  • Чтобы нивелировать разницу в мощности сигнала, проходящего по более длинным и более коротким кабельным трассам. Наиболее отдаленная антенна подключается к центральному выходу, а ближайшая — к боковому разъему;
  • Также ответвитель может использоваться, чтобы выравнять мощность между линейными усилителями (бустерами), удаленными от репитера на разное расстояние.

Применение сплиттеров и сумматоров требует выполнения точных расчетов! Как правило, эти приборы используются только в проектах, выполненных по индивидуальному заказу.

Технические параметры и особенности

Рабочая частота прибора находится в диапазоне от 700 до 2700 МГц. Таким образом, BS-700/2700-25 поддерживает любые российские стандарты сотовой связи, включая GSM, 3G и 4G/LTE. Также возможно применение с WiFi-оборудованием частоты 2,4 ГГц. Делитель не требует питания и относится к пассивным компонентам.

Импеданс (сопротивление) всех разъемов — 50 Ом. Это стандартное значение для оборудования сотовой связи гарантирует совместимость с распространенными видами кабельных сборок.

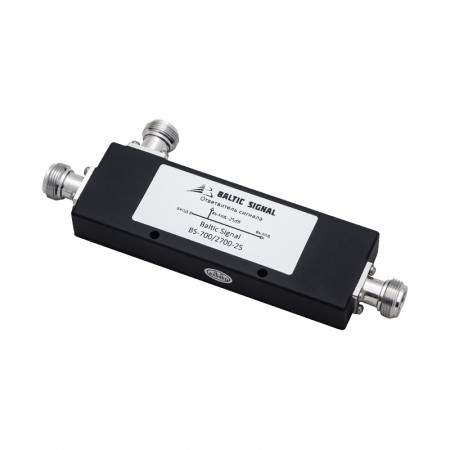

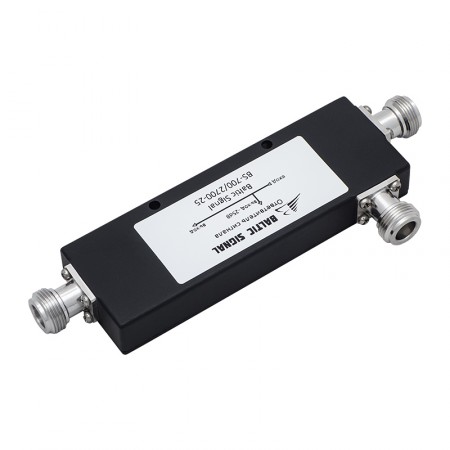

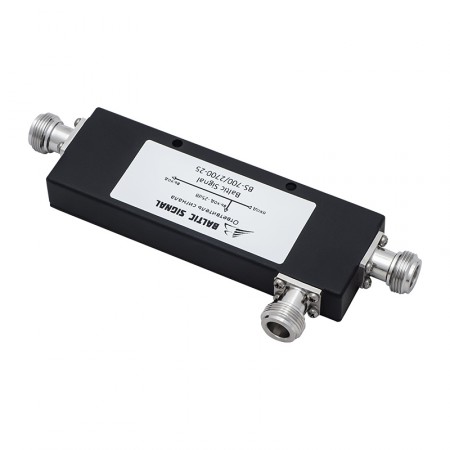

Прибор выполнен в увесистом металлическом корпусе черного цвета. Корпус одновременно выполняет защитную и экранирующую функции, оберегая внутренние компоненты от возможных шумов, наводок и физических воздействий. Собственные потери сигнала не превышают 0,5 дБ.

Характеристики
Количество выходов 2
Конструктив прямоугольного исполнения
Частотный диапазон 700–2700 МГц
Ответвление (ослабление на боковом выходе) -25 дБ
Вносимые потери ≤ 0,5 дБ
Максимальная подводимая мощность 50 Вт
Сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,25
PIM3 (интермодуляционные продукты третьего уровня) -140 дБн @ 2x43 дБм
ВЧ-разъемы N-female
Температура эксплуатации от -40°С до +60°С
Размер 155 x 60 x 15 мм
Вес 180 г
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Деление
