Делитель мощности Baltic Signal BS-700/2700-1/2

BS-700/2700-1/2 — делитель мощности от Baltic Signal для систем усиления сотовой связи. Устройство разветвляет один входящий сигнал на два выхода с равномерным распределением мощности. Такой прибор необходим, например, для подключения двух сервисных антенн к одному репитеру, когда нужно охватить несколько комнат или два разных крыла помещения. Поддерживаемый диапазон частот 700–2700 МГц включает все стандарты, на которых работают российские операторы: 2G, 3G и LTE.

Схема Вилкинсона: почему это важно

Внутри корпуса расположена печатная плата с четвертьволновыми линиями и резисторами — это и есть делитель Вилкинсона. Такая конструкция обеспечивает стабильное согласование по сопротивлению (50 Ом) и высокую развязку между выходными портами (до 20 дБ). На практике это означает, что сигнал с одного выхода практически не попадает на соседний разъем, а значит, обе ветки линии работают независимо и не мешают друг другу.

По сравнению с реактивными делителями, схема Вилкинсона имеет более жесткие ограничения по подводимой мощности. В этой модели максимальная мощность составляет 50 Вт. Для систем на основе репитеров это ограничение несущественно: мощность даже самых производительных моделей редко превышает 10 Вт.

При делении сигнал на каждом из двух выходов ослабляется на 3 дБ (в два раза). Дополнительно вносимые потери не превышают 0,5 дБ.

Где применяется?

Устройство работает в обоих направлениях: делит сигнал от одного источника на два выхода и суммирует сигналы от двух источников в один. Питание не нужно.

Делитель используется в нескольких основных сценариях:

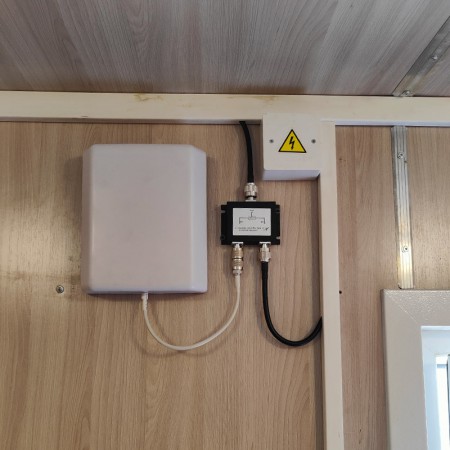

• Подключение двух комнатных антенн к одному репитеру, чтобы распространить сигнал в разных зонах: соседних кабинетах, крыльях офиса, этажах и т. п.
• В составе каскадных систем усиления, где несколько делителей соединяются последовательно для разводки сигнала по многочисленным точкам (линейным усилителям, антеннам);
• Суммирование сигнала с нескольких приемных антенн;
• С оборудованием WiFi и другими системами связи для построения распределенных систем.

Классические N -разъемы и низкий КСВн

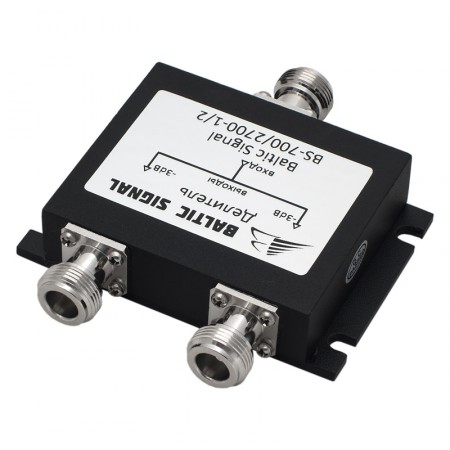

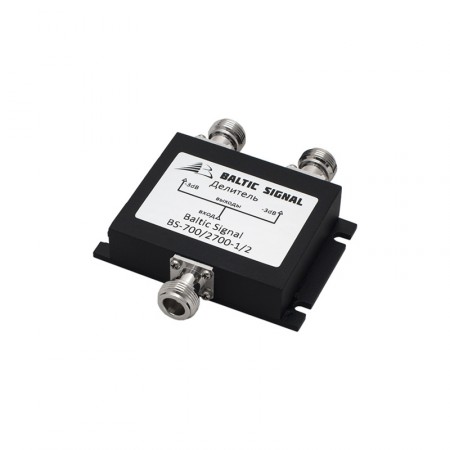

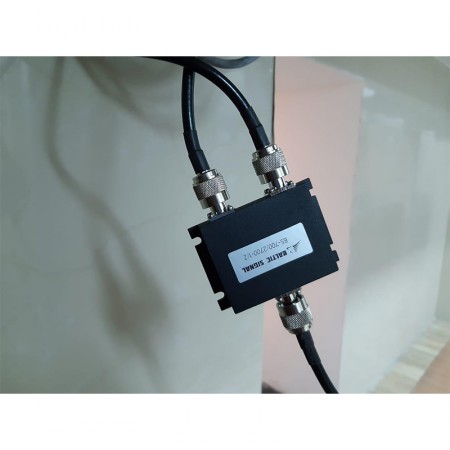

Разъемы N-female на всех трех портах обеспечивают стандартное подключение к коаксиальным кабелям систем усиления. С делителем можно использовать большинство типовых кабельных сборок для репитеров и бустеров.

Коэффициент стоячей волны не превышает 1,2. Пассивная интермодуляция третьего порядка (ПИМ) измеряется на уровне -140 дБн при двух несущих мощностью по 43 дБм каждая — это хороший результат для компонента, работающего в многодиапазонных системах с несколькими одновременными сигналами.

Металлический экранированный корпус имеет квадратную форму, общий размер — 95 х 87 х 20 мм, вес — 220 г. Рабочий диапазон температур — от -40°С до +60°С, что допускает монтаж в неотапливаемых помещениях или на улице. На корпусе предусмотрены отверстия для крепления к любой ровной поверхности.

Если для вашей системы нужны кабели с разъемами N-типа, их можно подобрать в разделе кабельных сборок.

Закажите делитель BS-700/2700-1/2 через корзину на сайте. При необходимости наши консультанты помогут рассчитать схему разводки — звоните 8-800-3333-965!
