Разъём T-121/8D (TNC-male, угловой, обжимной, на кабель 8D-FB)

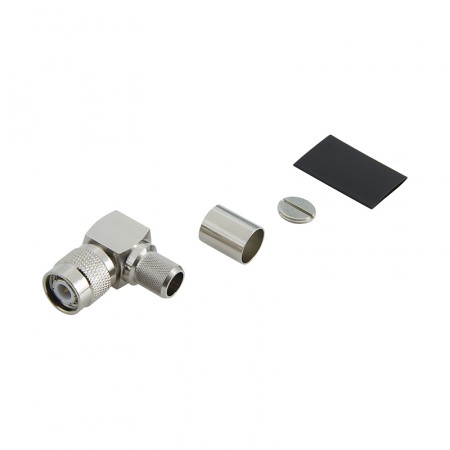

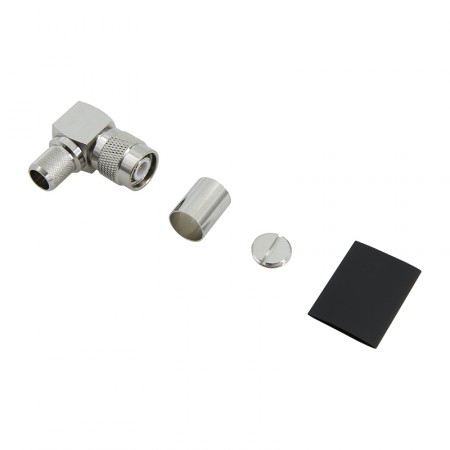

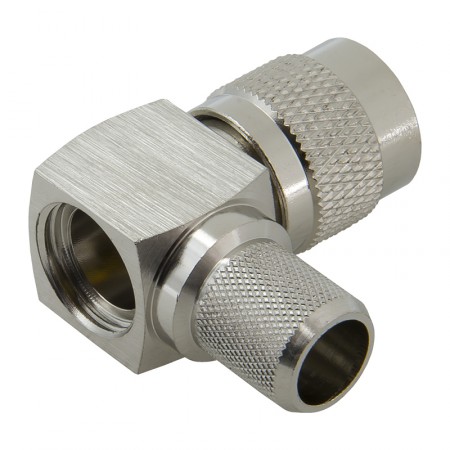

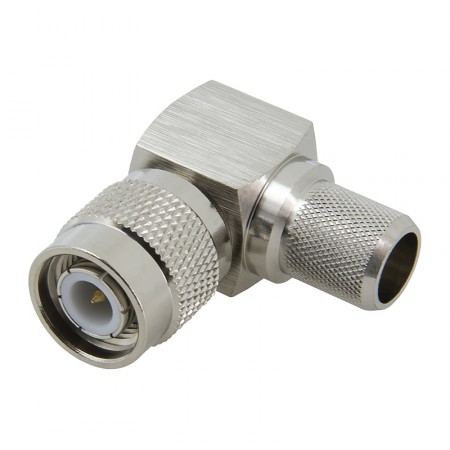

ВЧ-вилка типа TNC для установки на радиокабель серии 8D-FB (Ø10 мм) методом обжима. Разъем имеет угловой конструктив и обычно применяется, когда ответная розетка имеет труднодоступное размещение. Чаще всего коннекторы этой серии используются, чтобы соединить внешнюю антенну и активное радиоустройство.

В чем особенность разъемов TNC и когда они применяются?

Серия TNC разрабатывалась как логическое развитие и усовершенствование другой серии коннекторов 50 Ом — BNC. Исходные коннекторы имели упрощенное байонетное соединение, которое имело преимущество по скорости подключения, но проигрывало резьбовым коннекторам по надежности и устойчивости к вибрациям. Инженеры компаний Bell Labs и Ampherol учли эти недостатки и переработали разъем, добавив к нему резьбовой тип соединения.

Соединители TNC получились достаточно компактными, при этом получили лучшую стабильность при механических воздействиях и тряске. Импеданс коннекторов остался 50 Ом, что позволяет применять их в системах радиосвязи для коммутации антенн с приемниками и передатчиками высокочастотного сигнала (до 11 ГГц).

Сегодня розетки и вилки TNC используются параллельно с другими видами РЧ-разъемов, таких как N-type и SMA, для соединения разнообразных устройств. Примеры совместимых приборов включают:

• Исследовательское оборудование для анализа сигнала, его измерения или генерации, а также пассивные элементы систем;
• Настольные телефоны GSM с SIM-картой (модели BS-GSM-Phone, BS-GSM-Phone Dual-Sim и аналогичные от других производителей);
• Антенны с поддержкой GNSS (GPS, ГЛОНАСС). Например, модель MEDUZA;
• Прочие активные и пассивные радиоустройства, на которых производитель предусмотрел вход TNC-серии.

Обжимной способ установки на кабель

Коннектор монтируется посредством обжима специальной металлической втулки вокруг наружной оболочки провода. Для установки подойдут классические марки 8D-FB с медной жилой или CCA-жилой, а также аналогичные по диаметру кабели 50 Ом.

Наименование T-121/5D указывает на основные конструктивные характеристики изделия:

• T — разъем TNC-серии;
• 1 — вилка («папа»);
• 2 — угловой конструктив;
• 1 — монтаж обжимом;
• 8D — совместимый кабель.

Для установки вилки на кабель понадобится кримперный инструмент (клещи) и паяльная станция или зажигалка. Центральная жила кабеля паяется к контакту разъема через боковое отверстие, которое располагается за съемной заглушкой. Затем происходит фиксация металлической гильзы обжимом и установка термоусадочной трубки. Если у вас нет необходимого обжимного инструмента, используйте вилку прижимного типа T-112/8D.

Чтобы купить обжимной разъем T-121/5D, нажмите «В корзину», укажите нужное количество товара и подтвердите заказ. Наши инженеры и менеджеры всегда находятся на связи, чтобы ответить на возникшие вопросы. Позвоните по телефону 8-800-3333-965, чтобы получить консультацию перед покупкой!
