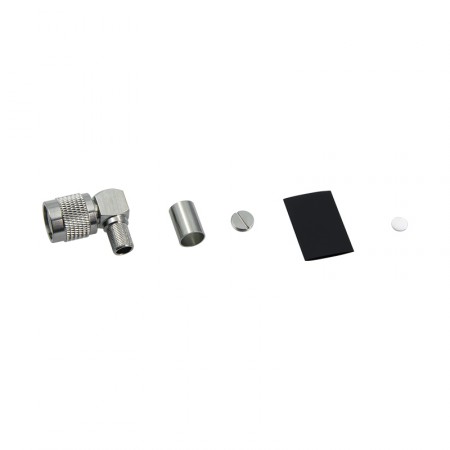

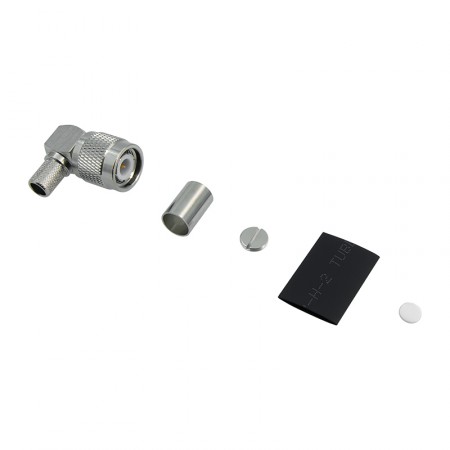

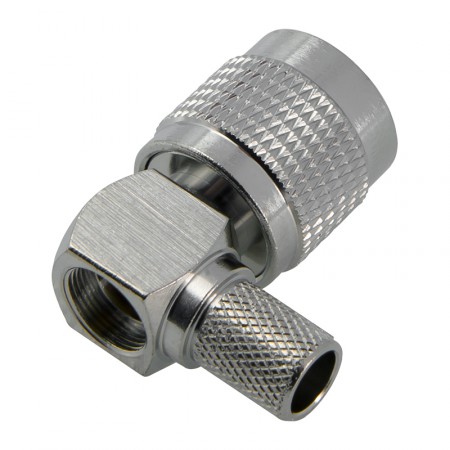

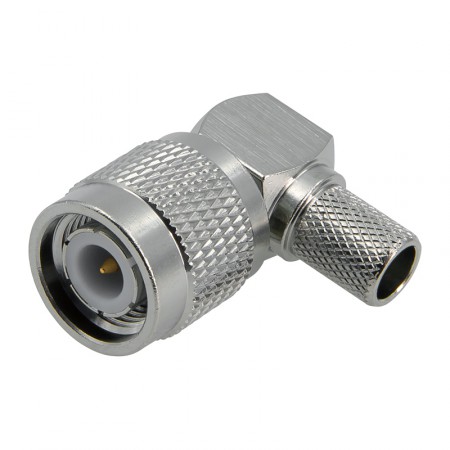

Разъём T-121/5D (TNC-male, угловой, обжимной, на кабель 5D-FB)

Разъем TNC-вилка углового исполнения под обжимной монтаж. Коннектор T-121/5D предназначен для установки на кабель марки 5D-FB или аналогичный диаметром 7,5 мм. Угловые коннекторы удобно использовать при подключении в рабочем пространстве, ограниченном узкими стенками приборов или монтажных шкафов. Разъем монтируется на кабель классическим методом при помощи обжимных клещей, а жила паяется через боковое отверстие в корпусе.

Коннекторы TNC-male для радиокабеля: когда используются?

ВЧ-соединители TNC-типа являются одними из классических коннекторов для радиокабелей. Трехбуквенная аббревиатура расшифровывается как Threaded Neill-Concelman и напрямую указывает на резьбовой тип соединения вилки и розетки. Это важная отличительная особенность, поскольку TNC-серия была разработана на базе коннектора BNC с байонетным (пазовым) соединением. Сохранив компактность и общие радиочастотные характеристики, разъем получил лучшую устойчивость к вибрациям и стабильность, что позволило более широко использовать его в оборудовании для транспорта.

В основном соединители этой серии сегодня используются для передачи радиосигнала от наружных антенн связи к оконечному абонентскому оборудованию. Примеры устройств с разъемами TNC:

• Приборы для лабораторного измерения радиосигнала и тестирования радиочастотных сетей (анализаторы, измерители, генераторы);
• Некоторые модели стационарных (настольных) GSM-телефонов (например, от бренда Baltic Signal);
• GNSS-оборудование и антенны для определения координат по спутникам;
• Прочее ВЧ-оборудование, работающее в диапазоне частот 0–11 ГГц.

Разъем для обжимного монтажа

Название коннектора T-121/5D содержит указания на основные механические особенности разъема:

• T — серия коннекторов TNC;
• 1 — разъем «мужского» типа (вилка, male);
• 2 — угловое исполнение;
• 1 — монтаж на кабель обжимными клещами. Предварительно центральная жила кабеля паяется к пину (игле) коннектора через боковое «окошко»;
• 5D — совместимый кабель 5D-FB CCA, 5D-FB CU или аналогичный (Ø7,5 мм). Как правило, кабельные сборки на базе этого провода имеют длину 10–15 м.

Для монтажа коннектора применяются специальный щипцы (клещи) с совместимой матрицей. При помощи клещей происходит опрессовка гильзы вокруг оболочки провода. В результате корпус разъема удерживается под нагрузками. При отсутствии клещей в наличии используйте угловую вилку T-122/5D разборного типа.

Чтобы купить разъем T-121/5D, положите товар в корзину и оформите заказ на нашем сайте. После оформления заявки с вами свяжется наш менеджер для подтверждения заказа. Нужна предварительная консультация? Позвоните по телефону 8-800-3333-965, и наши менеджеры ответят на ваши вопросы!
