Разъём T-112/8D (TNC-male, прижимной, на кабель 8D)

Цена: 300 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 1180

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

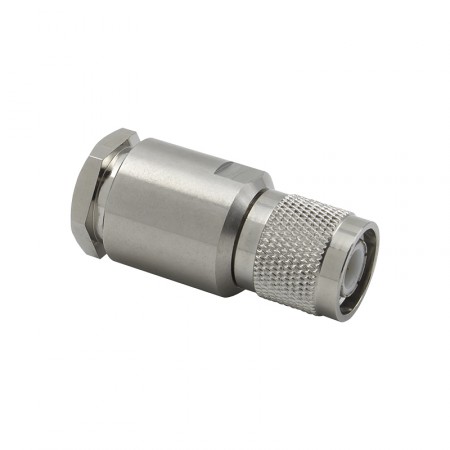

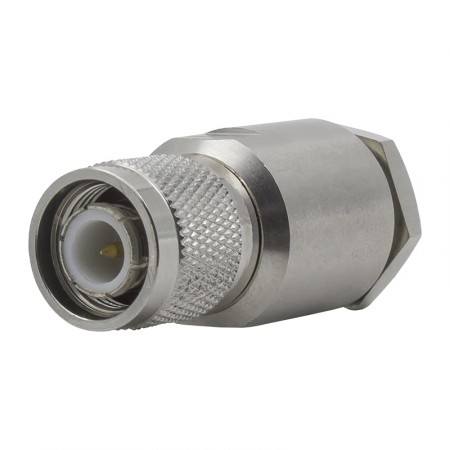

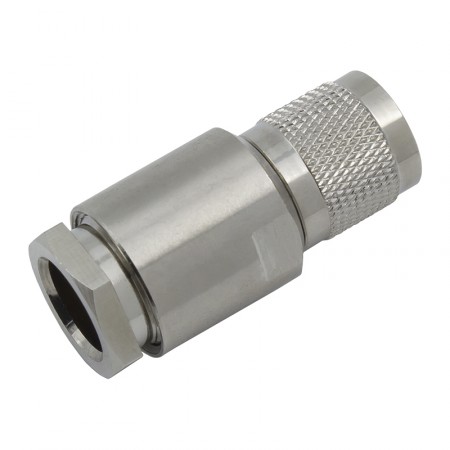

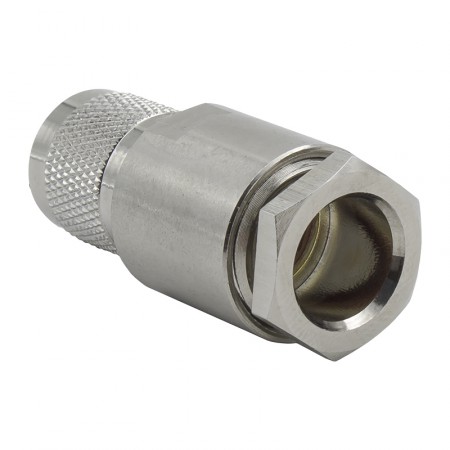

Разборный (прижимной) разъем TNC-male (вилка) для установки на коаксиальный кабель мраки 8D-FB или аналогичный. Этот коннектор не нуждается в специальных обжимных инструментах для монтажа, поскольку его фиксация на проводе происходит механически за счет закручивающейся гайки.

Принцип установки прижимных коннекторов

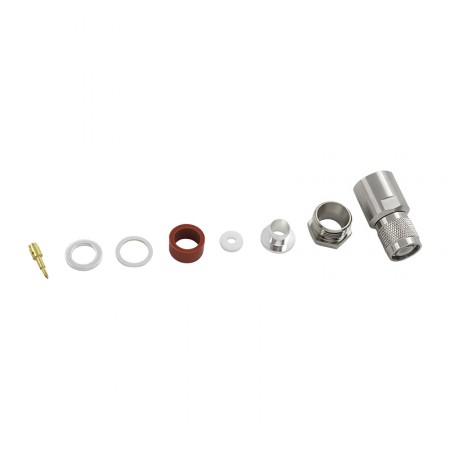

В отличие от версии под обжим, прижимной разъем T-112/8D имеет составную конструкцию. На жилу кабеля напаивается центральный контакт (пин), а оплетка кабеля крепится между внутренними элементами. После установки конструкция завинчивается и образует единое целое, прочно удерживаясь на кабеле.

Таким образом, монтаж прижимного (англ. Clamp) разъема доступен даже пользователям, не имеющим в своем распоряжении специальных станков или обжимных клещей. Единственные инструменты, которые нужны для монтажа T-112/8D, — это зажигалка для пайки (или паяльная станция), а также пара гаечных ключей для заключительной затяжки гайки.

Когда используются TNC-разъемы?

Коннекторы серии TNC напрямую происходят от серии BNC. Основная разница между этими типами соединителей — в способе соединения вилки и розетки. Если предшественник имел простое, но не очень надежное байонетное соединение, то TNC обзавелся полноценным резьбовым сочленением. Таким образом, этот коннектор стал более устойчив к тряске и вибрациям, которые часто присутствуют в транспортных средствах и передвижных условиях.

Наравне с другими сериями TNC-коннекторы используются для передачи радиосигнала. Чаще всего передача осуществляется между активным устройством, таким как стационарный GSM-телефон, и наружной антенной. В других случаях кабели с этими коннекторами могут соединять измерительное оборудование, генераторы сигнала, усилители. Разъемы TNC применимы как в бытовых устройствах, так и в сфере авионики, радарных системах и аэрокосмической отрасли.

К каким кабелям подходит?

T-112/8D адаптирован для использования с маркой 8D-FB, однако также совместим с аналогами диаметра 10–11 мм (LMR-400, CNT-400). В названии коннектора «зашифрованы» его основные характеристики:

  • T — серия TNC (от англ. Threaded Neill-Concelman);
  • 1 — тип разъема male (вилка, «папа»);
  • 1 — прямой исполнение;
  • 2 — прижимной тип;
  • 8D — совместимая марка кабеля.

Разъем исполнен из качественных сплавов, а центральный контакт имеет золотое напыление. Пользователи и монтажники отдают предпочтение прижимным коннекторам, когда важна скорость монтажа или отсутствует возможность использовать обжимные инструменты.

Чтобы купить коннектор TNC-male для кабеля 8D, отложите товар кнопкой «В корзину» и затем пройдите процедуру оформления заказа. Если в процессе выбора вы столкнулись с вопросами, на которые не нашли ответа, позвоните нам по телефону 8-800-3333-965, и наши менеджеры на них ответят!

Характеристики
Разъем TNC-male
Тип центрального контакта штырь
Марка кабеля 8D-FB
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Монтаж оплетки прижимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 20 г



Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
