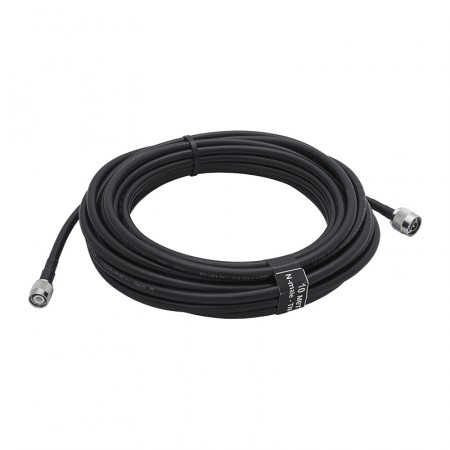

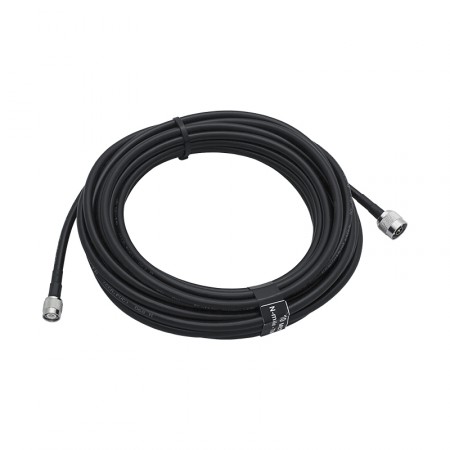

Кабельная сборка N-male - 10 метров 5D-FB - TNC-male

Цена: 1 650 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3339

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Отрезок качественного радиокабеля 5D-FB с установленными коннекторами N-male и TNC-male. Благодаря длине 10 метров, с помощью этой сборки можно подключить уличные антенны к оборудованию внутри помещения. Наиболее частый сценарий использования этого провода — коммутация наружной антенны с настольным телефонным GSM-аппаратом.

Особенности коннекторов N и TNC

Оба ВЧ-коннектора имеют волновое сопротивление 50 Ом и резьбовой тип соединения с розеткой. Вопреки наружной схожести, разъемы N и TNC несовместимы друг с другом, поэтому при выборе комплектующих стоит уделить внимание типу используемых соединителей.

На этой кабельной сборке использованы:

  • N-male (вилка) — универсальный ВЧ-разъем, который часто встречается на антеннах сотовой связи и WiFi, усилителях связи (репитерах), измерителях мощности и других разнообразных радиоприборах;
  • TNC-male (вилка) — коннектор для передачи радиосигнала, который был разработан как альтернатива разъему BNC. В отличие от предшественника, TNC имеет резьбовое, а не байонетное соединение.

Радиокабель с этими разъемами может использоваться для соединения разных антенн и приборов. Наиболее распространенными являются следующее сценарии:

  • Подсоединение усиливающей антенны к телефонным аппаратам GSM. Многие модели таких устройств оснащены ответным входом TNC-female для антенны. К популярным моделям относятся BS-GSM-Phone, BS-GSM-Phone Dual-Sim, Dadget MT3020 и др.;
  • Коммутация некоторых уличных антенн GPS/ГЛОНАСС с устройствами-приемниками (в том числе для навигации). Примером антенны с коннектором TNC-female является MEDUZA;
  • Соответствующие коннекторы могут использоваться на других типах оборудования, включая измерительные приборы, усилители и решения промышленного класса.

Возможности кабеля и его затухание

Кабель серии 5D-FB имеет наружный диаметр 7,54 мм и создает минимальное затухание при передаче сигнала на расстояние 10 метров. Небольшой диаметр упрощает монтаж внутри зданий с использованием существующей инфраструктуры из кабель-каналов, плинтусов, коробов и т. п.

Марка 5D-FB имеет низкие потери, которые позволяют передавать сигнал на 10 метров без критических потерь. Так, затухание на частоте 900 МГц составит всего 2 дБ, а на более высокой частоте 2500 МГц — не более 3,6 дБ. В большинстве случаев такими малыми показателями затухания можно пренебречь.

Структура кабеля включает центральный проводник Ø1,8 мм из омедненного алюминия, слой вспененного полиэтилена, двойной экран и оболочку. Экран состоит из фольги и оплетки, а оболочка выполнена из ПВХ. Кабель устойчив к воздействиям внешней среды, включая дождь, солнце и пыль. Допускается использование сборки при температуре от -40°C до +70°C.

О производственном процессе

Кабельная сборка изготавливается с применением обжимных разъемов. Это означает, что коннекторы крепятся посредством сжатия металлической гильзы, которая фиксирует наконечник на проводе. Такой метод производства является наиболее надежным, обеспечивая необходимую долговечность и устойчивость к вибрациям.

После установки разъемов кабельная сборка проходит тестирование с использованием измерительных инструментов. Инженер вручную проверяет надежность контакта, а также рабочие показатели линии передачи. Это позволяет исключить брак и гарантировать, что кабель будет исполнять свои функции на протяжении долгого времени!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) TNC-male
Длина 10 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
5D-FB 5D-FB
Длина
10 м 10 м
Разъёмы
N-TNC N-TNC
Импенданс
50 Ом 50 Ом
