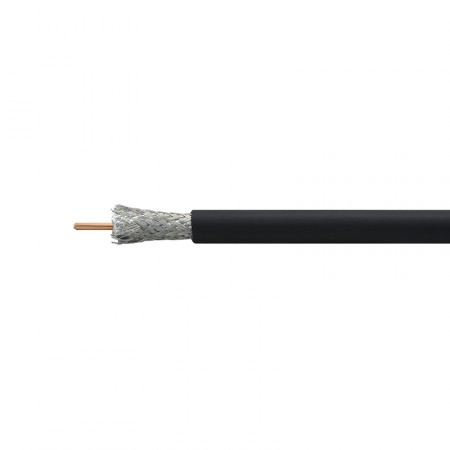

Кабель 8D-FB CU LSZH FR (черный)

Цена: 280 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3359

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Популярный коаксиальный кабель 8D-FB с цельной медной жилой (CU) в огнестойком исполнении (LSZH FR)! Эта марка используется для соединения радиочастотных устройств, таких как усилители сотовой связи, антенны, модемы и роутеры. Благодаря LSZH-оболочке, не содержащей галогенов, провод не поддерживает горение и подходит для помещений с повышенными требованиями к пожарной безопасности.

Кабель 8D-FB CU LSZH FR (черный)

Универсальное применение с низкими потерями

Кабели серии 8D-FB применяются для соединения самых разнообразных ВЧ-систем, включая системы усиления сотовой связи и беспроводные сети. Благодаря рабочему диапазону частот до 6 ГГц и импедансу 50 Ом, эта марка подходит для всевозможных стандартов GSM, UMTS (3G) и LTE (4G), а также актуальных стандартов WiFi.

Вот лишь несколько примеров, где применим кабель 8D-FB CU LSZH FR:

  • Соединение приемных и раздающих антенн с репитерами и линейными усилителями (бустерами);
  • Подключение уличных антенн к LTE-модемам и роутерам;
  • Соединение антенн с точками доступа WiFi;
  • Коммутация приемников GPS/ГЛОНАСС с внешними антеннами;
  • Использование вместе с измерительным оборудованием, таким как анализаторы спектра, детекторы мощности и т. п.

Кабель 8D-FB CU LSZH FR (черный)

Кабель обладает малыми потерями, что позволяет использовать его для кабельных трасс длиною 15–20 м без опасений. Например, при частоте радиосигнала 1800 МГц (частота Band 3) затухание будет находиться на отметке 20,8 дБ / 100 м, а на более высокой частоте 2500 МГц (Band 7) — на отметке 24,8 дБ / 100 м.

Огнестойкой исполнение и медная жила

Коаксиальный кабель 8D-FB CU LSZH FR сочетает гибкую и прочную центральную жилу из меди с огнестойкой оболочкой. Такое сочетание подойдет наиболее требовательным пользователям, которые ожидают от комплектующих долговечности и безопасности.

Кабель 8D-FB CU LSZH FR (черный)

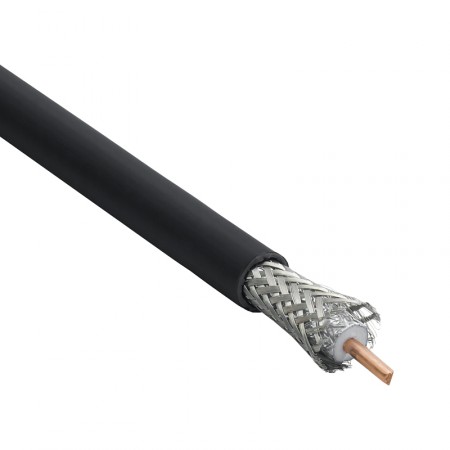

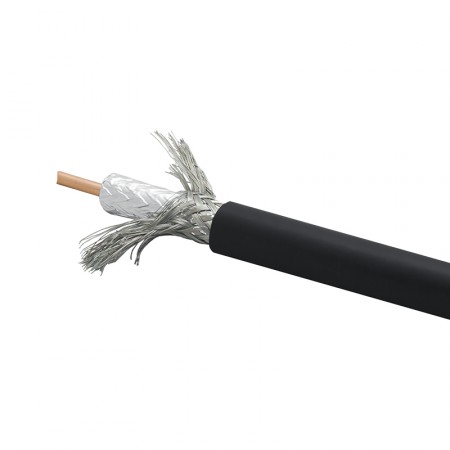

Структура провода включает следующие элементы:

  • Внутренний проводник: цельная медная проволока Ø2,6 мм. По сравнению с CCA-аналогом, использование медного проводника дает лучшую устойчивость к повреждениям и многократным сгибаниям, снижает вероятность коррозии на разъемах и обеспечивает стабильные показатели затухания, не зависящие от тонкого покрытия;
  • Диэлектрический материал: изоляция из вспененного полиэтилена Ø7,3 мм. Слой диэлектрика необходим, чтобы создать соосную структуру, при которой внутренний и внешний проводники расположены на одинаковом расстоянии в каждой точке кабеля. Это обеспечивает единство электрических параметров на всей длине кабельной трассы, включая общее волновое сопротивление 50 Ом;
  • Внешний проводник (экран): двойное экранирование Ø8,1 мм из алюминиевой фольги и проволочной оплетки. Сплошная фольга и плотная оплетка создают надежную защиту от посторонних источников ВЧ-сигнала, а также концентрируют передаваемый сигнал в проводе;

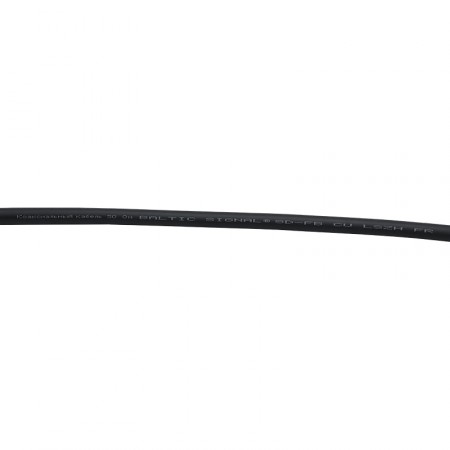

  • Наружная оболочка: негорючий безгалогенный материал Ø10,3 мм. Название LSZH обозначает Low Smoke Zero Halogen, а FR — Fire Retardant. При нагреве оболочка почти не выделяет дым и токсичные вещества, что является важным требованием пожарной безопасности. В случае возгорания кабель внесет минимальный вклад в задымленность помещения, что может стать решающим фактором для безопасности людей.

Кабель 8D-FB CU LSZH FR (черный)

8D-FB CU LSZH FR подходит для использования при температуре внешней среды от -40°С до +75°С. При этом прокладывать кабельные линии можно как в помещениях, так и на улице без дополнительной герметизации. К кабелю подходят любые серийные ВЧ-разъемы с индексом 8D.

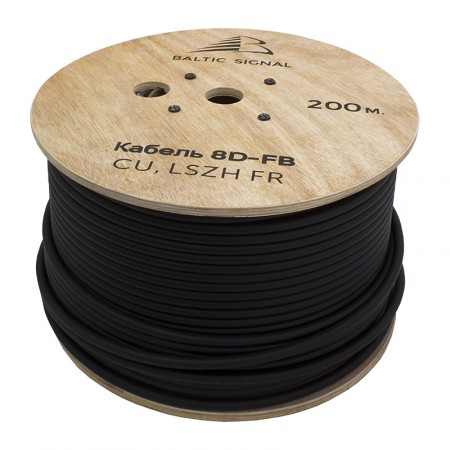

Купить огнеупорный кабель можно прямо сейчас на нашем сайте. Положите товар в корзину и укажите необходимую длину отрезка. Также провод можно купить в целых катушках по 200 м!

Цена указана за 1 метр погонный.

Кабель 8D-FB CU LSZH FR — спецификации [PDF, ~129Kb]

Характеристики
Марка кабеля 8D-FB CU LSZH FR
Центральный проводник (материал) медь
Центральный проводник (диаметр) 2,60 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,30 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,10 мм
Внешняя оболочка (материал) LSZH (огнестойкий безгалогенный материал с низким уровнем дымовыделения)
Внешняя оболочка (диаметр) 10,30 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
Длина кабеля в бухте 200 м
Вес 12,8 кг / 100 м
