Кабельная сборка N-male - 5 метров 5D-FB - TNC-male

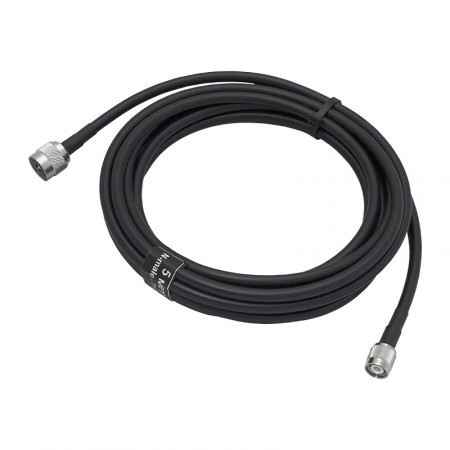

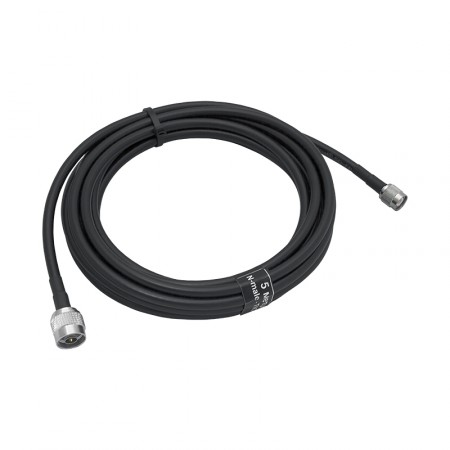

Радиочастотный кабель протяженностью 5 метров с установленными коннекторами N-male и TNC-male. Этот джампер выполнен на основе кабеля 5D-FB, который обладает диаметром средней толщины (7,54 мм) и малыми потерями затухания. Как правило, эта кабельная сборка используется в системах усиления связи для коммутации выносной антенны с различными сотовыми приборами, которые оснащены разъемом TNC-типа.

Кабель для соединения устройств с разъемами N и TNC

Чтобы устройство мобильной связи могло принять сигнал в затрудненных условиях (например, на границе действия сети), используются выносные антенны. Обычно антенны устанавливаются на улице и подключаются к сотовому прибору при помощи коаксиального кабеля. Готовая кабельная сборка позволяет соединить устройства, при этом вам не потребуется самостоятельно напаивать разъемы или использовать переходники.

Коннекторы типа N и TNC внешне похожи, однако имеют разные диаметры элементов и несовместимы друг с другом. Для фиксации вилки и розетки в обоих разъемах используется резьбовое соединение. N-коннектор имеет больший диаметр и лучше подходит для всепогодных применений и тяжелых условий эксплуатации. В свою очередь, TNC-разъем исторически был разработан как модификация коннектора BNC, у которого байонетное сочленение было заменено резьбовым.

Оба вида соединителей применяются для передачи ВЧ-сигнала в радиосистемах. Кабель с наконечниками N-папа и TNC-папа применяется для того, чтобы:

• Соединить уличную сотовую антенны (с разъемом N-типа) и настольный GSM-телефон (с разъемом TNC). Подходит для моделей BS-GSM-Phone, BS-GSM-Phone Dual-Sim, Termit FixPhone v2 rev.4, Dadget MT3020 и других;
• Подключить наружную GNSS-антенну MEDUZA к оборудованию навигации с поддержкой GPS/ГЛОНАСС;
• Обеспечить коммутацию антенн, генераторов, измерительных и прочих приборов, использующих соответствующие коннекторы N и TNC.

Кабель 5D-FB и коэффициент затухания

Кабельная сборка целиком имеет сопротивление 50 Ом, то есть не создает рассогласования при подключении к оборудованию GSM-стандартов. Длина отрезка кабеля — 5 метров. Для изготовления этой сборки применен качественный кабель 5D-FB (Ø7,54 мм), который одновременно имеет достаточную гибкость для удобного монтажа и низкие показатели потерь.

Так, на расстоянии 5 метров потери на частоте GSM-900 составят около 1,0 дБ (без учета разъемов). При работе с LTE-стандартом Band 7 на частоте 2500 МГц потери вырастут до 1,8 дБ. Столь низкие показатели позволяют использовать эту сборку практически без ограничений, в том числе в зонах ослабленного сигнала.

Конфигурация кабеля 5D-FB включает омедненную жилу (CCA) диаметром 1,8 мм, диэлектрик, двойной экран (фольга + оплетка) и ПВХ-оболочку. Двойной экран создает надежную защиту от радиопомех и воздействий, а внешняя оболочка — от пыли, влаги и солнечных лучей. Кабельная сборка допускает комнатную и уличную эксплуатацию при температуре от -40°C до +75°C.

Как мы изготавливаем эту кабельную сборку?

Для производства этого радиопровода мы используем обжимные коннекторы. Эти разъемы монтируются при помощи механической деформации втулки, которая надежно зажимает наконечник и удерживает его на кабеле. Такие разъемы наиболее надежны и долговечны: при бережном обращении они выдерживают десятки циклов переподключения без каких-либо повреждений. Изоляция места обжима от пыли и влаги производится при помощи термоусадки.

После обжима разъемов кабельная сборка проходит ряд испытаний, включая визуальную и механическую проверку, а также тестирование при помощи мультиметра. Наши сотрудники убеждаются в отсутствии КЗ и исправной работе линии передачи. Только после этого изделие отправляется на продажу!
