Кабельная сборка N-male - 5 метров RG-58 - TNC-male

Цена: 1 050 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3337

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

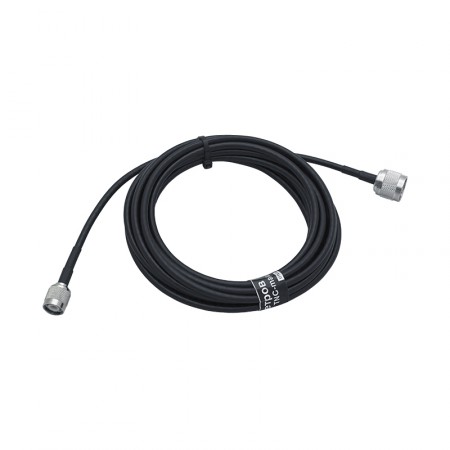

Соединительный радиокабель длиною 5 метров с разъемами-вилками N-male и TNC-male. Сборка изготовлена на базе марки кабеля RG-58 A/U, которая имеет малый диаметр (всего 4,94 мм) и умеренные показатели затухания. Чаще всего этот джампер применяется для подключения наружных антенна сотовой связи к приборам, которые оснащены входным TNC-коннектором.

Соединительный кабель с разъемами серий N и TNC

Для уверенного приема сигнала ко многим устройствам сотовой связи необходимо подключение наружных антенн. Также в некоторых случаях может потребоваться соединить несколько активных устройств друг с другом: например, чтобы выполнить измерительные или калибровочные работы. Чтобы избежать использования переходников и пигтейлов, рекомендуется изначально использовать кабельные сборки с подходящими ВЧ-разъемами.

Серии коннекторов N и TNC имеют резьбовое соединение, но их диаметры и конструкция отличаются. N-серия разработана еще в 1940-х годах для передачи ВЧ-сигнала. В свою очередь, серия TNC была создана в конце 50-х годов как переосмысление другого популярного разъема — BNC. В отличие от BNC, который имеет байонетный принцип соединения, TNC получил резьбовую конструкцию.

Оба коннектора сегодня используются для передачи радиосигнала. Кабельная сборка с разъемами N-male и TNC-male применяется в следующих случаях:

  • Для подключения наружной антенны сотовой связи к стационарному GSM-телефону с антенным входом TNC-female (модели BS-GSM-Phone, Termit FixPhone v2 rev.4, Dadget MT3020 и некоторые другие);
  • Подключение уличной антенны GPS/ГЛОНАСС MEDUZA к навигационному оборудованию;
  • Подключение прочих антенн к активным устройствам, а также соединение активного радиооборудование друг с другом для проведения измерительных или калибровочных работ.

Технические параметры и показатели затухания

На кабельной сборке установлены версии разъемов с волновым сопротивлением 50 Ом. Длина провода — 5 метров. Благодаря использованию тонкого и гибкого кабеля RG-58 (Ø4,94 мм), сборку легко проложить внутри помещения, огибая углы и препятствия. На дистанции 5 метров кабель оказывает минимальное воздействие на уровень передаваемого сигнала. Снижение мощности составит всего 1,8 дБ на частоте 900 МГц и около 3 дБ на частоте 2500 МГц (приведенные значения не учитывают возможные потери на разъемах).

RG-58 A/U состоит из цельной медной жилы диаметром 1,0 мм и наружного проводника (экрана) из оплетки и фольги. Провод имеет надежное экранирование от внешних помех, а наружная ПВХ-оболочка создает защиту от физических воздействий, влажности и УФ-лучей. Изделие может применяться в комнате или на улице при температуре воздуха от -40°C до +70°C.

Особенности изготовления и производства

Установка коннекторов осуществляется обжимным методом, который предотвращает случайное «сползание» или «прокручивание» наконечника. Концы отрезка кабеля предварительно подготавливаются к установке разъемов, после чего на жилу напаивается центральный пин (игла). После этого устанавливается корпус, который крепится к проводу за счет обжима металлической втулки (гильзы). В результате разъем прочно стоит на кабеле, не болтается и выдерживает множество циклов сопряжения. Для изоляции от влаги поверх места обжима устанавливается термоусадочная трубка.

Кабельная сборка проходит обязательный тест, в ходе которого проверяется техническая исправность (прочность обжима), а также работоспособность проводящей линии («прозвон»). Только после того, как инженер убеждается, что кабель полностью работоспособен, товар передается на склад для реализации!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) TNC-male
Длина 5 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,70 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 4,94 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
