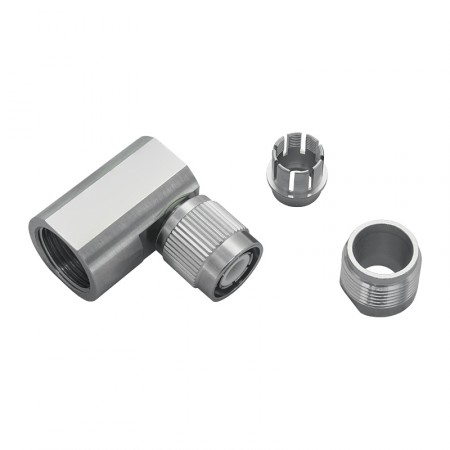

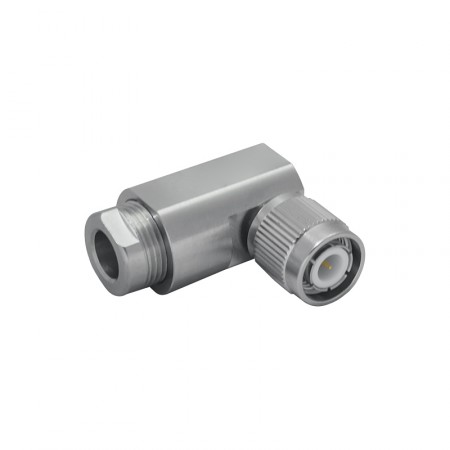

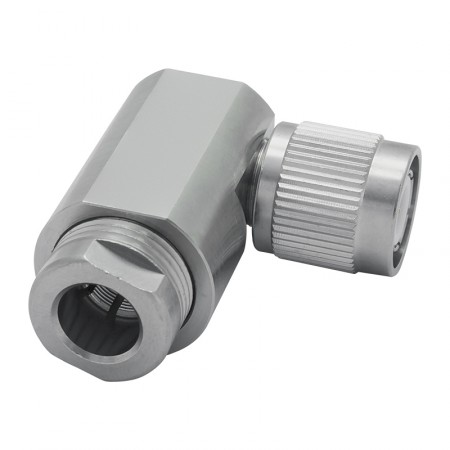

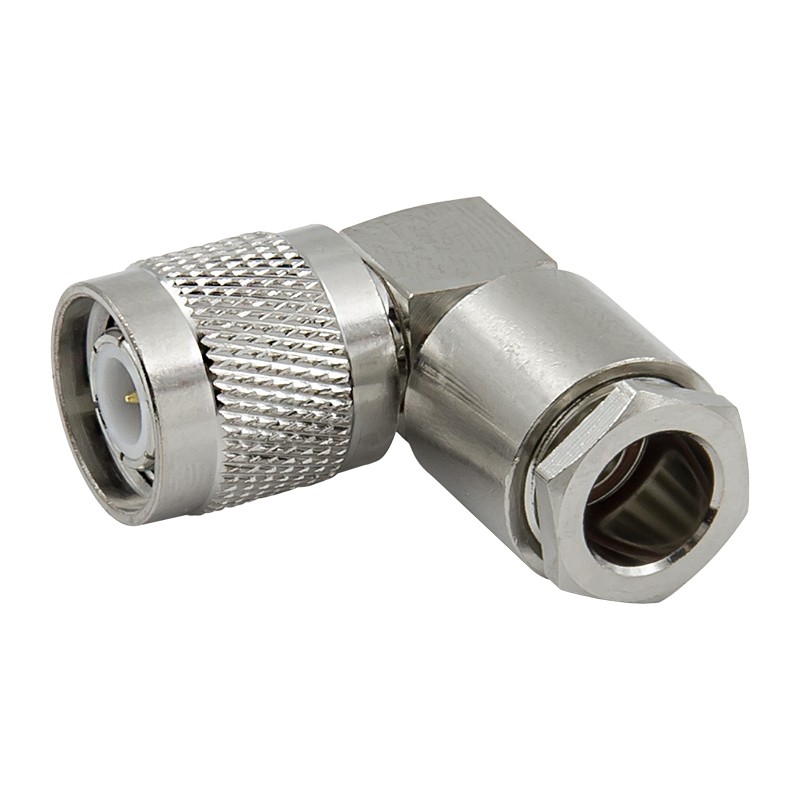

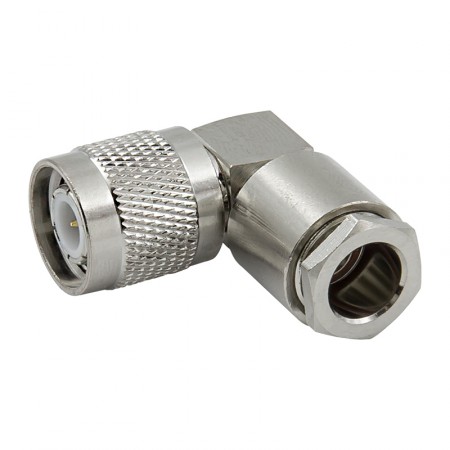

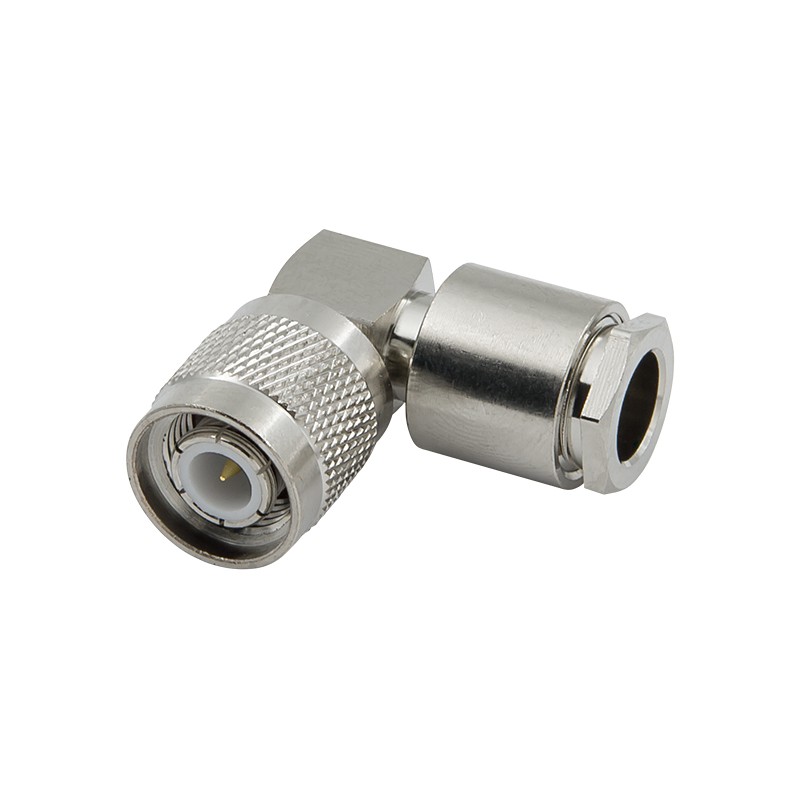

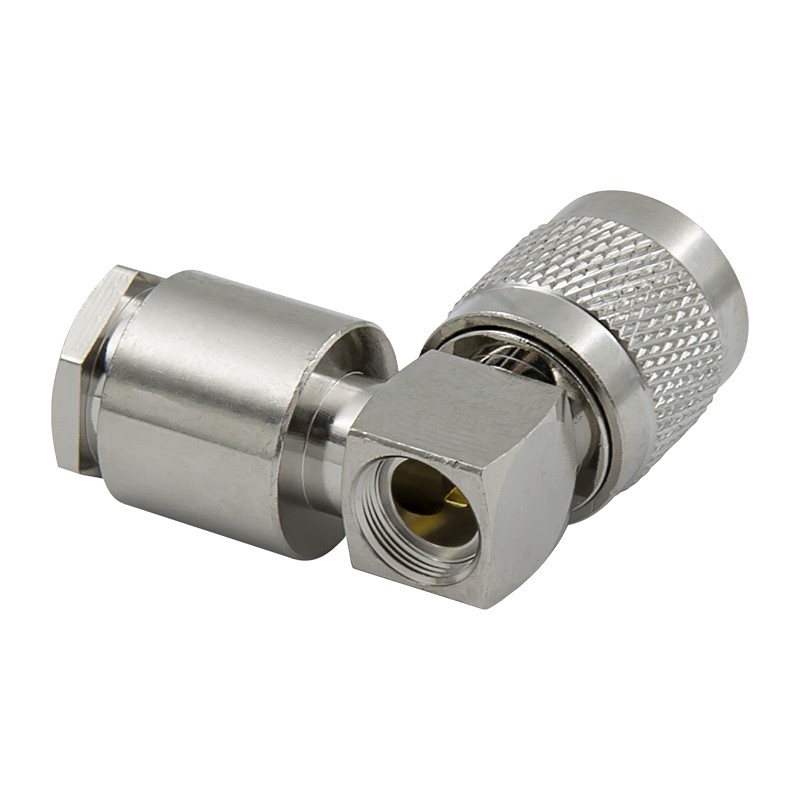

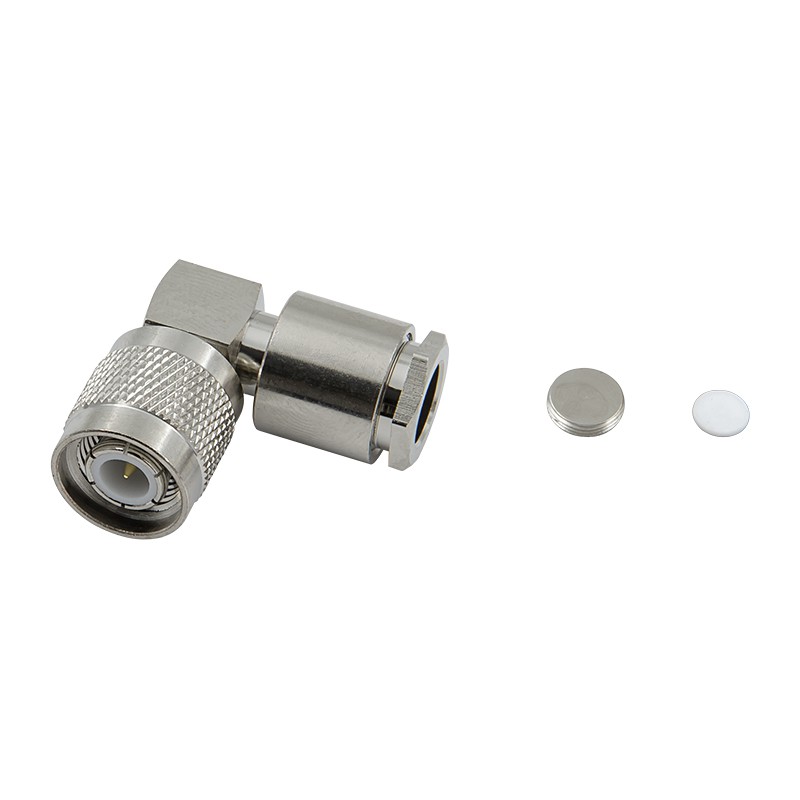

Разъём T-122/5D (TNC-male, угловой, прижимной, на кабель 5D)

Коннектор прижимного типа TNC (вилка) для монтажа на коаксиальный кабель серии 5D-FB. Разъем устанавливается за счет прижимной гайки, не требует наличия кримперного инструмента, а его угловая конструкция допускает размещение и монтаж в труднодоступных местах. Серия разъемов TNC применяется в системах радиосвязи, включая системы сотовой связи и мобильного интернета.

Серия TNC: надежный соединитель с резьбовым сочленением

Разъемы TNC (сокращение от англ. Threaded Neill–Concelman) были разработаны взамен успешной серии BNC с внесением ряда усовершенствований. Основным изменением по сравнению с оригиналом стала замена байонетного соединения на резьбовое для лучшей надежности и устойчивости к вибрациям.

T-122/5D имеет волновое сопротивление 50 Ом и подходит для разнообразных применений в сфере радиосвязи, где требуется передача сигнала частотой до 11 ГГц. Использование этих соединителей охватывает оборудование мобильной связи, измерительные ВЧ-приборы, авионику и даже системы обороны.

Благодаря угловому конструктиву, T-122 применяется для соединения оборудования и кабельных сборок в условиях ограниченного пространства, когда подвод прямого коннектора затруднен или невозможен. Для остальных случаях доступен обычный разъем T-111/5D (обжимной) или T-112/5D (прижимной) с прямым исполнением.

Установка на кабель методом прижима

Коннектор подходит для кабеля марки 5D/FB, который имеет диаметр 7,5 мм, а также для других коаксиальных кабелей с аналогичным диаметром основных элементов (центральной жилы, диэлектрика, наружной оболочки). Кабель 5D имеет в основном применяется для передачи радиосигнала на небольшие и средние дистанции. Сохраняя оптимальную гибкость и обладая малыми потерями, линия передачи на базе 5D-FB может достигать 10–15 м без существенного затухания сигнала.

Разъем устанавливается на провод прижимным методом. Установка состоит всего из нескольких этапов:

1. Разделка кабеля (зачистка оболочки, экрана и диэлектрика);
2. Установка жилы в центральный контакт (цанга);
3. Монтаж экрана (оплетки) при помощи прижимной гайки.

Таким образом, установка коннектора занимает совсем не много времени и не требует специальных инструментов (клещей).

Чтобы купить угловой разъем TNC-male, положите товар в корзину, укажите нужное количество и завершите оформление заказа. Нужна помощь в выборе комплектующих для изготовления кабельной сборки или соединения системы мобильной связи? Позвоните по телефону 8-800-3333-965, и наши менеджеры обязательно помогут!
