Кабель РК50-12-331-Снг(С) (1/2"R HF) (коаксиальный фидер 1/2)

Цена: 270 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 1978

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

РК50-12-331-Снг(C) — коаксиальный фидерный кабель 1/2″ от фирмы Телеконта с безгалогенной негорючей оболочкой. Такие фидеры применяются в оборудовании базовых станций сотовой связи и промышленных антенных радиосистемах, а их основное назначение — передача высокочастотного сигнала от источника до антенны с минимальными потерями мощности и качества.

Где можно использовать коаксиальный фидер формата 1/2″?

Фидеры имеют низкие потери мощности и качественную экранировку. Они могут использоваться для передачи ВЧ-сигнала на большие расстояния, в том числе совместно с сотовыми репетирами промышленного класса. Помимо систем ретрансляции мобильной связи, фидер может быть задействован в комплексах спутниковой связи и в станциях радиорелейной связи.

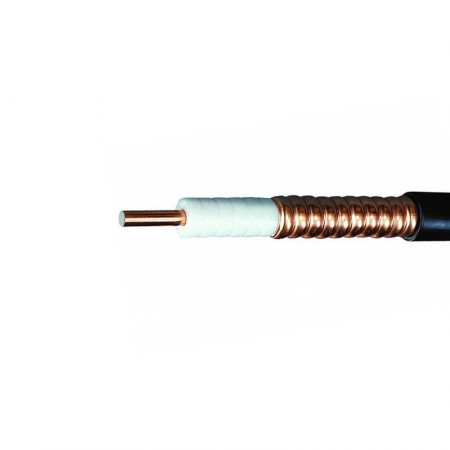

Марка РК50-12-331-Снг(C) обладает достаточной гибкостью и высокой устойчивостью ко внешним помехам, что обеспечивает удобство монтажа и высокое качество передачи ВЧ-сигнала. Провод состоит из следующих элементов:

  • Центральным проводником является алюминиевая проволока, покрытая тонким слоем меди. Диаметр жилы — 4,8 мм;
  • Диэлектрический материал удерживает элементы провода в правильном соосном положении и обеспечивает единообразное волновое сопротивление 50 Ом. Изоляция выполнена из полиэтилена физического вспенивания, а ее диаметр — 12,6 мм;
  • Внешний проводник представляет собой гофрированную медную трубку с диаметром 13,8 мм. Этот элемент экранирует кабель, защищая радиомагистраль от помех, которые могут поступать от соседних кабельных линий и других источников;
  • Наружная оболочка защищает фидер от таких внешних факторов, как влага, пыль и ультрафиолетовое солнечное излучение. Оболочка этого фидера выполнена из LSZH-полиэтилена, который не содержит галогенов, не поддается горению и в случае пожара не создает сильного задымления. Также в продаже доступен полностью аналогичный кабель РК50-13-331-С с обычной PE-оболочкой.

Такая структура обеспечивает удобство прокладки (монтажа) в помещениях или на улице. Правильным образом смонтированный фидерный кабель имеет срок службы 10 лет и более и не требует постоянного обслуживания.

Монтаж и эксплуатация: что нужно знать?

Уровень потерь фидера 1/2″ ниже, чем у подавляющего большинства обычных коаксиальных кабелей. Например, при частоте сигнала 900 МГц (GSM-связь) затухание составит 7,7 дБ на трассу 100 метров. При частоте 1800 МГц (GSM и LTE Band 8) при аналогичной длине трассы потери будут находиться на отметке 11,23 дБ. Наконец, на частоте 3000 МГц затухание достигнет значения 14,93 дБ.

Фидер от Телеконта совместим с серийными коннекторами 1/2″ разных производителей. Такие разъемы устанавливаются на провод прижимным методом и не требуют обжима кримпером или пайки. Всепогодное исполнение кабеля предусматривает эксплуатацию в широком диапазоне температур и показателей влажности. РК50-12-331-С может применяться как в северных, так и в южных регионах нашей страны при температурном режиме от -55°С до +85°С.

При подборе фидерного кабеля для того или иного проекта необходимо учесть условия эксплуатации и технические характеристики подключаемого оборудования. Помимо коэффициента затухания, должно быть учтено волновое сопротивление, допустимая мощность сигнала, частотные характеристики, коэффициент стоячей волны и прочее. Если вы работаете над сложным проектом, воспользуйтесь бесплатной консультацией специалистов нашего магазина по телефону 8-800-3333-965. Мы порекомендуем совместимое и эффективное оборудование непосредственно под ваши задачи!

Цена указана за 1 метр погонный.

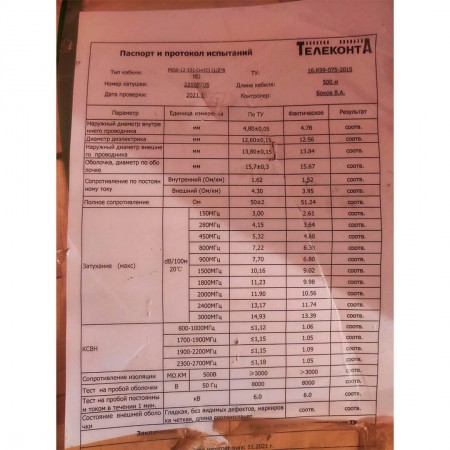

Кабель РК50-12-331-Снг(С) (1/2"R HF) — паспорт [PDF, ~562Kb]


Характеристики
Тип кабеля коаксиальный фидер 1/2″
Центральный проводник (материал) алюминиевая проволока, плакированная медью
Центральный проводник (диаметр) 4,8 ±0,05 мм
Диэлектрик (материал) пористый полиэтилен физического вспенивания
Диэлектрик (диаметр) 12,6 ±0,15 мм
Внешний проводник (материал) медная сварная трубка с кольцевой формой гофра
Внешний проводник (диаметр) 13,8 ±0,15 мм
Внешняя оболочка (материал) негорючий бездымный полиэтилен (LSZH)
Внешняя оболочка (диаметр) 15,7 ±0,3 мм
Цвет черный
Частота отсечки 8,8 ГГц
Волновое сопротивление 50 ±1 Ом
Погонная емкость 76 пФ/м
Относительное укорочение длины волны 86%
Сопротивление оболочки > 3000 МОм/км
Испытательное напряжение 6 кВ
Сопротивление наружного проводника ≤ 1,62 Ом/км
Сопротивление внутреннего проводника ≤ 2,08 Ом/км
Интермодуляция 3-го порядка -155 дБн
КСВн 800–1000 МГц: ≤ 1,12
1700–1900 МГц: ≤ 1,15
1900–2200 МГц: ≤ 1,15
2300–2700 МГц: ≤ 1,18
Минимальный радиус изгиба (однократный) 80 мм
Минимальный радиус изгиба (многократный) 125 мм
Число изгибов 15
Температура хранения от -55°С до +85°С
Температура монтажа от -40°С до +60°С
Рабочая температура от -55°С до +85°С
Затухание (на 100 м, при 20°C) 150 МГц: 3,00 дБ
280 МГц: 4,15 дБ
450 МГц: 5,32 дБ
800 МГц: 7,22 дБ
900 МГц: 7,70 дБ
1500 МГц: 10,16 дБ
1800 МГц: 11,23 дБ
2400 МГц: 13,17 дБ
3000 МГц: 14,93 дБ
Вес 21 кг / 100 м
