Кабель коаксиальный RF1.37

Цена: 160 р.
Скидка: По запросу
Категория: Кабель
Наличие: Под заказ

Артикул: 3366

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный кабель малого диаметра RF1.37 применяется в сфере радиооборудования для коммутации устройств и передачи ВЧ-сигнала на небольшие расстояния. Благодаря наружному диаметру 1,37 мм, этот кабель можно использовать для производства пигтейлов, интеграции в корпусные приборы или прокладки в условиях ограниченного пространства.

Тонкий кабель для передачи радиосигнала до 6 ГГц

По диаметру центрального проводника RF1.37 близок популярной марке RG-178, однако имеет меньший общий диаметр. Благодаря малому диаметру, на него можно установить микроразъемы U.FL (IPX).

Обычно этот тонкий кабель используется для решения специфических задач:

  • Подключение радиомодулей и антенн в корпусных устройствах. Кабель подходит для передачи сигнала сотовой связи, WiFi, GNSS и других стандартов на частоте до 6000 МГц. Благодаря малому диаметру, его легко прокладывать в условиях замкнутого пространствах, например, внутри маршрутизатора;
  • Создание ультрагибких пигтейлов. Пигтейл — это небольшой джампер (кабельная сборка), обычно длиной до 30 см. Такой проводок можно свободно сгибать без повреждения центральной жилы (угол единоразового сгиба — 5 мм);
  • Напаивание на компактные антенны (патчи). Интегрируемые антенны часто требуют тонкий кабель для подсоединения к платам устройств (обычно с разъемом U.FL). Для решения этой задачи часто используется RF1.37.

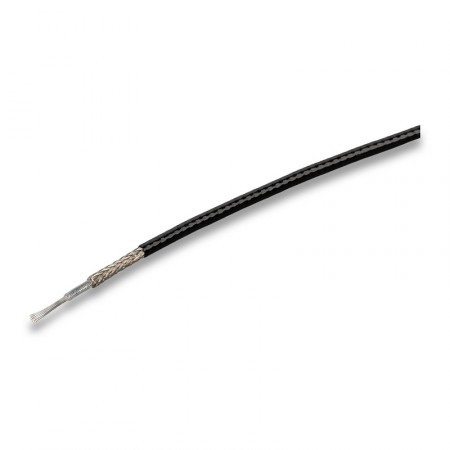

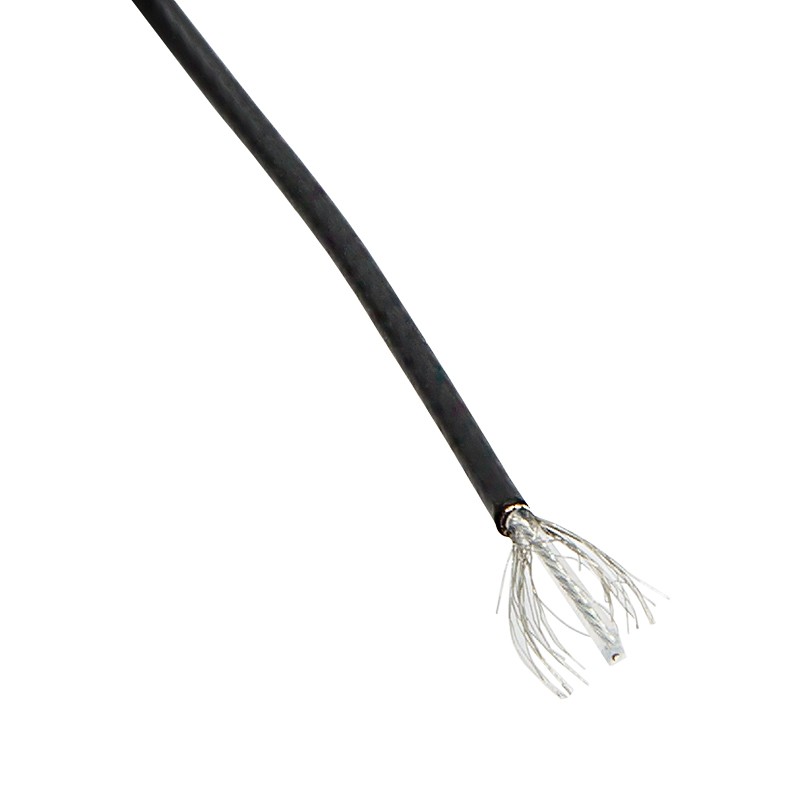

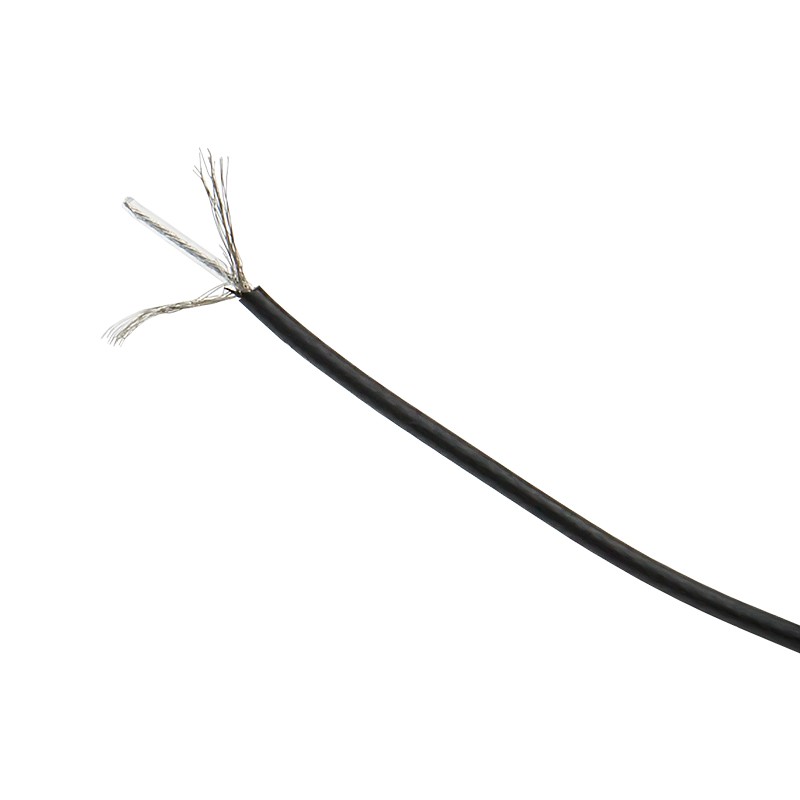

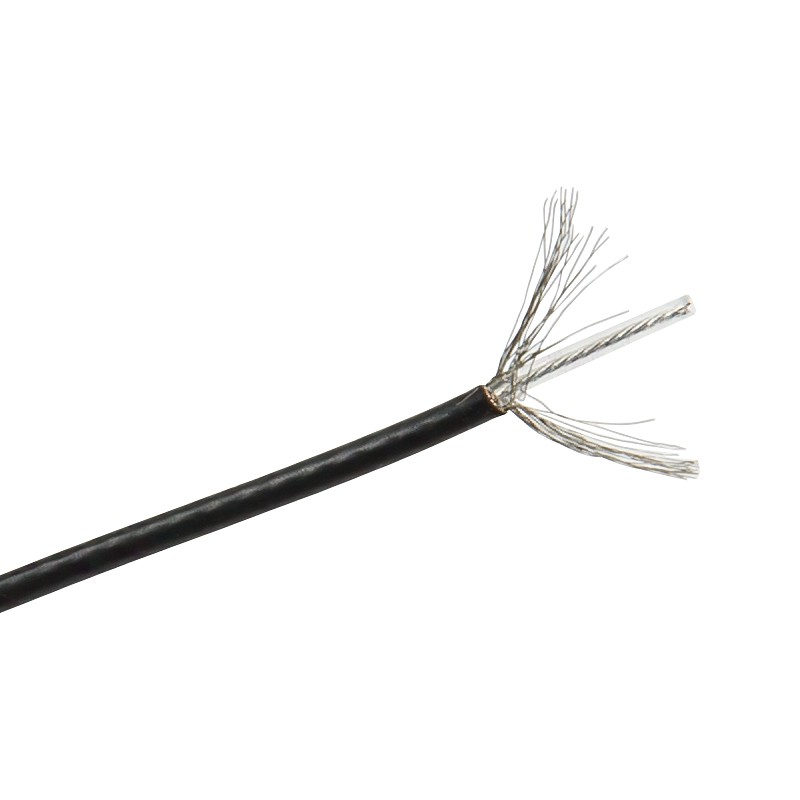

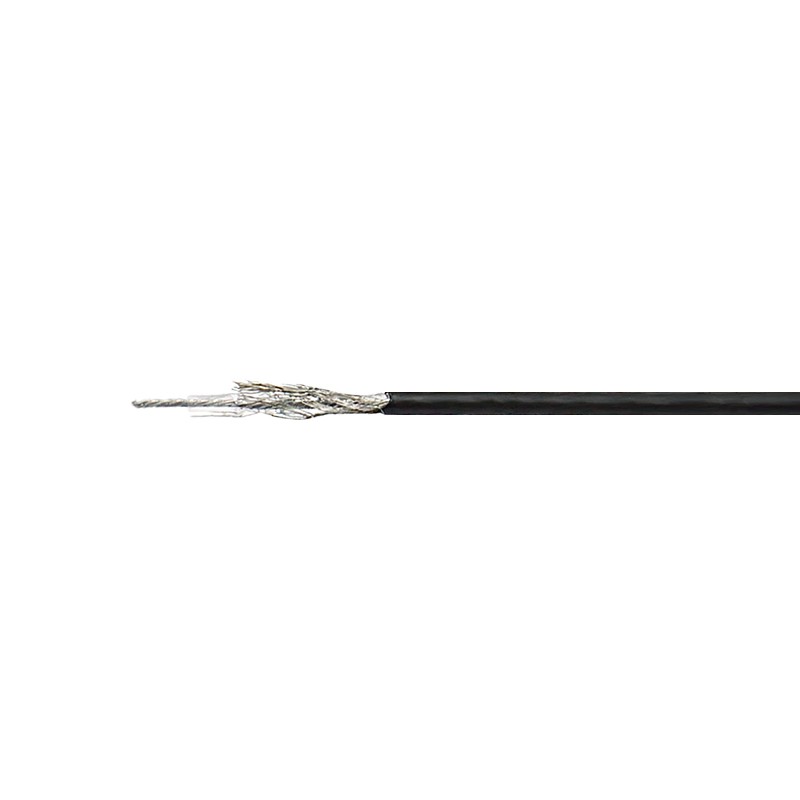

Структура кабеля и особенности применения

Как и другие коаксиальные фидеры, RF1.37 состоит из проводящей жилы, диэлектрика, экрана и оболочки. Волновое сопротивление кабеля равняется 50 Ом, что позволяет использовать его для разнообразных ВЧ-применений.

Структура провода следующая:

  • Проводящая жила (центральный проводник) Ø0,306 мм. Проводник является многопроволочным и состоит из 7 тонких медных жил Ø0,102 мм;
  • Диэлектрик (изоляция) Ø0,90 мм. Слой изоляции из FEP (фторэтиленпропилен) окружает центральный проводник для сохранения радиальной структуры и поддержания единого волнового сопротивления;
  • Экранирующая оплетка Ø1,13 мм. Экранирование из медной оплетки защищает радиолинию от возможных искажений (помех, шумов) и препятствует деградации и быстрому затуханию сигнала;
  • Оболочка наружная Ø1,37 мм. Наружный слой кабеля непосредственно контактирует с окружающей средой. Оболочка выполнена из FEP черного цвета. Ее особенностью являются устойчивость к холоду и теплу, что позволяет использовать кабель при температурном режиме от -55°C до +200°C.

Коэффициент затухания RF1.37 обусловлен его малым диаметром. В общем случае рекомендуется использовать этот провод для коммутации на небольших участках. Типичное использование — в качестве линии передачи 10–30 см.

Чтобы купить кабель RF1.37, нажмите кнопку «В корзину» и перейдите к оформлению заказа. Если при проектировании вашей радиосистемы потребуется помощь, просто позвоните по телефону 8-800-3333-965. Наши менеджеры обязательно помогут!

Цена указана за 1 метр погонный.

Характеристики
Марка кабеля RF1.37
Диаметр центрального проводника 0,306 мм (7 x 0,102 мм)
Материал центрального проводника медь
Диаметр диэлектрика 0,90 мм
Материал диэлектрика фторэтиленпропилен (ФЭП)
Диаметр оплетки 1,13 мм
Материал оплетки медь
Диаметр внешнего изолятора 1,37 мм
Материал внешнего изолятора фторэтиленпропилен (ФЭП)
Цвет черный
Волновое сопротивление 50 Ом
Емкость 96 пФ/м
Затухание (дБ / 100 м) 1000 МГц: 160 дБ
2000 МГц: 230 дБ
2400 МГц: 250 дБ
2500 МГц: 260 дБ
5150 МГц: 390 дБ
5350 МГц: 400 дБ
6000 МГц: 430 дБ
Минимальный радиус изгиба (единичный) 5 мм
Минимальный радиус изгиба (многократный) 20 мм
Рабочий диапазон температур от -55°C до +200°C
Длина кабеля в бухте 500 м
