Коаксиальный фидер типоразмера 7/8″ обладает низким уровнем потерь и служит для соединения антенн и радиомодулей в профессиональных системах связи. Марка HCTAYZ-50-23(7/8″A) от Hengxin имеет безгалогенную (огнестойкую) внешнюю оболочку и может применяться в помещениях, где требуется соблюдение жестких противопожарных норм.

Для чего нужен толстый коаксиальный фидер?

Тонкие коаксиальные кабели успешно справляются с передачей ВЧ-сигнала на небольшие дистанции. Однако, когда возникает необходимость соединить радиоустройства на расстоянии нескольких десятков метров, потери в линии становятся недопустимо высокими. Чтобы снизить затухание, применяются более толстые фидеры, такие как 7/8″.

Эта марка кабеля может в равной степени использоваться в составе БС операторов (для коммутации радиомодулей и антенн), и в промышленных СУСС (системы усиления на предприятиях, в бизнес-центрах, ТРК и т. п.). Коэффициент затухания этого фидера действительно низок: при расчете на 100 метров потери не превышают 3,65 дБ на частотах GSM-900 и находятся на отметке 6,76 дБ в диапазоне LTE-2600. Это очень низкие показатели, которые позволяют прокладывать кабель на десятки метров.

Огнестойкий фидер 7/8″ для пожарной безопасности

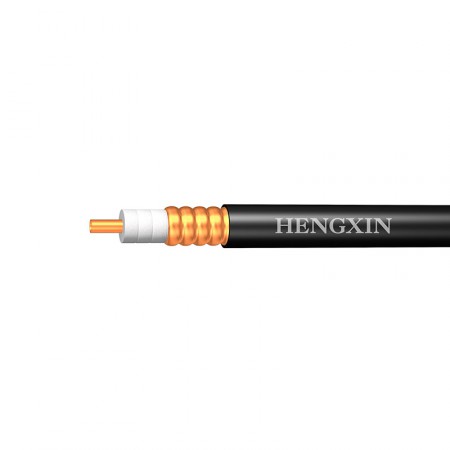

В основе любого коаксиального кабеля лежит принцип соосного расположения внутреннего проводника (жилы) и экранирующего материала. Марка HCTAYZ-50-23 имеет аналогичную структуру и состоит из следующих элементов:

  • Центральная жила: полая трубка из меди Ø9,45 мм. Поскольку высокочастотный сигнал подвержен скин-эффекту и распространяется в поверхностном слое металла, производители выбирают именно трубку как экономически разумную альтернативу цельному проводнику;
  • Диэлектрик: слой вспененного полиэтилена Ø22,8 мм. Прослойка диэлектрика сохраняет корректное размещение проводника и экрана, не позволяя им смещаться друг относительно друга;
  • Экран (внешний проводник): гофра из меди Ø25,4 мм. Второй проводник служит экраном, который защищает кабель от внешних радиопомех и не допускает рассеивания полезного сигнала за пределы фидера;
  • Оболочка: огнестойкая оболочка с нулевым содержанием галогенов Ø27,8 мм. Благодаря негорючей защитной оболочке, этот кабель практически не выделяет дыма и вредных веществ при соприкосновении с открытым огнем. Именно такой фидер рекомендуется для прокладки в помещениях, чтобы снизить уровень задымления в случае пожара. В качестве альтернативы в продаже доступен аналог HCTAY-50-23 с обычной оболочкой.

Кабель 7/8″ является достаточно жестким и плохо гнется. При однократном изгибе допускается минимальный радиус 90 мм. Если кабель планируется изгибать несколько раз в одной точке, то минимальный радиус составляет 250 мм. В связи с большой толщиной и сложностью монтажа HCTAYZ-50-23 обычно используется только в промышленных системах радиосвязи и практически не применяется в быту.

Стандартная поставка от производителя включает катушку длиною 500 м. Вам не обязательно приобретать бухту целиком: мы предлагаем купить нужную длину, указав необходимое количество товара в процессе заказа. Для покупки фидера Hengxin HCTAYZ-50-23, нужно положить товар в корзину и перейти на страницу оформления. Для получения информации о системах усиления связи и совместимости комплектующих позвоните по телефону 8-800-3333-965 или закажите обратный звонок!

Цена указана за 1 метр погонный.

Характеристики
Тип кабеля коаксиальный фидер 7/8″
Центральный проводник (материал) гладкая медная трубка
Центральный проводник (диаметр) 9,45 мм
Диэлектрик (материал) физически вспененный полиэтилен
Диэлектрик (диаметр) 22,8 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 25,4 мм
Внешняя оболочка (материал) безгалогенная, огнеустойчивая, с низким выделением дыма при горении
Внешняя оболочка (диаметр) 27,8 мм
Цвет черный
Частота отсечки 1–4900 МГц
Волновое сопротивление 50 ±1 Ом
Погонная емкость 74 пФ/м
Скорость распространения сигнала 89%
Сопротивление изоляции 5000 МОм/км
Пиковое напряжение (ВЧ) 3 кВ
Допустимая мощность 91 кВт
Эффективность экранирования при частоте > 10 МГц > 120 дБ
КСВн (коэффициент стоячей волны по напряжению) 0,8–1,0 ГГц: ≤ 1,10
1,7–2,4 ГГц: ≤ 1,10
Затухание (на 100 м, при 20°C) 100 МГц: 1,13 дБ
150 МГц: 1,40 дБ
200 МГц: 1,62 дБ
280 МГц: 1,95 дБ
450 МГц: 2,50 дБ
800 МГц: 3,42 дБ
900 МГц: 3,65 дБ
1000 МГц: 3,88 дБ
1500 МГц: 4,90 дБ
1800 МГц: 5,45 дБ
2000 МГц: 5,75 дБ
2200 МГц: 6,15 дБ
2400 МГц: 6,45 дБ
2500 МГц: 6,76 дБ
3000 МГц: 6,95 дБ
Минимальный радиус изгиба (однократный) 90 мм
Минимальный радиус изгиба (многократный) 250 мм
Минимальное число изгибов 15 циклов
Усилие на разрыв 1500 Н (150,59 кг)
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -55°С до +85°С
Температура хранения от -55°С до +85°С
