Кабельная сборка UHF-male - 5 метров RG-213 - UHF-male

Кабельная сборка — это готовый коаксиальный кабель с установленными разъемами, который не требует дополнительного монтажа перед использованием. Эта сборка длиной 5 метров выполнена на базе кабеля RG-213 с разъемами UHF-male (PL-259) на обоих концах.

Где применяется эта сборка?

Кабель с разъемами UHF-типа применяется владельцами радиостанций CB-диапазона (27 МГц), а также аппаратуры VHF и UHF-диапазонов (136–174 МГц и 400–470 МГц) для:

• Подключения магнитной или врезной автомобильной антенны к рации в кабине;
• Соединения стационарной радиостанции с антенной на крыше здания;
• Подключения измерительного оборудования для тестирования радиосистем.

Длина 5 метров оптимальна для автомобильных установок: кабель протягивается от рации до антенны на крыше без избыточного запаса. Для стационарных установок эта длина подходит при размещении радиостанции в помещении с антенной на фасаде или балконе здания.

Преимущества кабеля RG-213 U

Центральная жила состоит из семи медных проводов диаметром 0,74 мм, сплетенных в проводник общим диаметром 2,39 мм. Многожильная конструкция работает как трос — семь тонких проводков гнутся без повреждений, в то время как одна толстая жила может ломаться от многократных изгибов. Такой кабель можно гнуть и перегибать несколько раз без обрыва, что важно при частых перестановках оборудования, в составе тестовых установок и т. п.

Защита от помех обеспечена густой оплеткой из алюминия с медным покрытием. Оплетка ослабляет электромагнитные наводки от различных устройств: генератора, системы зажигания, соседней электроники и других кабельных трасс.

Внешняя оболочка из черного ПВХ диаметром 10,3 мм обеспечивает надежную защиту от осадков, влияния ультрафиолета и механических воздействий. Кабель работает в диапазоне температур от -40°C до +70°C, что позволяет использовать его круглый год в разных климатических условиях.

Затухание сигнала на 5 метрах составляет около 0,43 дБ на 150 МГц (VHF-диапазон) и 0,85 дБ на 450 МГц (UHF). Это существенно ниже, чем у более тонкого RG-58.

Разъемы и готовая сборка

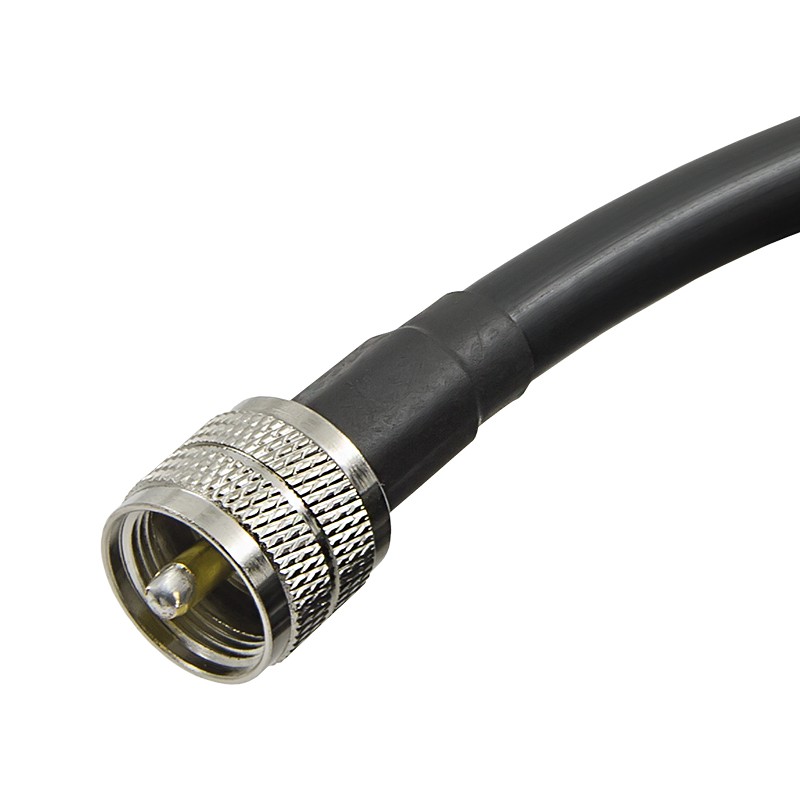

На обоих концах установлены разъемы UHF-male (PL-259) — классический стандарт для радиостанций CB- и VHF-диапазонов.

• Обжимной монтаж коннекторов. Разъемы обжаты на кабеле с пайкой центрального пина — это самый надежный метод монтажа, выдерживающий частые переподключения и вибрации;
• Защита термоусадкой. Места примыкания разъема к кабелю защищены термоусадочной трубкой, что предотвращает проникновение влаги и окисление контактов;
• Строгий контроль производства. Установка разъемов UHF на RG-213 требует опыта и подходящего инструмента. Ошибки монтажа приводят к увеличению КСВ, а это снижает мощность передатчика. Готовая сборка изготовлена на производстве с проверкой КСВ, тестированием проводимости и КЗ. Это гарантирует работоспособность сразу после подключения;

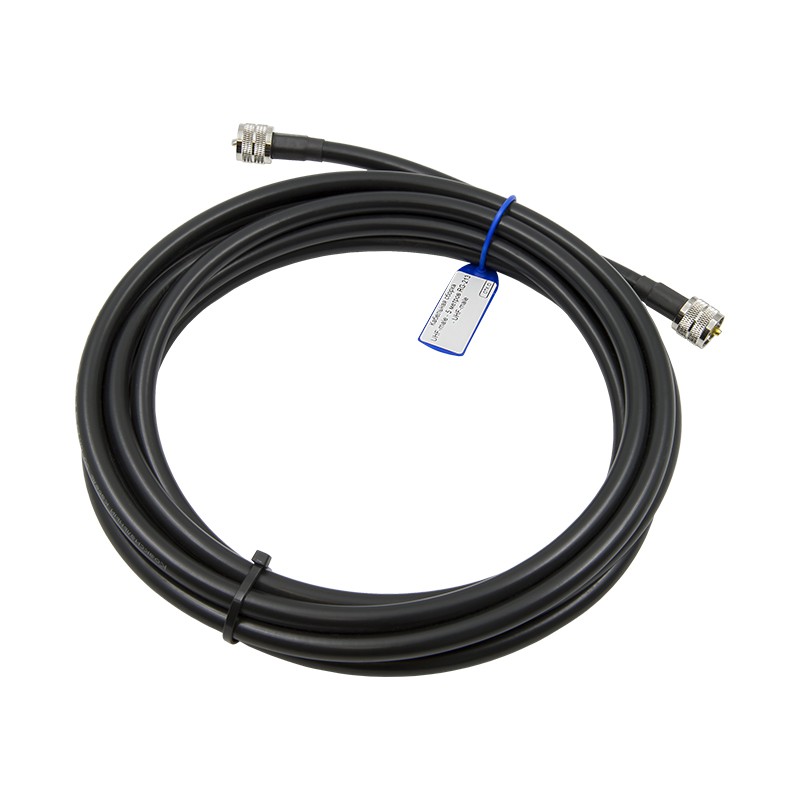

• Бирка для идентификации. Сборка дополнена табличкой с названием для быстрой идентификации в процессе монтажа на объекте.

Оформить заказ можно онлайн напрямую на сайте. Доставка осуществляется по России транспортными компаниями. Если в каталоге нет готовой сборки с нужными параметрами, воспользуйтесь нашим конструктором. Он позволяет заказать кабель индивидуальной длины с любой комбинацией разъемов. Все интересующие вопросы можно задать по телефону 8-800-3333-965!
