Кабельная сборка F-male - 10 метров RG-6U - SMA-male

Кабельная сборка — это готовый коаксиальный кабель с установленными на обоих концах разъемами, который не требует дополнительного монтажа перед использованием. Эта модель на базе кабеля RG-6U длиной 10 метров комплектуется разъемами F-male и SMA-male для соединения оборудования с двумя разными стандартами портов.

Конструкция и состав сборки

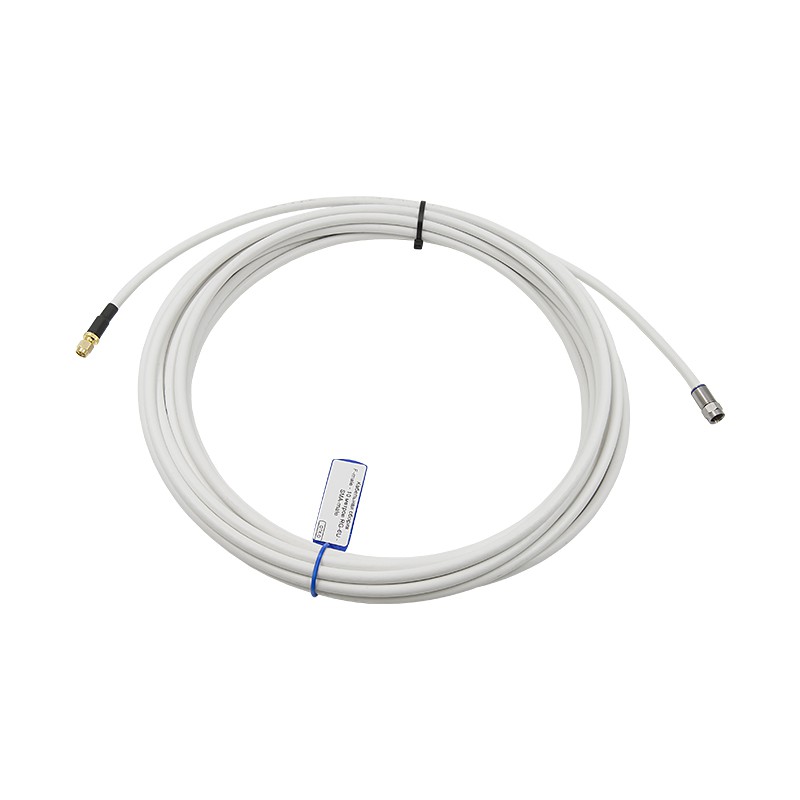

Сборка длиной 10 метров собрана на базе кабеля RG-6U с разъемами F-male и SMA-male для соединения разнотипной аппаратуры. Большая длина позволяет разместить активное оборудование внутри помещения при установке приемной антенны на фасаде, балконе или крыше здания.

• Коаксиальный кабель RG-6U образует основу конструкции. Центральная жила диаметром 1,02 мм из стали с медным покрытием проводит высокочастотный сигнал. Диэлектрик из вспененного полиэтилена поддерживает соосное положение жилы и экрана и обеспечивает волновое сопротивление 75 Ом. Двойной экран (алюминиевая фольга и проволочная оплетка) защищает от электромагнитных помех. Внешняя оболочка из белого ПВХ (Ø6,8 мм) устойчива к ультрафиолету и осадкам;

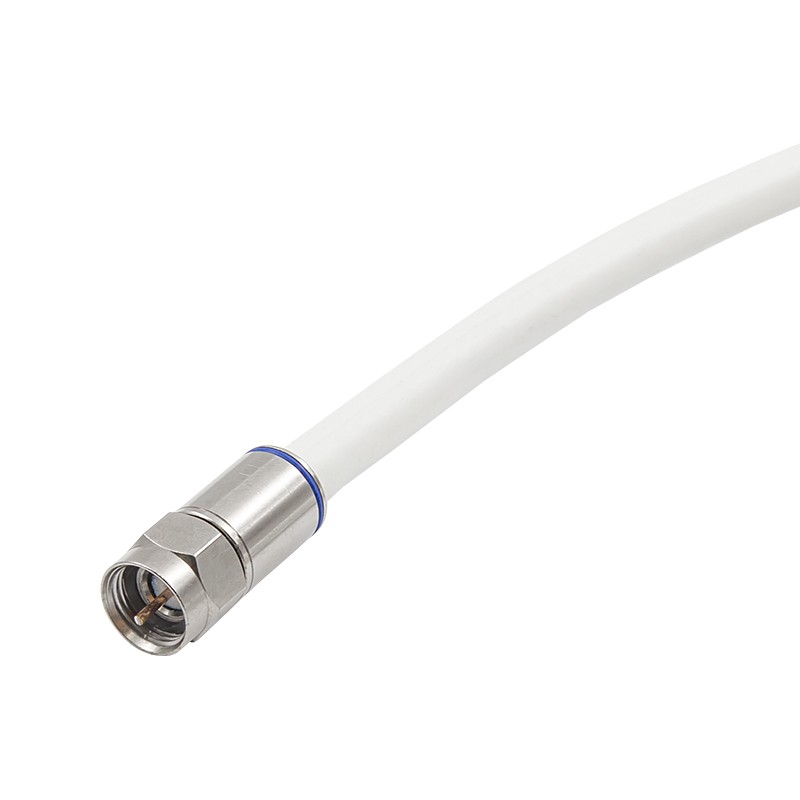

• На одном конце установлен разъем F-male — коннектор 75 Ом, применяемый в телевизионном оборудовании;

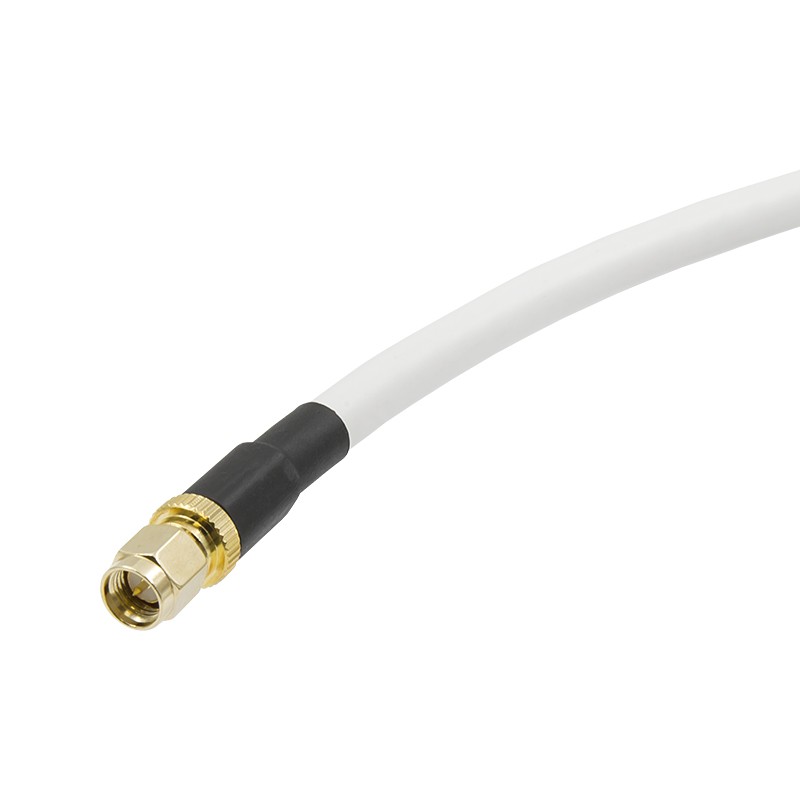

• На противоположном конце закреплен разъем SMA-male — компактный коннектор 50 Ом для радиочастотного оборудования (в том числе для мобильной связи).

Различие импедансов (75 Ом кабеля и 50 Ом разъема) вызывает рассогласование, при котором часть энергии сигнала отражается в источник. Однако потери от этого эффекта редко превышают 4%, что приемлемо для большинства задач при достаточном уровне сигнала оператора.

Где применяется сборка F-male/SMA-male?

Сборка предназначена для подключения аппаратуры с коннекторами разных серий:

• Внешних антенн с разъемами F-female к 4G/LTE-роутерам и модемам с портами SMA-female;
• Репитеров и усилителей сигнала с F-разъемами к антеннам с SMA-коннекторами;
• Телевизионных делителей мощности и других комплектующих к аппаратуре 50 Ом;
• Измерительных приборов и анализаторов спектра при работе с антеннами 75 Ом.

Почему выгоднее купить готовую сборку?

Кабельная сборка с разными разъемами одновременно решает задачу по подключению оборудования и обеспечению совместимости.

• Меньше потерь без использования переходников. При альтернативном подходе потребовался бы кабель с одинаковыми разъемами и переходник. Каждый дополнительный разъем добавляет 0,5–1 дБ потерь. С переходником в системе появляется четыре точки контакта вместо двух, что увеличивает затухание. При слабом сигнале оператора эта разница может оказаться критичной;
• Выше механическая надежность. Переходник создает точку напряжения: при изгибах нагрузка концентрируется, что приводит к ослаблению контакта. Вибрации постепенно разбалтывают резьбовые соединения. Прямое подключение одним кабелем снижает эти риски;
• Разъемы установлены профессионально с контролем качества. Каждое изделие проходит производственный контроль: проверяется электрическая проводимость, отсутствие короткого замыкания и измеряется коэффициент стоячей волны (КСВ). Это гарантирует минимальные потери сигнала при передаче.

Оформить заказ на кабельную сборку можно через сайт, нажав кнопку «В корзину». Доставка осуществляется по всей России! Также мы изготавливаем кабельные сборки по индивидуальным заданиям с различными конфигурациями разъемов (N-типа, RP-SMA, BNC, TNC, FME и др.). Все интересующие вопросы можно задать нашим специалистам по телефону 8-800-3333-965!
