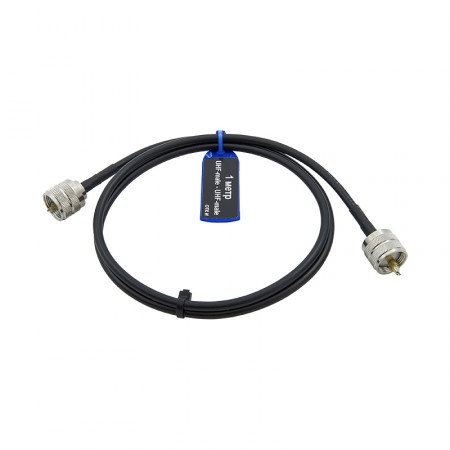

Кабельная сборка длиной 1 метр с установленными штекерами UHF-male (PL-259) для соединения радиостанций с антеннами. Кабель RG-58 имеет малый диаметр и легко прокладывается как в помещениях, так и в транспорте. Этот соединительный провод вносит минимальные потери и подходит для коротких коммутаций, когда соединяемые устройства расположены в непосредственной близости.
Разъемы UHF для радиостанций
Коннекторы серии UHF являются одними из старших ВЧ-разъемов, разработанных еще в 1930-е гг. Со временем эти соединители были вытеснены более современными разновидностями, однако разъемы UHF продолжают использоваться в радиостанциях гражданского диапазона (Си-Би). Часто эти коннекторы можно встретить на радиостанциях для наземного и водного транспорта, а также на соответствующих антеннах. Эта кабельная сборка оснащена двумя разъемами «папа», которые также имеют общеупотребительное название PL-259.
К традиционным недостаткам этой серии относится непостоянство импеданса, который может колебаться в диапазоне 30–50 Ом. Поскольку не существует жесткой стандартизации UHF-соединителей, производительность таких комплектующих также может колебаться в существенных пределах. В связи с этих UHF-разъемы обычно не рекомендуется использовать для передачи сигнала частотой свыше 300 МГц.
Кабель RG-58 как основа для надежной радиосвязи
За основу кабельной сборки взят кабель RG-58 A/U с сопротивлением 50 Ом. Этот кабель имеет универсальное применение и на низких частотах обеспечивает пренебрежительно малые потери мощности. Например, на частоте 150 МГц затухание в кабеле 1 м составит около 0,15 дБ, а на частоте 280 МГц — около 0,20 дБ.
Кабель имеет коаксиальную структуру и обеспечивает качественную изоляцию от внешних помех благодаря двойному экрану:
- Проводящая жила (Ø1,0 мм) выполнена из чистой меди;
- Диэлектрик из вспененного полиэтилена обеспечивает необходимую гибкость кабеля, стабильность сопротивления и постоянство параметров;
- Двойной экран (фольга + проволочная оплетка) защищает кабель от посторонних сигналов, которые могут поступать от соседних проводов или работающих электрических устройств;
- Внешняя оболочка (Ø5,0 мм) из ПВХ черного цвета выполняет защитную функцию. Она оберегает кабель от пыли, осадков и влияния солнечных лучей.
Кабельные сборки на базе RG-58 A/U могут использоваться при температурном режиме от -40°C до +70°C. Монтаж допускается при температуре от -20°C до +50°C.
Как мы изготавливаем и проверяем кабельные сборки
Качественные коммутационные элементы в любой системе связи не менее важны, чем сами приемные и передающие устройства. Мы это знаем, и уделяем особое внимание при изготовлении соединительных компонентов.
- При производстве применяются только обжимные разъемы, обеспечивающие надежность и долговечность;
- Разъемы тщательно пропаиваются, чтобы исключить некачественный контакт;
- После монтажа на провод устанавливается термоусадка, которая скрывает обжимную гильзу и защищает коннектор от влаги;
- По завершении инженер проверяет качество работы и тестирует кабельную сборку.
В продажу поступают только проверенные экземпляры, которые гарантированно работают и не имеют дефектов! В каталоге доступен большой ассортимент готовых позиций. Нестандартные конфигурации можно заказать через конструктор кабельных сборок. По вопросам об оборудовании и способах усиления связи обращайтесь к менеджерам по телефону 8-800-3333-965!
Характеристики | |
Разъем (сторона 1) | UHF-male (PL-259) |
Разъем (сторона 2) | UHF-male (PL-259) |
Длина | 1 м |
Марка кабеля | RG-58 A/U |
Центральный проводник (материал) | медь |
Центральный проводник (диаметр) | 1,00 мм |
Изоляция (материал) | вспененный полиэтилен |
Изоляция (диаметр) | 2,90 мм |
Экран | двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия) |
Конфигурация оплетки | 112 x 0,12 мм |
Диаметр экрана | 3,43 мм |
Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
Внешняя оболочка (диаметр) | 5,00 мм |
Цвет | черный |
Волновое сопротивление | 50 ±3 Ом |
Погонная емкость | 83,3 пФ/м |
Скорость распространения | 80% |
Возвратные потери | ≥ 20 дБ |
Эффективность экранирования | ≥ 90 дБ |
Сопротивление внутреннего проводника по постоянному току | 26 Ом/км |
Сопротивление внешнего проводника по постоянному току | 35 Ом/км |
Сопротивление изоляции | 1000 МОм/км |
Испытательное напряжение изоляции | 3000В |
Напряжение пробоя оболочки | 1000В |
Затухание (на 100 м) |
150 МГц: 14,60 дБ 280 МГц: 20,70 дБ 350 МГц: 22,50 дБ 400 МГц: 23,00 дБ 800 МГц: 31,10 дБ 900 МГц: 36,50 дБ 1200 МГц: 39,10 дБ 1500 МГц: 47,70 дБ 1800 МГц: 52,50 дБ 1900 МГц: 53,00 дБ 2000 МГц: 55,40 дБ 2500 МГц: 61,10 дБ 2700 МГц: 69,00 дБ 3000 МГц: 75,00 дБ |
Минимальный радиус изгиба (однократный) | 25 мм |
Минимальный радиус изгиба (многократный) | 100 мм |
Усилие на разрыв | 200 Н |
Стойкость к сдавливанию | 10 Н |
Рабочая температура | от -40°C до +70°C |
Температура монтажа | от -20°C до +50°C |
Температура хранения | от -40°C до +70°C |
