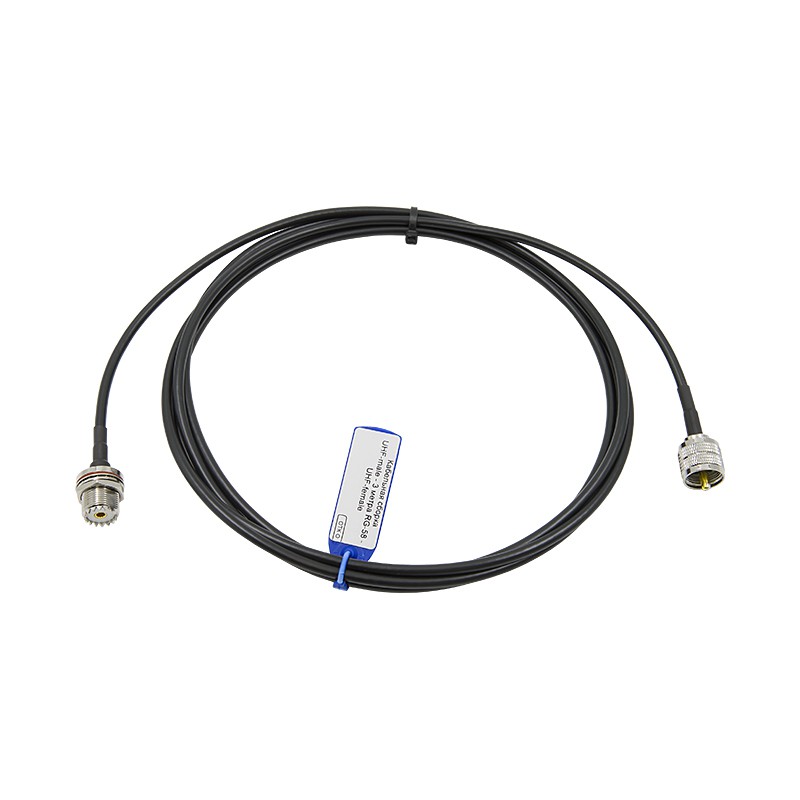

Кабельная сборка UHF-male (PL-259) - 3 метра RG-58 - UHF-female (SO-239)

Соединительный кабель длиной 3 метра на базе марки RG-58 с разъемами UHF-male (PL-259) и UHF-female (SO-239) — универсальное решение для радиостанций. Кабельная сборка подходит для использования в качестве удлинителя или для соединения аппаратуры с разным типом входов. Диаметр провода — 5 мм.

Для кого предназначена сборка PL -259/ SO -239?

Комбинация разъемов «вилка-розетка» делает эту кабельную сборку готовым удлинителем. Самые распространенные варианты использования:

• Удлинение встроенного кабеля магнитной или врезной автомобильной антенны;
• Наращивание существующей кабельной сборки между рацией и антенной;
• Соединение радиостанции с удаленной антенной через промежуточный участок;
• Замена поврежденного участка кабельной линии без полного демонтажа;
• Временное удлинение для тестирования радиосистемы в разных конфигурациях.

Разъемы UHF-типа широко применяются в CB-радиостанциях (27 МГц) и аппаратуре VHF-диапазона (136–174 МГц). Несмотря на название «UHF» (Ultra High Frequency), эти разъемы обычно не используются с сигналом свыше 300 МГц. На более высоких частотах они неэффективны из-за нестабильного сопротивления, которое увеличивает потери и отражения сигнала.

Кабельная сборка для радиостанций

Длина 3 метра оптимальна как дополнительный участок кабеля — достаточно для большинства задач удлинения без избыточных потерь сигнала.

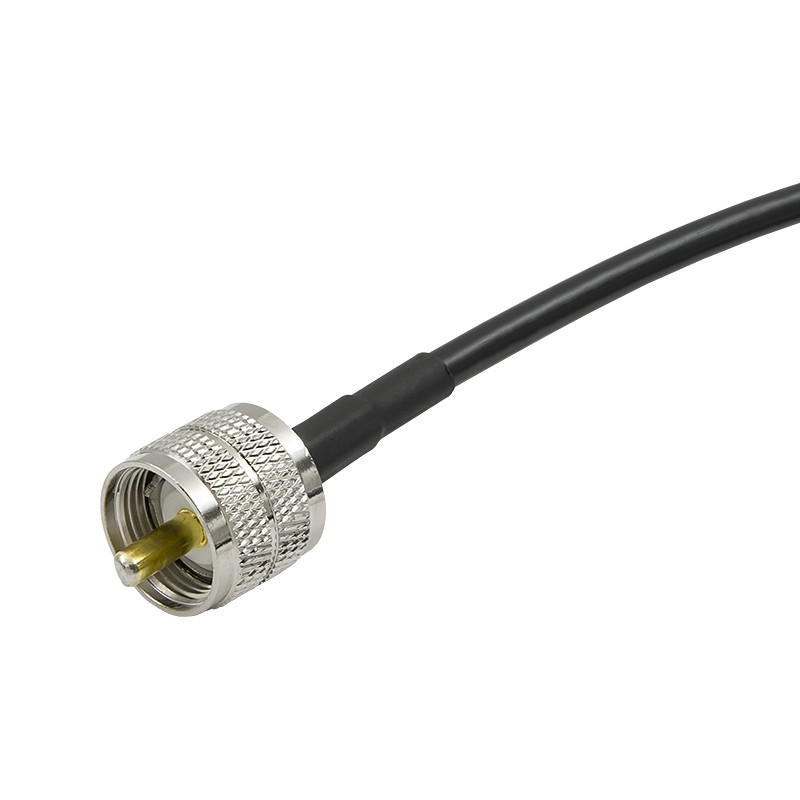

• Сочетание разъемов UHF-male / UHF-female. На концах кабеля установлены разъемы UHF-серии в комбинации папа/мама. Это классический стандарт разъемов, разработанный в 1930-х годах в Америке и до сих пор широко применяемый в радиолюбительской и персональной радиосвязи;
• Обжимной монтаж коннекторов. Разъемы установлены обжимным методом, который обеспечивает максимальную надежность. Корпус прижимается гильзой к оболочке кабеля специальным инструментом (кримпером), центральный контакт припаивается к жиле;

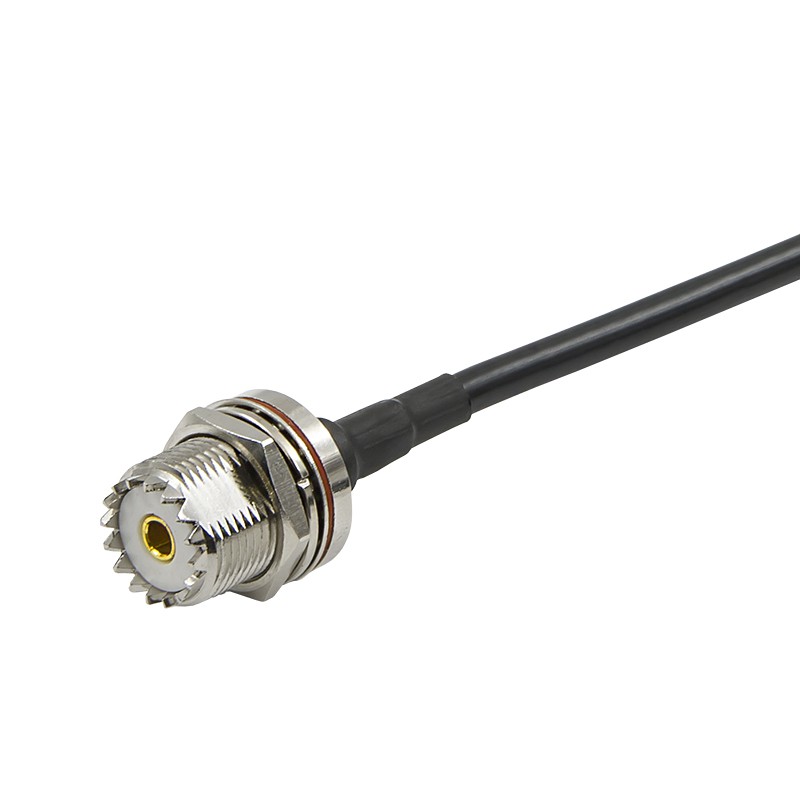

• Гайка для приборного монтажа. Разъем UHF-female (SO-239) на этой сборке комплектуется монтажной гайкой. Это позволяет зафиксировать конец кабеля на корпусе оборудования или любой плоской поверхности. Гайка обеспечивает надежное крепление и снижает механическую нагрузку при накручивании ответного разъема;
• Защита от влаги и пыли. Места соединения защищены термоусадочной трубкой от проникновения влаги. Кабель можно использовать на открытых пространствах без дополнительной герметизации.

Из чего состоит кабель RG-58?

Преимущество марки RG-58 A/U — компактность и гибкость. Тонкий кабель (Ø5,0 мм) легко прокладывается в ограниченных пространствах салона автомобиля, он не требует широких отверстий для ввода и удобно сворачивается при транспортировке.

Кабель имеет центральную жилу из сплошной меди (Ø1,0 мм), которая обеспечивает хорошую проводимость. Двойной экран защищает от помех и наводок. Внешняя оболочка из черного ПВХ устойчива к температурам от -40°C до +70°C.

Затухание на 3 метрах составляет около 0,45 дБ для частоты 150 МГц и 0,62 дБ для частоты 280 МГц. Для стационарных раций такие потери минимальны и практически не влияют на дальность связи.

Каждая наша сборка проходит предпродажную проверку проводимости и отсутствия короткого замыкания. После прохождения ОТК к изделию присоединяется бирка для простой идентификации с указанием разъемов, типа кабеля и длины.

Как заказать кабельную сборку?

Для этого положите товар в корзину на сайте и оформите заказ. Доставка осуществляется по России транспортными компаниями. В каталоге на сайте много готовых сборок с разными конструктивными параметрами. Также вы можете использовать конструктор кабельных сборок для создания нужного изделия. Задать вопросы и получить консультации по товару можно по бесплатному номеру 8-800-3333-965!
