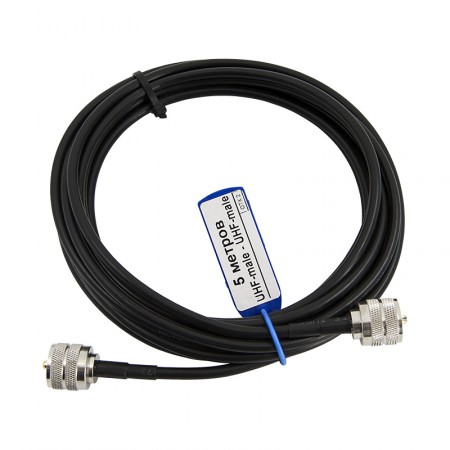

Кабельная сборка UHF-male - 5 метров RG-58 - UHF-male

Кабель для соединения стационарной рации с антенной, на который установлены коннекторы UHF-папа (вилка PL-259). Малый диаметр кабеля (всего Ø5 мм) делает монтаж и прокладку провода простым и удобным в зданиях и автомобилях. Эта кабельная сборка является типовым компонентом радиосистем, который используется при размещении аппаратуры на дистанции до 5 метров друг от друга.

Разъемы UHF-серии для оборудования радиостанций

UHF — серия разъемов, которая была разработана для передачи ВЧ-сигнала в 30-х гг. Хотя со времени их внедрения в радиосвязь прошло более 90 лет, они все еще применяются со стационарными рациями для наземного и речного транспорта. Чаще всего коннекторы серии UHF используются для подключения наружной антенны к радиоприемнику, установленному в кабине или рубке транспортного средства.

К недостаткам этих ВЧ-коннекторов принято относить нестабильный импеданс, который может «проседать» с 50 до 30 Ом. Поскольку разъемы не стандартизированы, их рабочие показатели могут отличаться в зависимости от производителя. В связи с этими особенностями обычно соединители UHF ограничены частотой сигнала 300 МГц и не применяются в более высокочастотных системах.

Кабель снижения RG-58 для радиостанций

Основа сборки — кабель RG-58 A/U с цельной медной жилой. Провод имеет сопротивление 50 Ом и передает сигнал с малым затуханием. Поскольку радиостанции обычно используют сигнал до 300 МГц, можно говорить о крайне низких потерях кабеля в рабочем диапазоне. Вносимое кабелем затухание на частоте 150 МГц составит около 0,73 дБ, а на частоте 280 МГц — порядка 1,0 дБ.

Структурно RG-58 A/U представляет собой коаксиал с двойной экранировкой:

• Центральная жила Ø1,0 мм из меди (медная проволока);
• Диэлектрический слой Ø2,9 мм из вспененного полиэтилена. Физические характеристики материала подобраны таким образом, чтобы обеспечить волновое сопротивление 50 Ом по всей длине кабельной трассы;
• Экран из фольги обертывает диэлектрик и обеспечивает сплошную защиту от помех и наводок;
• Проволочная оплетка является основным экраном, который «собирает» побочные сигналы и препятствует их воздействию на линию передачи;
• Наружная оболочка (Ø5,0 мм) из черного ПВХ создает защитную преграду для влаги, мелких частиц и механических воздействий. Материал устойчив к УФ-лучам.

Кабель RG-58 A/U для раций может эксплуатироваться при высоких и низких температурах (в пределах -40°C до +70°C). Монтаж разрешен в более узком диапазоне от -20°C до +50°C.

Как мы изготавливаем наши кабельные сборки?

Кабельные сборки с разъемами UHF создаются вручную нашими инженерами и проходят несколько уровней проверки. Производственный процесс налажен таким образом, чтобы исключить брак и обеспечить равномерное высокое качество продукции:

• Комплектующие (кабели, разъемы) проходят регулярную ревизию, что исключает колебания качества по вине поставщиков. Наши инженеры удостоверяют, что поступающие от поставщиков комплектующие имеют стабильные высокие показатели;
• Для кабельных сборок применяются разъемы под обжим с напаиваемым центральным пином. По нашему опыту, именно такие разъемы имеют максимальную долговечность, даже если джампер часто подключается и отключается от оборудования;
• Должная изоляция от влаги и пыли обеспечена термоусадкой, которая защищает район обжима. Установка термоусадочной трубки также придает сборке солидный вид завершенного изделия;
• После обжима разъемов кабель проходит тестирование: инженер проверяет физическую устойчивость коннекторов, а также тестирует линию передачи.

Кабельные сборки от GSM-Репитеры.РУ — надежное решение для радиосистемы. Мы предлагаем кабели с разным сочетанием коннекторов: ознакомиться с полным списком можно в каталоге, а оформить заказ на редкую индивидуальную позицию — на странице конструктура. Дополнительная информация о товарах и техническая консультация доступны у наших менеджеров по номеру 8-800-3333-965!
