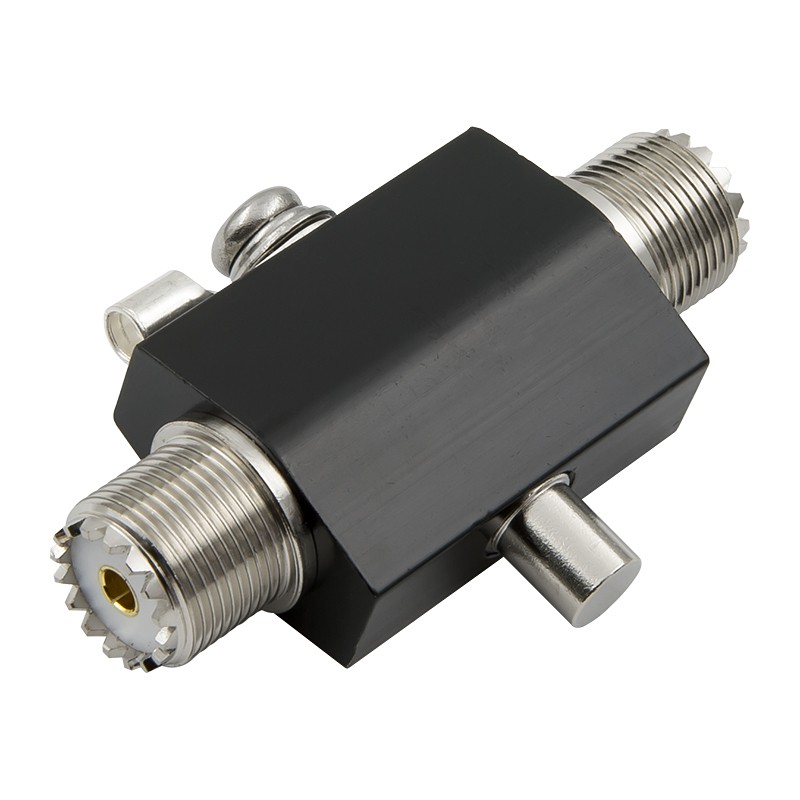

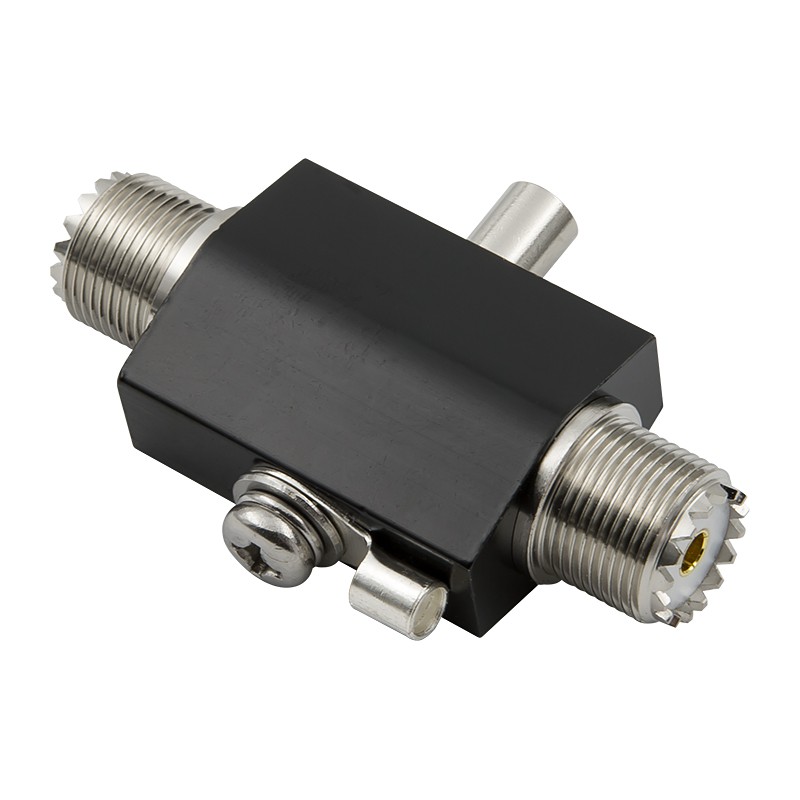

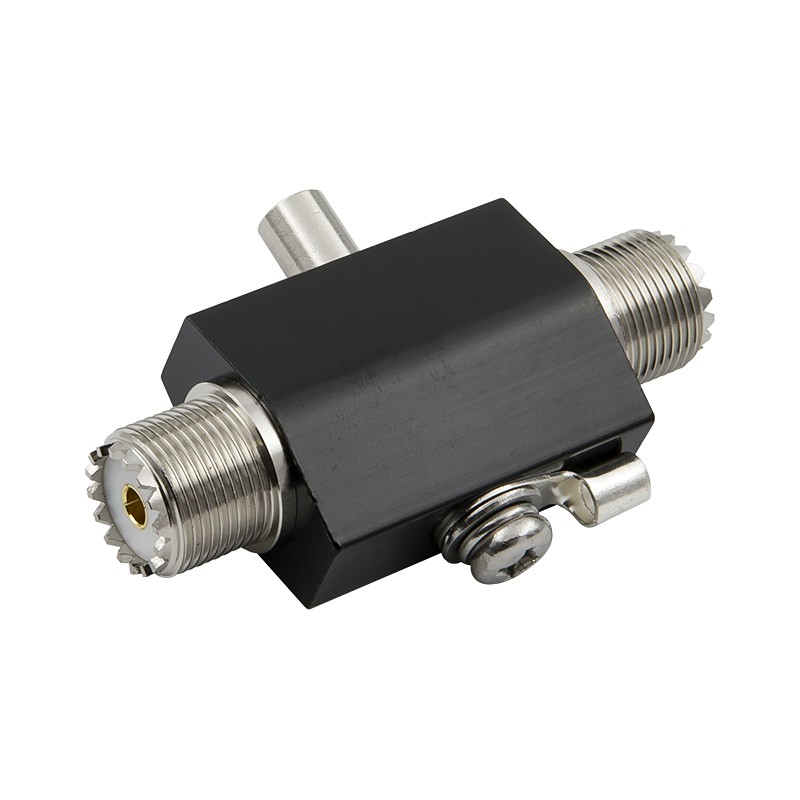

Грозоразрядник SP1000 (UHF-female - UHF-female)

Грозоразрядник — устройство для защиты чувствительно радиооборудования во время грозовой ситуации или при накоплении электростатики на кабельной линии по иным причинам. Модель SP1000 с разъемами UHF-типа подключается между антенной и радиостанцией и срабатывает, когда напряжение в линии превышает пороговое значение. В этот момент излишний ток отводится на боковую линию заземления, препятствуя прохождению к радиоприемнику.

Установка грозозащиты требует наличия «земли»: боковой винт устройства должен соединяться кабелем с шиной заземления или заземляющим контуром здания.

Зачем нужна грозозащита для радиостанции?

Даже при отсутствии прямого попадания молнии в антенну в кабельной линии рации может образоваться статический заряд. Такой эффект может быть вызван предгрозовым положением, удаленными разрядами молнии и другими погодными явлениями. Чтобы защитить оборудование при использовании наружной антенны, используются модули грозозащиты, которые отводят опасный потенциал на землю.

Работа грозозащиты SP1000 основана на газоразрядном элементе:

• В обычной ситуации модуль не влияет на прохождение сигнала, кабельная линия между радиоприбором и антенной работает как обычно;
• Когда в линии возникает опасный ток, происходит ионизация газа между электродами газонаполненной капсулы и он становится проводником;
• Ток перестает проходить по кабельной линии и «стекает» в направлении газоразрядного элемента, а затем через клемму заземления отводится «в землю»;
• Когда напряжение спадает, газоразрядник восстанавливает исходные свойства и снова начинает пропускать сигнал по линии связи.

Модуль SP1000 является многоразовым (до 300 срабатываний), однако в нем предусмотрена возможность замены газонаполненной капсулы (разрядника). По умолчанию прибор поставляется с разрядником 2R230 c напряжением пробоя 230В.

Использование со стационарными радиостанциями

Эта модель грозозащиты предназначена для работы на относительно низких частотах, которые используются радиостанциями стандартов CB, VHF и UHF.

• Разъемы UHF-типа. Корпус устройства оснащен разъемами SO-239 (UHF-розетка) и PL-259 (UHF-вилка). Такая комбинация обеспечивает удобство и простоту встраивания между РЧ-кабелем и прибором. Защиту можно накрутить на разъем антенны или прибора. Рекомендуется использовать два экземпляра SP1000 (на стороне радиостанции и на стороне антенны) для максимальной защиты, особенно при длинных кабельных линиях;
• Рабочий диапазон частот до 1 ГГц. Этот вид коннекторов предназначен для работы с бытовыми и профессиональными радиостанциями. Наилучшие характеристики и стабильность импеданса достигаются на частотах до 500 МГц, максимальная частота — 1000 МГц. Для ВЧ-применений выпускается отдельная модель SP3000 (до 3 ГГц);
• Низкие вносимые потери и КСВ. В обычной ситуации грозозащита практически не влияет на уровень проходящего сигнала, вносимое затухание не превышает 0,3 дБ. Уровень КСВ находится на отметке 1,2;

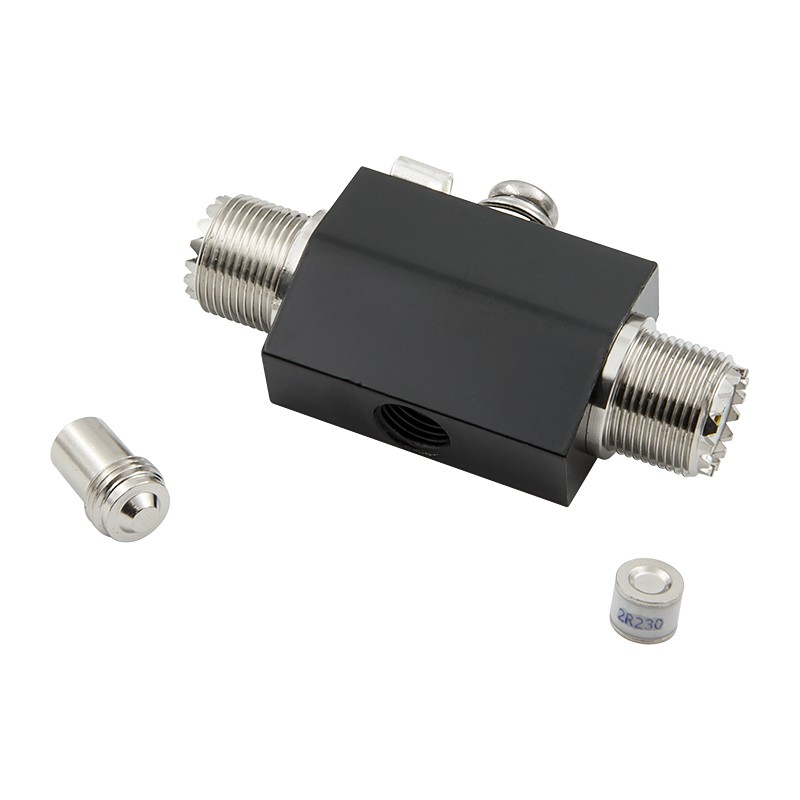

• Заменяемый газоразрядник. Газонаполненный элемент можно сменить (например, если он полностью выгорел). Для этого достаточно открутить боковой винт и поменять капсулу на новую.

Грозозащита не спасает от прямого попадания молнии в антенну (для таких нагрузок требуется громоотвод), но повышает устойчивость системы к случайным «всплескам» электростатики. Чтобы купить SP1000, нажмите «В корзину» и сформируйте заказ онлайн. Задать вопрос или получить консультацию о системах связи всегда можно по телефону 8-800-3333-965!
