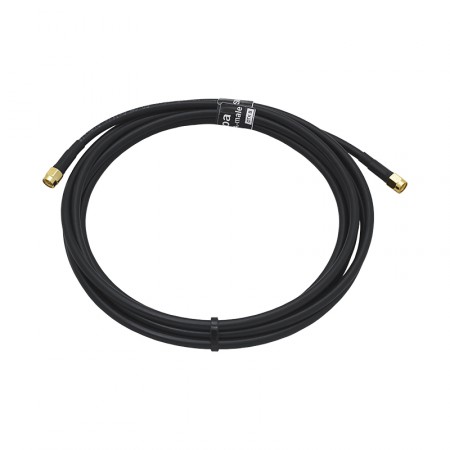

Кабельная сборка SMA-male - 3 метра RG-58 - SMA-male

Цена: 750 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3269

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабель длиною 3 метра для LTE-роутеров, модемов, шлюзов и других устройств, оснащенных антенным коннекторами серии SMA. На концах этой кабельной сборки находятся SMA-вилки (male). Кабель — марка RG-58 A/U. При помощи этого соединительного джампера вы можете подключить к сотовым приборам некоторые типы антенн, измерительных устройств, усилителей и т. п.

Кабельная сборка SMA для мобильных (сотовых) устройств

Многие устройства сотовой связи поставляются без антенн. Также бывает, что штатный антенный кабель слишком короток для удобного подключения оборудования. В этих случаях, а также во многих других на помощь приходят более длинные кабельные сборки, имеющие совместимые ВЧ-коннекторы. Эта сборка имеет длину 3 метра, а на ее концах установлены разъемы SMA-male.

Разъемы серии SMA хорошо известны своей надежностью, прочностью и простотой. Благодаря резьбовому креплению, обеспечивается надежный контакт, а компактные габариты упрощают монтаж и прокладку кабеля в бытовых и промышленных условиях. Серия SMA-разъемов устанавливается на самые разные ВЧ-приборы, включая:

  • Промышленные (корпусные) модемы, а также роутеры со слотом для SIM-карты;
  • Телефоны GSM/3G/LTE (стационарные), а также сотовые шлюзы FXS/FXO;
  • Усилители (репитеры) для автомобилей, маломощные антенные усилители, некоторые другие виды усилителей связи;
  • Устройства, определяющие собственное местонахождение посредством систем глобального позиционирования (GPS, Glonass, BeiDou и др.);
  • Специальное оборудование, работающее в свободных диапазонах, не требующих лицензии (например, WiFi, 433 МГц и т. п.);
  • Приборы измерения мощности сигнала и спектра, разнообразные тестеры и анализаторы.

Для всех вышеперечисленных приборов также изготавливаются антенны, которые могут подключаться непосредственно к устройству или размещаться на расстоянии от него. Во втором случае для соединения используются кабельные сборки.

Кабельная линия представлена маркой RG-58 A/U, которая имеет наружный диаметр 5,00 мм. Этот кабель — одно из универсальных решений для подключения ВЧ-оборудования на небольших расстояниях. На расстоянии 3 метров провод оказывает минимальное воздействие на сигнал, приводя лишь к незначительному его ослаблению.

Преимущество кабеля RG-58 A/U — цельная медная жила и двойной экран (фольга, оплетка). Жила диаметром 1,02 мм и экран разделены слоем вспененного полиэтилена, который необходим, чтобы в проводе сохранялась соосная структура. Наружная оболочка выполнена из ПВХ черного цвета: она устойчива к влаге, пыли, солнечному УФ-излучению. Эксплуатация кабеля допустима при температурном режиме от -40°C до +70°C.

Метод производства и 3-этапное тестирование

На нашем производстве применяются обжимные разъемы S-111F, которые закрепляются на кабеле методом опрессовки. На заранее подготовленный отрезок кабеля напаивается центральный контакт (игла) и надевается корпус разъема. Чтобы корпус удерживался на кабеле, на его выступающую часть надевается втулка из металла, которая подвергается механической деформации при помощи кримпера. Чтобы защитить место обжима от нежелательных воздействий, поверх накладывается фрагмент термоусадочной трубки.

По завершении производства проходит тестирование кабельной сборки, которое включает в себя три этапа:

  1. Проверку центральной жилы на передачу сигнала («прозвон» проводника);
  2. Проверку на короткое замыкание (проверяется, что центральная жила не замкнута на оплетку / корпус);
  3. Физическая проверка разъемов на надежность обжима.

Только исправные и проверенные кабельные сборки, успешно прошедшие испытания, передаются на доставку клиенту или поступают в продажу!

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-male
Длина 3 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
RG-58 RG-58
Длина
3 м 3 м
Разъёмы
SMA-SMA SMA-SMA
Импенданс
50 Ом 50 Ом
