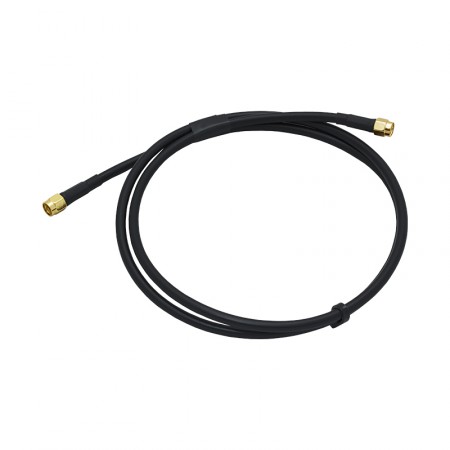

Кабельная сборка SMA-male - 1 метр RG-58 - SMA-male

Цена: 660 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3268

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Метровая кабельная сборка RG-58 с разъемами SMA-male пригодится для подключения антенн и измерительных приборов к различных устройствам сотовой связи, таким как 4G-роутеры, модемы, телефоны и усилители. Благодаря длине 1 метр, вы сможете вынести антенну из изолированного пространства, где установлено оборудование, или соединить анализатор спектра с тестируемым устройством.

Кабель SMA для устройств мобильной связи

Часто для соединения радиооборудования с антенной или другим прибором не нужны длинные кабельные линии. В этих случаях можно воспользоваться метровой кабельной сборкой, которая позволяет разместить подключаемые устройства на небольшом расстоянии друг от друга.

Коннекторы типа SMA — это одни из самых распространенных видов ВЧ-соединителей, которые устанавливаются производителями на целом ряде популярных мобильных устройств. Часто к этим устройствам для их работы нужно подключить выносную антенну, а в некоторых случаях — измерительное оборудование. Обычно SMA-разъем можно встретить на следующих типах устройств:

  • Роутеры 4G/LTE и сотовые терминалы (модемы);
  • Настольные телефоны GSM, шлюзы для звонков через сотовую сеть;
  • Сотовые репитеры для транспортных средств и некоторые другие виды усилителей;
  • Устройства приема сигнала GNSS (GPS/ГЛОНАСС);
  • Оборудование нелицензируемых ISM-диапазонов и WiFi;
  • Измерительное оборудование, в том числе анализаторы спектра, следящие генераторы, детекторы мощности и т. п.;
  • Выносные комнатные или уличные антенны для приборов, указанных выше.

Основа сборки — кабель RG-58 A/U. Эта марка коаксиального кабеля обладает достаточной гибкостью, что делает ее удобной для монтажа или использования в полевых условиях. Центральный элемент кабеля — проводящая медная жила диаметром 1,00 мм. Жилу окружает слой вспененного полиэтилена: этот диэлектрик обеспечивает соосное (co-axial) расположение всех элементов провода. Вокруг диэлектрика располагается внешний проводник, отвечающий за экранирование (фольга и оплетка). Защита от атмосферных воздействий обеспечена оболочкой черного цвета из ПВХ (диаметром 5,00 мм). Наружный слой устойчив к перепадам температуры и предохраняет проводящие элементы провода от пыли, влажности, солнечных лучей.

На расстоянии 1 метра кабельная сборка не вносит ощутимых потерь в мощность сигнала. Затухание при частоте 900 МГц (протокол GSM-900) при прохождении по кабелю составит около 0,37 дБ, а на частоте 2600 МГц (протокол LTE Band 7) — около 0,6 дБ. При расчете потерь на линии отдельно учитывают разъемы (типовое значение — ≤ 1 дБ на коннектор).

Производство обжимом и 3 этапа тестирования

Для этой кабельной сборки нами выбраны обжимные разъемы, поскольку именно они обеспечивают максимальную надежность и качество контакта. Для установки разъемов применяется кримпер (обжимной инструмент). Наконечник удерживается на проводе за счет муфты, которая в процессе монтажа деформируется и плотно охватывает часть разъема и провода. В результате коннектор не «стягивается» с кабеля даже при частом использовании, выдерживает множество отсоединений и при бережном обращении служит многие годы. Для герметичности на каждом разъеме также устанавливается термоусадка, которое изолирует область обжима от опасных воздействий.

После того, как кабельная сборка изготовлена, она проходит несколько тестов, которые выявляют любые производственные недостатки. Во-первых, разъемы проверяются на качество обжима (разъемы не должны «прокручиваться» или двигаться вдоль провода). Во-вторых, тестируется целостность проводящей жилы. В-третьих, проверяется, что в процессе установки разъемов не было допущено КЗ. Только после успешного тестирования изделие отправляется заказчику или в продажу.

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-male
Длина 1 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,12 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Тип кабеля
RG-58 RG-58
Длина
1 м 1 м
Разъёмы
SMA-SMA SMA-SMA
Импенданс
50 Ом 50 Ом
