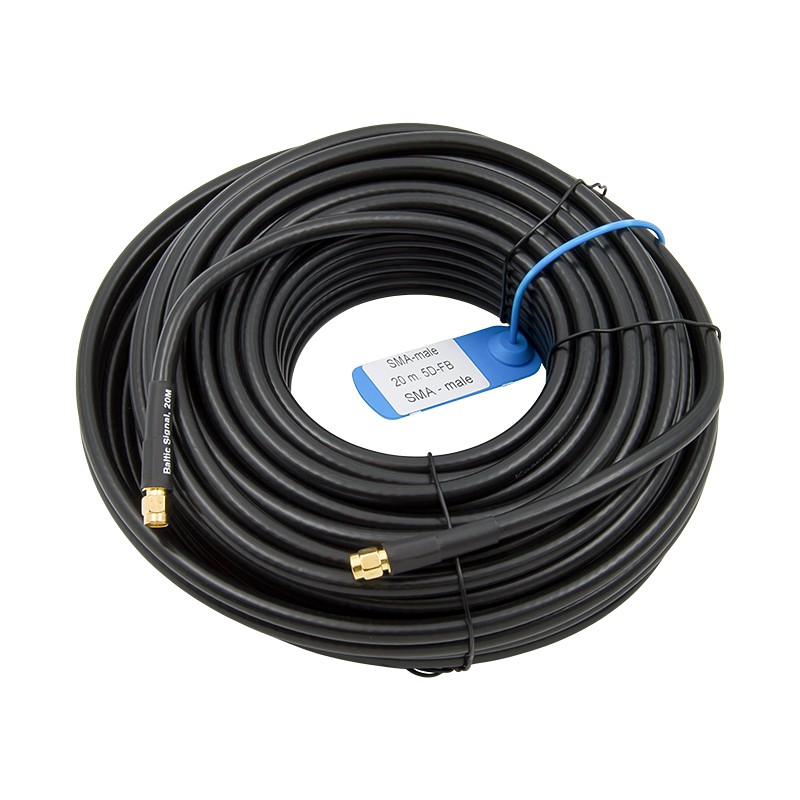

Кабельная сборка SMA-male - 20 метров 5D-FB - SMA-male

Кабельная трасса с коннекторами SMA-male длиною 20 метров. Такую сборку выбирают, когда антенна находится на крыше или за окном, а роутер, модем или усилитель стоят глубоко внутри помещения. Кабель 5D-FB отлично справляется с этой задачей: его погонное затухание достаточно мало, чтобы на двадцатиметровом отрезке сигнал дошел до устройства в рабочем состоянии.

Где применяется?

В сборке задействованы разъемы SMA, которые распространены в радиооборудовании потребительского и профессионального класса. Изделие подходит для соединения:

• LTE-роутеров, промышленных модемов и GSM-шлюзов с уличными антеннами;
• Репитеров и усилителей сигнала с донорскими или абонентскими антеннами;
• Навигационного оборудования GPS и ГЛОНАСС с выносными антеннами;
• Измерительных приборов — анализаторов спектра, генераторов сигналов, детекторов мощности;
• Радиоустройств ISM-диапазонов: 433 МГц, 868 МГц, WiFi.

Затухание на 20 метрах

5D-FB — коаксиал с хорошими характеристиками для кабелей своего класса. Погонное затухание на 20-метровом отрезке составит около 4 дБ на частотах 900 МГц, 6 дБи на 1800 МГц и 7,2 дБ на высоких LTE-частотах 2500 МГц. К этому следует прибавить потери на разъемах — до 1 дБ на каждый конец.

Для большинства стационарных установок с усилителем или направленной антенной такие показатели потерь являются приемлемыми. Если же сигнал исходно слабый и каждый децибел на счету — стоит рассмотреть кабель с меньшим погонным затуханием, например, 8D-FB или 10D-FB.

Кабель и технология сборки

Характеристики кабеля напрямую влияют на то, как сборка поведет себя в реальных условиях — при прокладке, в мороз или под прямыми лучами солнца. Вот что важно знать о материалах и конструкции:

• Марка кабеля — 5D-FB CCA PVC, волновое сопротивление 50 Ом, внешний диаметр 7,5 мм. При 20-метровой трассе такой диаметр дает разумный баланс между потерями и удобством монтажа: кабель не перегружает разъемы своим весом и спокойно ложится в канал или под плинтус;
• Центральный проводник — алюминий, плакированный медью, диаметром 1,8 мм. На радиочастотах ток концентрируется в тонком поверхностном слое проводника — именно там, где нанесено медное покрытие. Это позволяет получить характеристики, близкие к цельномедному проводнику, при меньшей стоимости;
• Двойной экран — алюминиевая фольга и алюминиево-магниевая оплетка. Фольга закрывает сплошным слоем то, что оплетка физически не перекрывает, — в итоге сигнал внутри кабеля не смешивается с окружающими помехами, даже при прокладке рядом с сетевыми проводами или бытовой электроникой;
• Внешняя оболочка из ПВХ устойчива к влаге, перепадам температур и ультрафиолету. Кабель можно прокладывать у окна или на балконе без риска растрескивания оболочки;
• Рабочая температура — от -40°C до +75°C. Сборка сохраняет характеристики как в неотапливаемых помещениях зимой, так и в нагретых металлических шкафах летом;
• Минимальный радиус однократного изгиба — 50 мм. Достаточно, чтобы обойти угол стены или обогнуть дверной косяк без риска переломить центральную жилу.

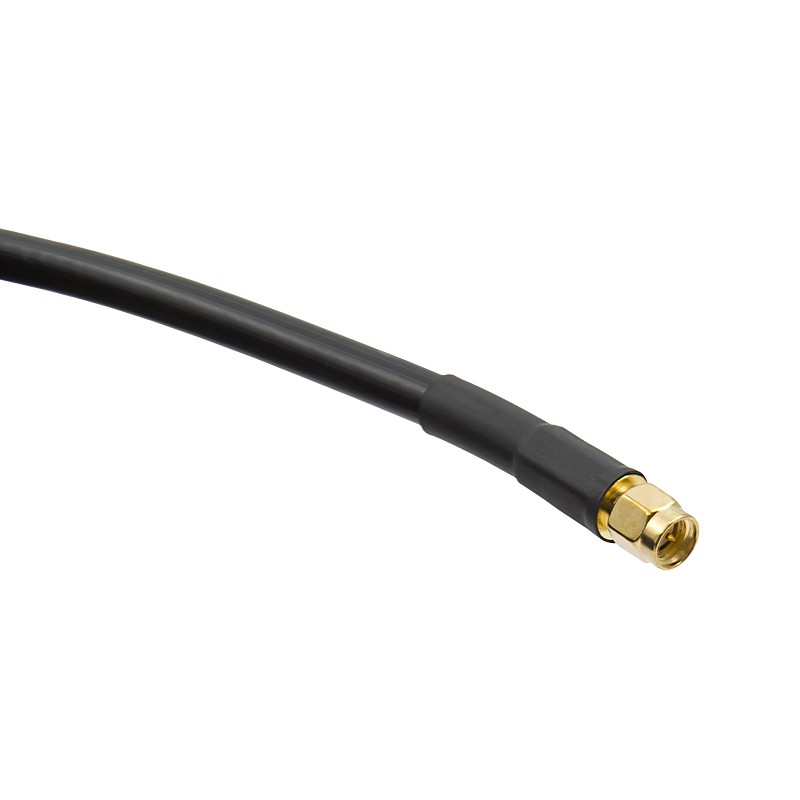

Разъемы крепятся методом обжима с пайкой центральной жилы и фиксацией корпуса обжимной гильзой. Место стыка закрывается термоусадочной трубкой. Каждая сборка проходит контроль: проверяется целостность проводника, отсутствие КЗ и качество обжима.

Оформить заказ можно прямо сейчас через корзину. Нужна другая длина или иные разъемы? Соберем под ваши параметры! Если задача нестандартная — звоните по номеру 8-800-3333-965!
