Кабельная сборка SMA-male - 15 метров 5D-FB - SMA-male

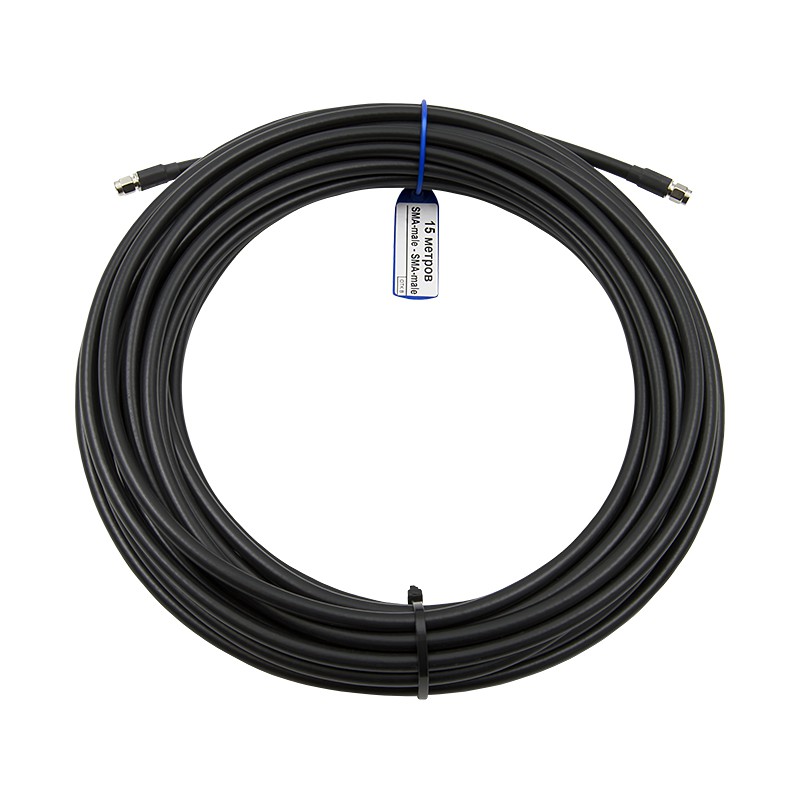

15-метровый кабель с коннекторами SMA-male (штекеры) предназначен для соединения радиооборудования с антеннами или двух активных радиоустройств между собой. Он также подходит для удлинения антенных кабелей, подключения измерительных приборов к усилителям и модемам, а также для организации коммутации между приборами ISM-диапазонов.

В основе сборки лежит коаксиальный провод 5D-FB, обеспечивающий надежность и стабильность передачи сигнала.

Гибкое решение для соединения оборудования с разъемами SMA

Кабель оснащен двумя SMA-разъемами «папа» и служит для связи между радиоустройствами, включая аппаратуру сотовой связи. Его используют в системах усиления сигнала, тестовых комплексах и для масштабирования заводских комплектующих.

Компактные и легкие SMA-коннекторы занимают минимум места на корпусе устройства и удобны для прокладки в помещениях. Они широко применяются в различных приборах, таких как:

• Абонентские устройства связи: модемы, роутеры LTE, телефоны GSM и шлюзы;
• Репитеры и линейные усилители (особенно в компактных моделях, предназначенных для транспорта);
• Навигационные устройства: комплектующие GPS, ГЛОНАСС и прочих систем геопозиционирования;
• Радиооборудование: рации, устройства на частотах 433/868 МГц, а также WiFi-системы;
• Измерительная аппаратура: спектроанализаторы, детекторы мощности, генераторы сигналов.

Такое оборудование часто нуждается в подключении внешних антенн или в проводной связи между компонентами, что делает этот кабель важным компонентом ВЧ-систем.

Технические параметры кабельных сборок на базе 5D

Этот джампер построен на основе 5D-FB — гибкого коаксиального провода Ø7,5 мм, широко применяемого в радиоэлектронике. Он обладает хорошими эксплуатационными свойствами при умеренном уровне затухания.

Например, при длине 15 метров потери сигнала на частоте GSM-900 находятся на отметке 3,0 дБ, а на частотах LTE-2500 – на отметке 5,4 дБ. При расчетах потерь рекомендуется учитывать дополнительное затухание на разъемах — до 1 дБ на каждую сторону.

• Для соединения с антеннами и измерительными приборами. Компактные SMA-коннекторы легко можно проложить в кабель-каналах или сквозь стены и перекрытия. Разъемы имеют стандартный импеданс 50 Ом и обеспечивают качественное согласование с РЧ-приборами;
• Защитная оболочка из ПВХ. Наружный слой кабеля устойчив к температурным колебаниям, влаге и пыли. Диапазон рабочих температур — от -40°C до +75°C;

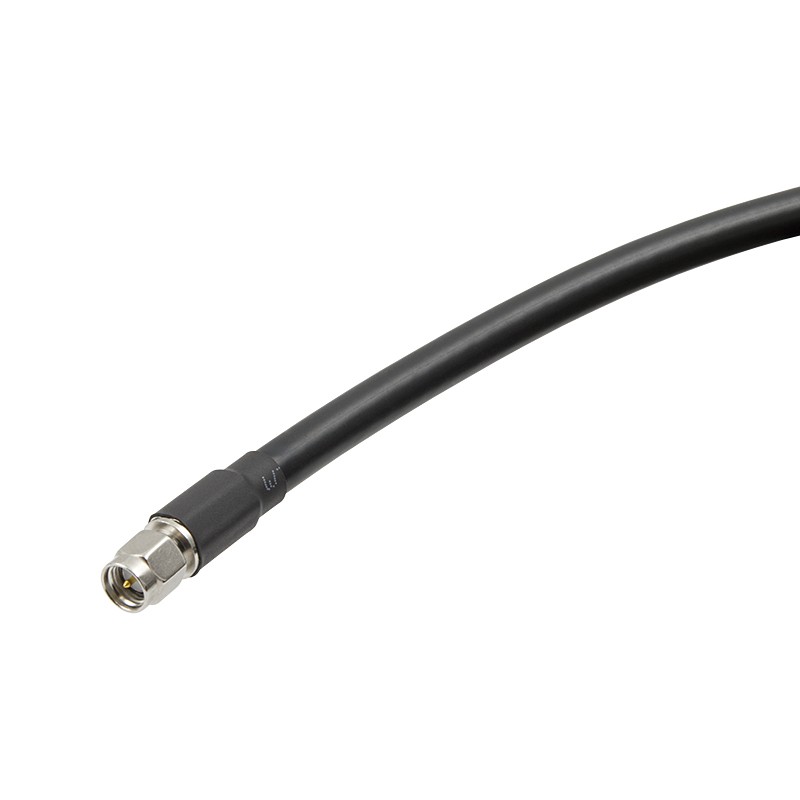

• Для изготовления кабеля используются SMA-разъемы под обжим. Центральный контакт припаивается к жиле, а корпус фиксируется специальной гильзой, предотвращающей расшатывание соединения. Дополнительно применяется термоусадочная трубка для надежной изоляции;
• Каждая сборка проходит тестирование. Инженеры проверяют целостность сигнала, отсутствие замыкания корпуса разъема на проводник, а также качество обжима. Только после успешного контроля качества изделие передается в продажу.

Чтобы купить 15-метровый кабель SMA, нажмите «В корзину» и завершите покупку на сайте. Выбрать сборку другой конфигурации можно в разделе каталога, а сформировать необычный соединитель под заказ — на специальной странице-конструкторе. Наши инженеры и менеджеры подготавливают индивидуальные проекты усиления и отвечают на вопросы по телефону 8-800-3333-965!
