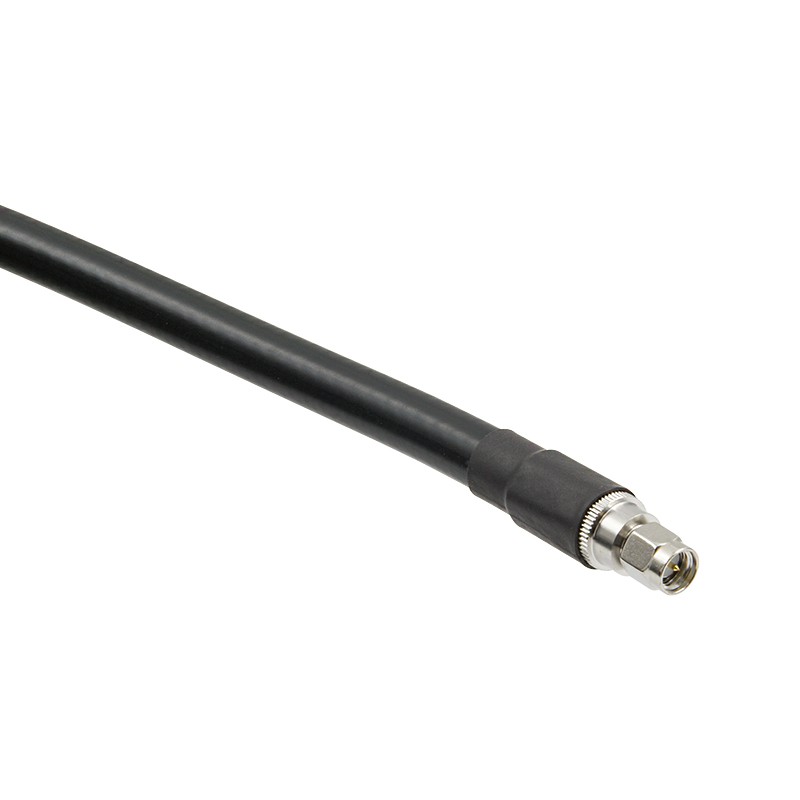

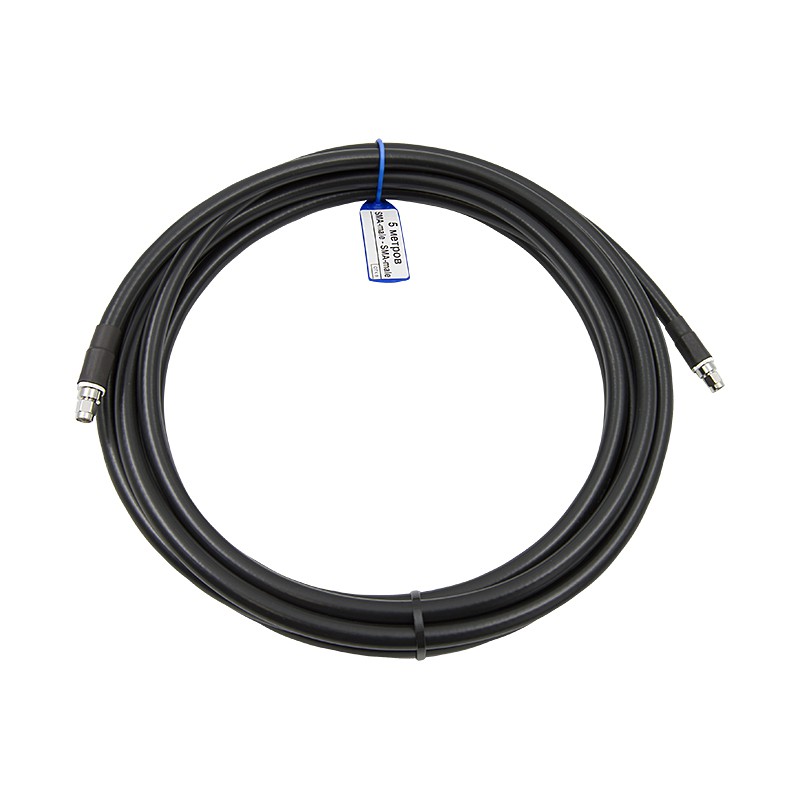

Кабельная сборка SMA-male - 5 метров 8D-FB - SMA-male

5-метровый джампер (соединительный РЧ-кабель) с низкими потерями для подключения устройств со SMA-разъемами. Этой кабельной сборкой можно соединить LTE-роутеры, корпусные модемы, GSM-шлюзы и антенны, а также подключить тестируемые приборы к портативным анализаторам спектра. За счет кабеля 8D-FB (Ø10 мм) удается снизить потери сигнала и обеспечить стабильную работу радиосистемы.

Для кого подходит этот кабель?

Кабельные сборки небольшой длины используются в системах усиления мобильного интернета, автоматики и в составе лабораторных стендов. Кабель может понадобиться как обычному пользователю, который хочет соединить уличную антенну с модемом или роутером, так и инженеру, который занимается проектированием и интеграцией СУСС.

Разъемы SMA-серии встречаются по преимуществу на устройствах, выпускаемых в небольших корпусах или предназначенных для интеграции. Ответные коннекторы «мама» (розетки SMA) монтируются на:

• Маршрутизаторы со слотом SIM для работы от 4G-интернета;
• Адаптеры для модемов формата M.2 и Mini PCI-e;
• Модули Bluetooth, GPS/ГЛОНАСС, продукты на базе ISM-диапазонов частот;
• Интегрируемые решения (разъем может размещаться прямо на печатной плате);
• Компактные измерительные приборы (анализаторы, VNA, генераторы…).

Во всех случаях кабель соединяет устройства друг с другом или с пассивными компонентами — антеннами, делителями сигнала, аттенюаторами, диплексерам, фильтрами.

Сниженные потери на кабеле 8D/FB

Эта кабельная сборка имеет диаметр 10,15 мм. Использованный кабель 8D-FB незначительно снижает мощность сигнала, что незаметно для большинства систем. При длине 5 метров на частоте 800 МГц (LTE B20) потери не превысят 0,63 дБ, а на высокой частоте 2700 МГц (LTE B7) — 1,3 дБ.

Кабель марки 8D-FB выбирают в тех случаях, когда необходимо минимизировать воздействие соединительной линии на качество сигнала. Это особенно актуально при обработке слабого сигнала, например, при получении сигнала от удаленной базовой станции оператора.

Провод выдерживает высокие (до +75°C) и низкие температуры (до -40°C), не разлагается на солнце и во влажной среде. Поэтому сборку можно использовать в любых условиях, в том числе частично или полностью на улице без доп. защиты.

Особый контроль качества

Наши инженеры уделяют особое внимание процессу изготовления и сборки изделий. Процесс включает в себя:

• Грамотный подбор комплектующих. Кабель и разъемы поступают только от проверенных партнеров, который гарантируют постоянство характеристик. Мы выбираем обжимные разъемы, поскольку они дольше удерживаются на кабеле даже при его интенсивном использовании в качестве временного элемента;
• Ручной контроль сборки. Обжим производится опрессовочным инструментом, после чего инженер внимательно проверяет изделие. Проверка не ограничивается визуальным контролем: обязательно тестируется проходимость сигнала по жиле, а также делается проверка на КЗ;
• Мы можем сделать сборку на заказ. Если эта кабельная сборка не подходит по сочетанию разъемов, обратитесь к странице каталога для поиска подходящего решения. Если ни одна сборка не удовлетворяет вашим требованиям, сформируйте индивидуальный заказ — и мы его выполним!
