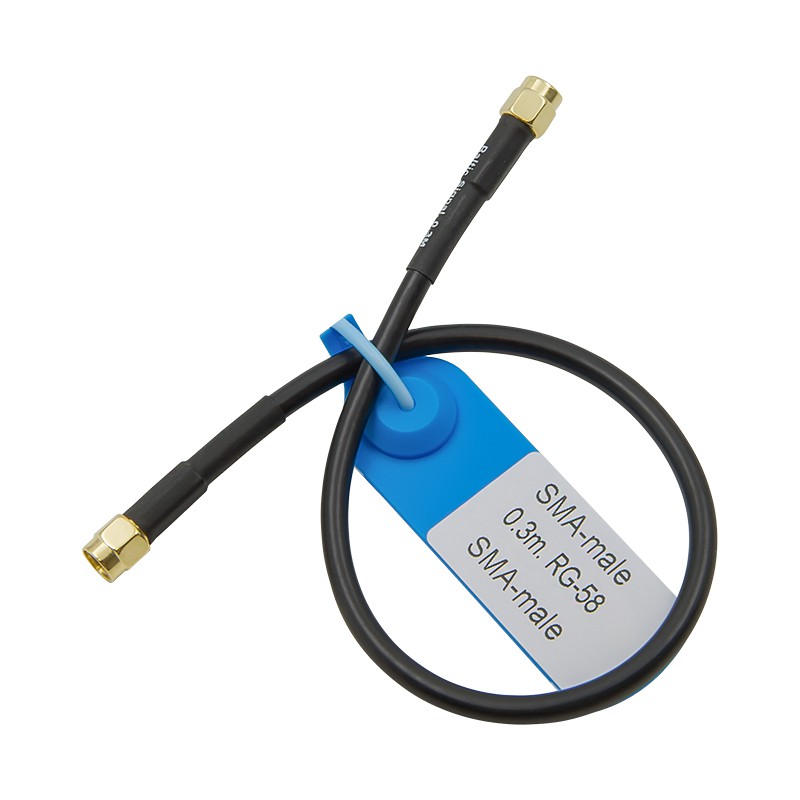

Кабельная сборка SMA-male - 0,3 метра RG-58 - SMA-male

Короткая перемычка с разъемами SMA-male на обоих концах служит для соединения устройств, которые стоят рядом, или для выполнения внутриблочных соединений. Тридцать сантиметров дают достаточно свободы, чтобы уложить кабель без натяжения, и не создают лишних петель внутри монтажного бокса или корпуса.

Где применяются короткие SMA -кабели?

Разъем SMA встречается на роутерах, модемах, репитерах, антеннах и измерительном оборудовании — поэтому сценариев применения у такой сборки множество. С ее помощью можно подключить:

• 4G-роутер или LTE-модем к внешней антенне;
• Компактный репитер к раздающей антенне при минимальном расстоянии между ними;
• Компоненты измерительного стенда: анализатор спектра, аттенюатор, генератор и другие приборы;
• Любые два ВЧ-устройства с разъемами SMA-female, установленные рядом.

Альтернатива для тех, кому важны минимальные потери

Для коротких соединений нередко используют пигтейл на кабеле RG-316. Он тоньше (диаметр всего 2,5 мм против 5 мм у RG-58) и очень гибок. Там, где пространство жестко ограничено, это весомый аргумент.

Но у RG-316 существенно выше погонное затухание: около 86 дБ на частоте 900 МГц по сравнению с 36 дБ у RG-58. На отрезке 30 сантиметров абсолютные потери невелики в обоих случаях, но сборка на RG-58 обеспечивает заметно более высокий уровень сигнала — и это становится принципиальным там, где важна точность измерений или создается цепочка из нескольких соединений с высокими суммарными потерями.

Кабель и технология сборки

Мы используем комплектующие от проверенных поставщиков с доказанной стабильностью и повторяемостью всех параметров. Процесс обжима разъемов строго регламентирован, а каждое изделие проходит несколько этапов проверки.

• Коаксиал RG-58 A/U с волновым сопротивлением 50 Ом. Кабель имеет медную центральную жилу ⌀1,0 мм и двойной экран — алюминиевую фольгу и луженую оплетку. Эффективность экранирования не менее 90 дБ, рабочая температура от -40°C до +70°C. Минимальный радиус однократного изгиба — 25 мм, что позволяет укладывать кабель в плотно скомпонованных узлах без риска повредить проводник;

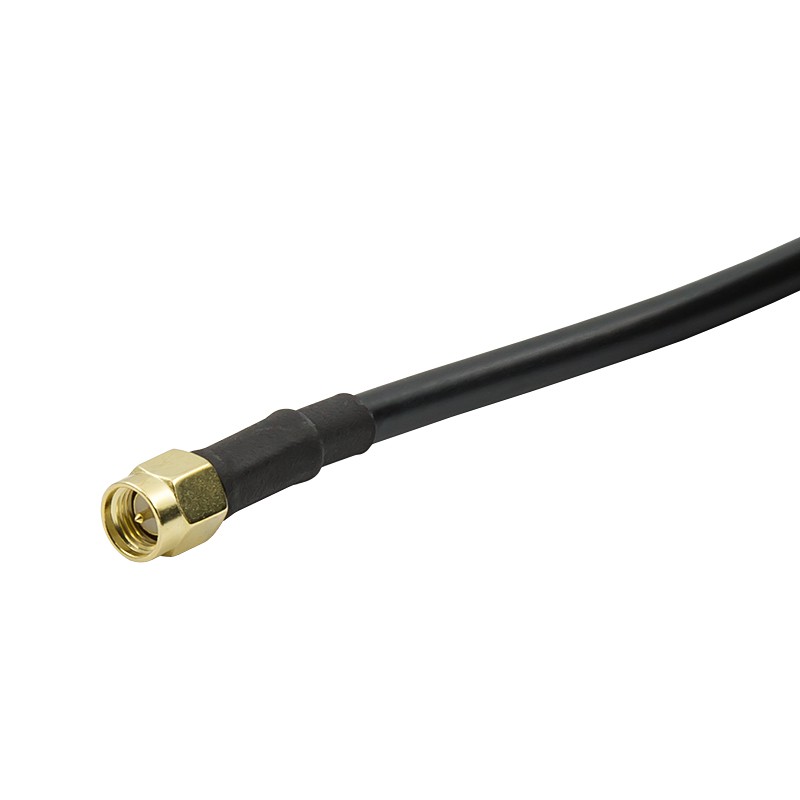

• Разъемы SMA-male крепятся методом обжима с пайкой центральной жилы. Металлическая муфта деформируется обжимным инструментом и плотно охватывает оплетку кабеля, место стыка закрывается термоусадочной трубкой;
• Контроль качества. Готовая сборка проходит контроль: проверяется целостность проводника, отсутствие КЗ и надежность контакта в обоих разъемах. В завершение изделие получает идентификационную бирку ОТК.

Оформите заказ через корзину на сайте. Если нужна сборка другой длины или с другими разъемами, ознакомьтесь с каталогом или воспользуйтесь нашим конструктором кабельных сборок. По любым вопросам звоните по номеру 8-800-3333-965.
