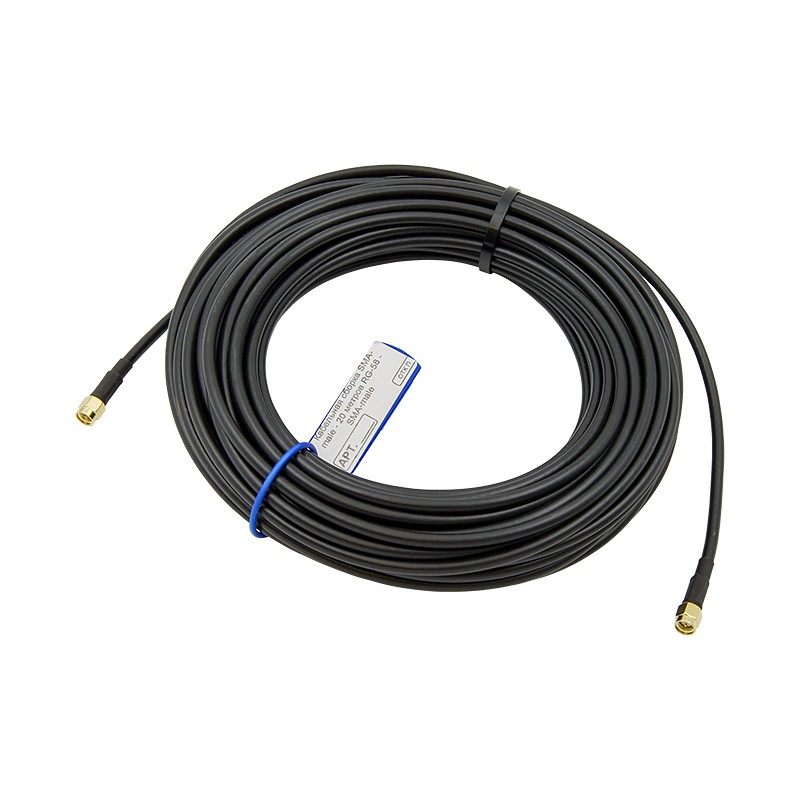

Кабельная сборка SMA-male - 20 метров RG-58 - SMA-male

Двадцатиметровая сборка на кабеле RG-58 — готовое решение для подключения антенны к роутеру, модему или усилителю, когда устройства разделяет значительное расстояние. Кабель гибкий, хорошо ложится вдоль стен и плинтусов, а диаметр 5 мм позволяет протянуть его в узком кабельном канале. Стоит учитывать, что на длинной трассе RG-58 дает заметные потери сигнала, поэтому такая сборка лучше всего подходит для зон уверенного приема или в паре с усилителем.

Длинный SMA -кабель для радиоустройств

Разъем SMA встречается на роутерах, модемах, репитерах, антеннах, различных передатчиках и измерительном оборудовании. На двадцати метрах эта сборка работает там, где расстояние между устройствами велико, а альтернативы ограничены:

• Подключение антенны на крыше к роутеру или усилителю глубоко внутри помещения;
• Соединение с оборудованием, размещенным на мачте;
• Организация распределенной антенной системы с несколькими узлами усиления;
• Организация коммутации на измерительном стенде, если потерями можно пренебречь.

RG-58 — универсальный кабель, но не рекордсмен по погонному затуханию. При длине 20 метров он теряет 7,3 дБ на частоте 900 МГц, 10,5 дБ на частоте 1800 МГц и 12,2 дБ на высоких частотах LTE (2500 МГц). С учетом потерь на разъемах суммарное затухание составит порядка 9–14 дБ в зависимости от рабочей частоты. Если сигнал исходно слабый или антенна без усиления — это много. В таком случае разумнее рассмотреть кабель с меньшим погонным затуханием, например, 5D-FB.

Кабель и технология сборки

Внутри любого коаксиального кабеля — несколько слоев. И от того, что скрыто под оболочкой, зависит, как изделие поведет себя в эксплуатации:

• Марка кабеля — RG-58 A/U, волновое сопротивление 50 Ом, внешний диаметр 5 мм. Достаточно компактен, чтобы пройти в кабельный канал или под дверной наличник, и достаточно прочен, чтобы не бояться случайного пережима;
• Центральный проводник — цельномедная жила ⌀1 мм. Медь без примесей и покрытий — простое и проверенное решение для кабелей общего применения;
• Двойной экран — сплошная алюминиевая фольга и оплетка из луженого омедненного алюминия. Эффективность экранирования не менее 90 дБ. Два слоя работают в паре: фольга не оставляет щелей, оплетка многократно повышает защиту от внешних помех;
• Внешняя оболочка — ПВХ ⌀5 мм с рабочей температурой от -40°C до +70°C. Не трескается на морозе и не размягчается летом в нагретом боксе;
• Минимальный радиус изгиба — 25 мм при однократном изгибе. Достаточно, чтобы проложить кабель по углам комнаты без риска повредить экран и центральный проводник.

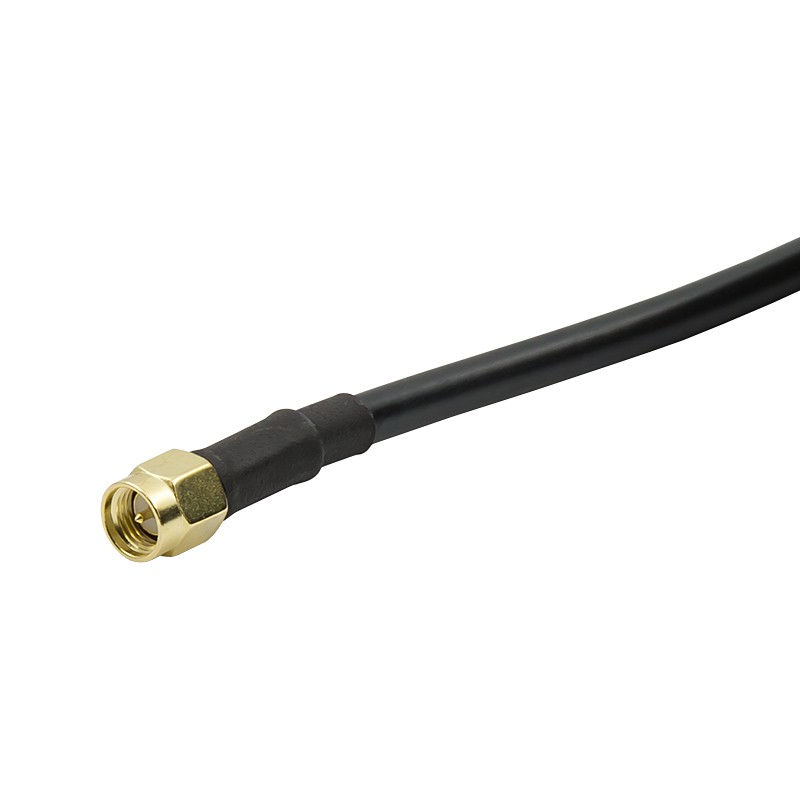

Разъемы SMA-male фиксируются на кабеле обжимом: корпус разъема и оплетка объединяются через металлическую гильзу. Центральная жила припаивается к контакту. Стык закрывается термоусадочной трубкой. Перед отправкой каждая сборка проходит проверку: корпус разъема не должен замыкаться на центральную жилу, обжим должен держать без люфта.

Нужна другая длина или иные разъемы? Поищите в каталоге, а если не найдете — соберем под ваши параметры в конструкторе кабельных сборок. Если задача нестандартная — закажите «обратный звонок» на сайте или звоните по номеру 8-800-3333-965.
