Кабель 10D-FB CCA PVC (черный)

Цена: 180 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 0088

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Коаксиальный кабель со сверхнизкими потерями 10D-FB используется в радиосистемах, особенно требовательных к физической среде передачи. Этот провод применяется для прокладки трасс большой протяженности: с его помощью возможна передача радиосигнала без критических потерь на расстояние свыше 30 м. Кабель имеет центральную жилу из омедненного алюминия (CCA), а его внешний диаметр составляет 13 мм.

Высокочастотный кабель для требовательных радиосистем

Марка 10D известна низким коэффициентом затухания, что позволяет применять ее для ретрансляции ослабленного сигнала, а также для передачи сигнала на большие расстояния. Рабочая частота провода находится в промежутке от 0 до 6000 МГц, при этом лучшие результаты достигаются в диапазоне частот сотовой связи (до 3000 МГц).

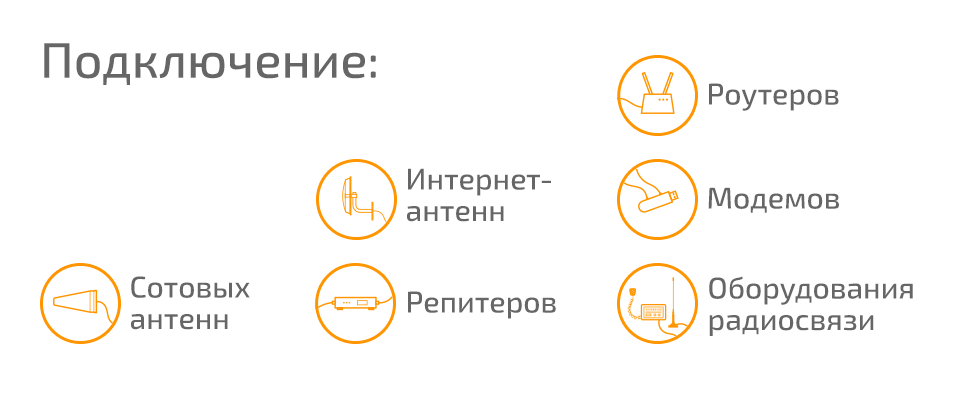

Основные сферы применения 10D-FB охватывают подключение антенн к репитерам, модемам и уличным LTE-роутерам, а также соединение измерительного и калибровочного оборудования. Чаще всего эта марка используется в помещениях коммерческой и индустриальной недвижимости при установке многоуровневых систем усиления, а также в загородной местности при необходимости передать очень слабый сигнал оператора.

Вот 5 основных причин, из-за которых стоит отдать предпочтение 10D-FB по сравнению с другими марками:

  1. Минимальные потери. По своему диаметру и уровню затухания кабель 10D-FB аналогичен фидеру 1/2″ SF, при этом внутренняя структура соответствует классическому «коаксиалу». Например, потери сигнала на частоте 900 МГц составляют всего 10,25 дБ (на 100 м), а на частоте 2500 МГц — всего 18,60 дБ. Это в разы меньше, чем у более тонких аналогов!
  2. Достаточная гибкость. Несмотря на существенный внешний диаметр, провод сохраняет достаточную гибкость для прокладки внутри помещений. Во многих случаях «коаксиал» удобнее в обращении, чем фидер со сплошным медным экраном;
  3. Импеданс 50 Ом. Стандартное сопротивление 50 Ом гарантирует полное согласование с оборудованием мобильной связи;

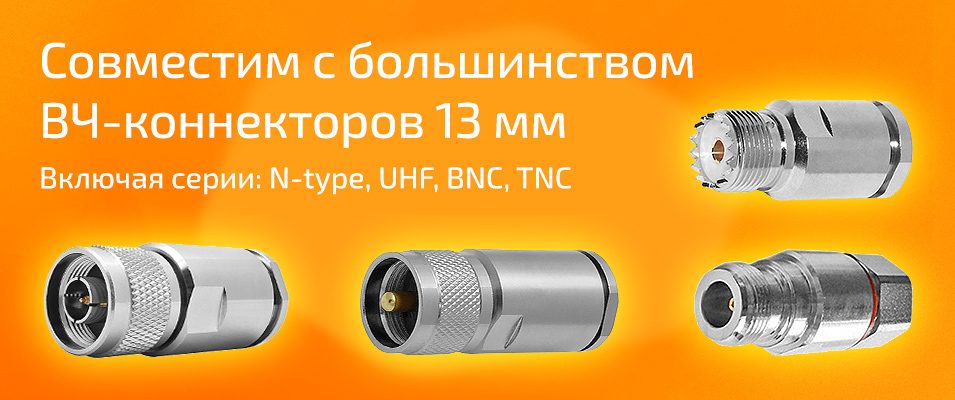

  4. Популярные разъемы N-типа. Чаще всего 10D-FB используется с коннекторами N-типа, которые являются общепринятыми для коммутации усилителей сотовой связи;
  5. Универсальность. Кабель может использоваться при температурном режиме от -40°C до +70°C как в помещениях, так и на улице. Внешняя оболочка устойчива к различным воздействиям, не трескается от перепада температуры и прямых солнечных лучей.

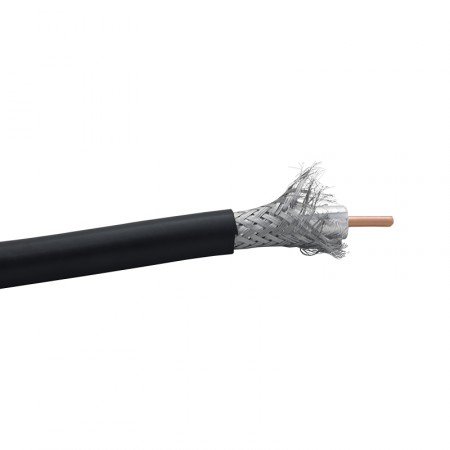

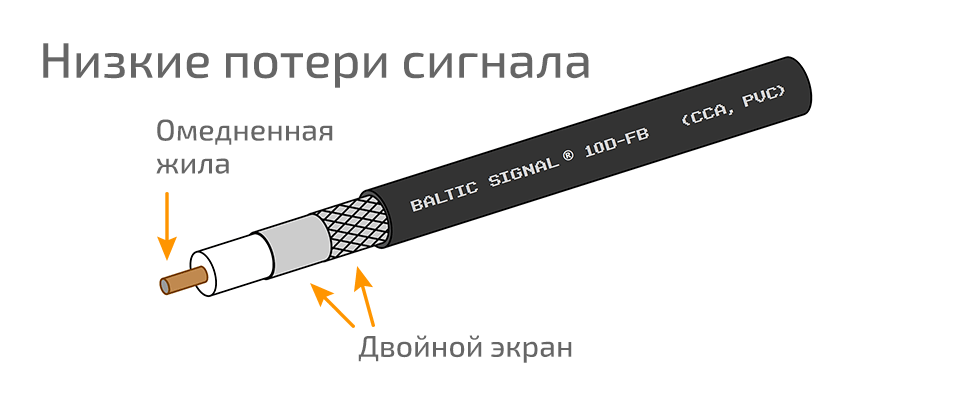

Что внутри? Коаксиальная структура 10D-FB

«В разрезе» провод состоит из нескольких цилиндрических слоев, вложенных друг в друга. Два проводника (внешний и внутренний) располагаются соосно: именно отсюда происходит название «коаксиальный» (от латинской приставки co и корня axis).

Общая структура кабеля:

  • Внутренний проводник: цельная жила из омедненного алюминия (CCA), Ø3,51 мм;
  • Изоляция (диэлектрик): слой вспененного полиэтилена, Ø10 мм;
  • Внешний проводник (экран): двойной, алюминиевая фольга и проволочная оплетка, Ø10,8 мм;
  • Оболочка: поливинилхлорид (ПВХ), устойчивый к УФ-излучению и другим внешним воздействиям, Ø12,9 мм.

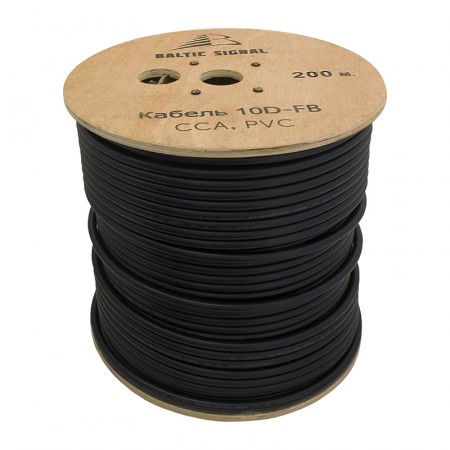

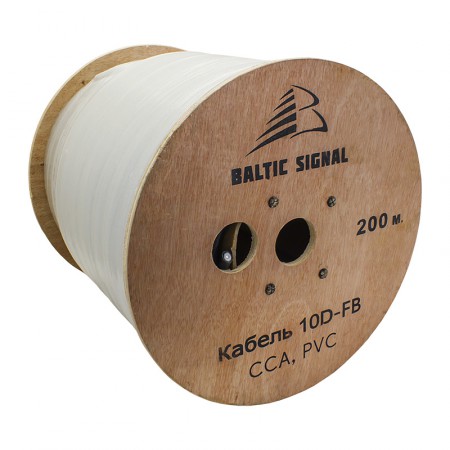

Провод поставляется в катушках по 200 метров, однако мы готовы предложить отрез любой необходимой длины. Также в нашем ассортименте доступны готовые кабельные сборки с напаянными разъемами различных видов.

Цена указана за 1 метр погонный.

Кабель 10D-FB CCA PVC — спецификации [PDF, ~150Kb]


Характеристики
Марка кабеля 10D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 3,51 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 10 мм
Экран двойной (алюминиевая фольга 80% и алюминиево-магниевая оплетка 120%)
Конфигурация оплетки 216 x 0,15 мм (120%)
Диаметр экрана 10,8 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 12,9 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 85 дБ
Сопротивление внутреннего проводника по постоянному току 4 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
Минимальный радиус изгиба (однократный) 65 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 1000 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Длина кабеля в бухте 200 м
Вес 16 кг / 100 м
