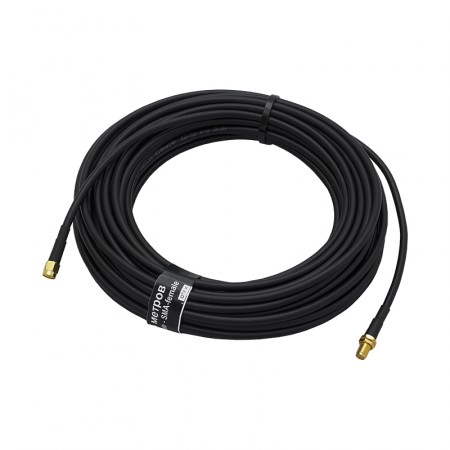

Кабельная сборка SMA-male - 15 метров RG-58 - SMA-female (удлинитель)

Цена: 1 500 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3320

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабельная сборка RG-58 представляет собой отрезок коаксиального кабеля 50 Ом с установленными разъемами SMA-male и SMA-female. Структура фидера включает медную жилу (центральный проводник), внешний проводник (экран), диэлектрик и оболочку. Коаксиальная конструкция обеспечивает минимальные потери сигнала и защищает линию передачи от внешних помех. Длина кабельной сборки — 15 метров.

Где используется?

Изделие характеризуется низким коэффициентом затухания, что позволяет передавать радиосигналы на значительные расстояния без существенных потерь. Провод RG-58 обладает хорошей устойчивостью к физическим повреждениям, что делает его удобным для монтажа и использования внутри помещений или на улице.

Основные сферы применения кабельной сборки включают профессиональную и любительскую радиосвязь и сопутствующее оборудование, где требуется стабильная передача сигналов. Характеристики RG-58 обеспечивают высокую надежность в передаче данных, что делает этот кабель отличным выбором для различных технических и промышленных целей.

Благодаря разъемам SMA-папа и SMA-мама, этот радиочастотный кабель может использоваться в различных сценариях, включая сети связи, беспроводные системы и промышленные приложения. К списку совместимых приборов относятся:

  • LTE-роутеры с внешними антенными разъемами;
  • Модемы и сотовые терминалы;
  • Переходники (адаптеры) для сотовых модулей Mini PCI-e и M.2;
  • Стационарные телефоны GSM (со слотом SIM), а также сотовые шлюзы;
  • Оборудование M2M и IoT с удаленным управлением по сотовой сети (с разъемами для внешних антенн);
  • Некоторые усилители связи (обычно автомобильные модели);
  • Приборы для определения местоположения (навигаторы, модули GPS/ГЛОНАСС);
  • Антенны сотовой связи и WiFi (со встроенным кабелем, например, на магните или врезного типа).

Преимущества для пользователей

Кабельная сборка изготовлена на базе кабеля RG-58 с медным проводником Ø1,0 мм. Это обеспечивает хорошую электропроводность и позволяет перемещаться ВЧ-сигналу с малым затуханием. Наружный диаметр провода — 4,94 мм. 15-метровая длина позволяет гибко размещать оборудование и на большом расстоянии от антенн или радиомодулей

При выборе кабеля для линии связи необходимо учитывать мощность передаваемого сигнала и допустимые потери! Марка RG-58 на дистанции 15 м снижает уровень сигнала на 5,5 дБ при частоте сигнала 900 МГц и на 9,16 дБ при частоте 2500 МГц. Коннекторы вносят дополнительное затухание (до 1 дБ на разъем). Если эти показатели недопустимы для вашей системы связи, рекомендуем выбрать аналогичную кабельную сборку на более качественном кабеле.

Нюансы производства и тестирования

Производственный процесс выполняется посредством технологии обжима: специальные коннекторы закрепляются на кабеле при помощи металлической гильзы, которая обжимается кримперным инструментом. После обжима поверх гильзы устанавливается термоусадка для герметизации и придания товару завершенного, фирменного вида.

После монтажа разъемов инженеры нашей компании проводят ручное испытание изделия, проверяя отсутствие КЗ и исправность линии передачи. Только после «прозвона» кабельной сборки она передается на склад для реализации.

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-female
Длина 15 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,70 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 4,94 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C



Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
RG-58 RG-58
Длина
15 м 15 м
Разъёмы
SMA-SMA SMA-SMA
Импенданс
50 Ом 50 Ом
