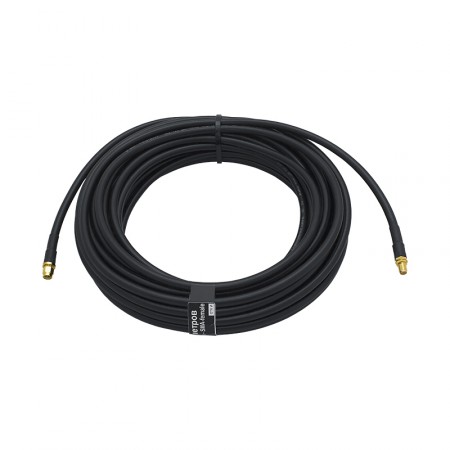

Кабельная сборка SMA-male - 15 метров 5D-FB - SMA-female

Длинная кабельная сборка (15 м) с разъемами SMA-male и -female. Этот провод служит для соединения радиоустройств на большой дистанции, например, при необходимости подключить выносную антенну к усилителю, модему, или другому устройству. Поскольку кабель имеет разъемы разного типа («мама» с одной стороны и «папа» с другой), он также применим в качестве удлинителя уже проложенной кабельной сборки.

Кабель со SMA-разъемами для антенн и других устройств

При помощи этого джампера (соединительного кабеля) вы можете подключить устройства, находящиеся на расстоянии 15 метров другу от друга. Благодаря высоким техническим характеристикам кабеля 5D-FB, даже на таком внушительном расстоянии ВЧ-сигнал не теряется полностью и способен обеспечить устойчивую работу радиосистемы. Также кабель можно использовать, чтобы расширить существующую кабельную сеть (при совместимости коннекторов).

Разъемы типа SMA (англ. SubMiniature version A), в отличие от более крупных коннекторов N-серии, по диаметру практически не отличаются от самого провода. Это позволяет прокладывать заранее изготовленные кабельные сборки сквозь отверстия в стенах, перегородках, плинтусах и оконных рамах. Просто приобретите нужную кабельную сборку заранее и с удобством проложите ее в помещении!

Благодаря простоте подключения (резьба), устойчивому контакту и компактности, коннекторы SMA применяются производителями в самых разных устройствах, включая:

• Маршрутизаторы 4G/LTE со слотом для SIM-карты;
• Модемы и GSM-терминалы, а также корпусные переходники для модемов-модулей;
• Настольные телефонные аппараты со слотом SIM, а также шлюзы с поддержкой сотового соединения;
• Специализированное и промышленное оборудование, оснащенное антенными коннекторами для подключения выносной точки приема;
• Отдельные модели репитеров сигнала (обычно модели для транспорта);
• Оборудование навигации и геолокации (GPS/ГЛОНАСС/BeiDou и т. п.);
• Антенны мобильной связи на магнитном основании, врезные и др.

Перед покупкой этой кабельной сборки обязательно убедитесь, что она подходит вам по разъемам! На этом проводе установлены коннекторы SMA-male («папа») и SMA-female («мама»). На ваших устройствах должны быть установлены такие же разнотипные соединители!

Кабель марки 5D, обжим разъемов, этап тестирования

Для передачи ВЧ-сигнала применяется радиокабель 5D-FB с внешним диаметром 7,5 мм. Кабель и разъемы имеют волновое сопротивление 50 Ом и подходят для большинства радиоустройств. Кабель имеет алюминиевую жилу с медной плакировкой (CCA) диаметром 1,8 мм. Двойная экранировка (оплетка + фольга) защищает линию передачи от внешних помех. Наружная оболочка устойчива к перепадам температуры (от -40°C до +75°C) и ультрафиолетовым лучам.

Марка 5D известна своей универсальностью: сохраняя гибкость для удобной прокладки в помещениях, она в то же время имеет малые потери. Тем не менее, затухание на расстоянии 15 метров может быть существенным фактором при передаче ослабленного сигнала, который мы рекомендуем учитывать при расчете системы усиления и выборе комплектующих!

Для производства этого кабеля мы используем только обжимные разъемы. Такие коннекторы крепятся при помощи металлического цилиндра, который сжимается и обхватывает основание разъема и участок кабеля. В результате наконечники не «сползают», не прокручиваются, служат долгое время и выдерживают многочисленные циклы переподсоединения. Для повышения герметизации на место обжима устанавливается отрезок термоусадочной трубки.

После этапа обжима каждая кабельная сборка отправляется на тестирование. Наши инженеры проверяют физическую надежность коннекторов, а также «прозванивают» линию, чтобы убедиться в исправности изделия и отсутствии КЗ. Только проверенные экземпляры сборок направляются в продажу!
