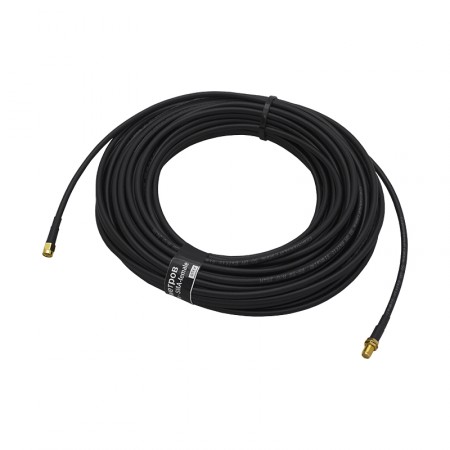

Кабельная сборка SMA-male - 20 метров RG-58 - SMA-female (удлинитель)

Кабельная сборка RG-58 с разъемами SMA-типа — это аксессуар, необходимый для соединения различных радиочастотных устройств. К ним относятся LTE-роутеры, сотовые терминалы, некоторые виды усилителей. Кабель обеспечивает точную передачу сигнала на дистанции 20 м, что делает его подходящим решением для коммутации оборудования, размещенного в разных помещениях.

Из чего состоит кабельная сборка?

Предлагаемая кабельная сборка — это коаксиальный кабель RG-58, заканчивающийся разъемами SMA-male (штекер) и SMA-female (гнездо). Каждый из этих компонентов играет роль в функционировании линии связи:

1. Марка RG-58 относится к категории коаксиальных кабелей и состоит из внутреннего проводника (медь, Ø1,0 мм), слоя изоляции, двойного экрана и наружной оболочки (ПВХ, Ø5,0 мм). Внутренний проводник служит для переноса электрического сигнала с одного конца кабеля к другому. Двойной экран (фольга + оплетки) окружает изоляционный слой и формирует защиту, отражающую внешние электромагнитные помехи. Внешний кожух выступает в роли защиты внутренних элементов от механических повреждений и влияния окружающей обстановки;
2. Разъемы SMA-male и SMA-female способствуют стабильному и надежному соединению с радиочастотными компонентами. Коннекторы серии SMA являются стандартом в области радиочастотных технологий. Они часто размещаются на компактных устройствах, для которых затруднителен монтаж более крупных коннекторов N-типа.

Потери сигнала при передаче через RG-58 относительно низкие, однако они уступают сериям кабелей 5D-FB, 8D-FB и аналогичным. Типичное затухание на частоте 20 метров при частоте сигнала 900 МГц (GSM) составит около 7,3 дБ, а при частоте 2500 МГц (LTE) — 12,2 дБ. При выборе среды передачи обязательно обратите внимание на допустимые потери и рассчитайте бюджет мощности вашей системы!

Сферы использования для передачи сигнала

Волновое сопротивление RG-58 составляет 50 ом, что является стандартом для многих радиочастотных приложений и обеспечивает совместимость с большинством устройств радиопередачи. Эту кабельную сборку можно использовать с любыми ВЧ-приборами, которые оснащены совместимыми коннекторами SMA-типа («мама» на одном устройстве и «папа» на другом):

• Системы усиления связи и и интернета. Кабельная сборка используется для соединения выносных антенн с LTE-роутерами, настольными GSM-телефонами, шлюзами, терминалами и другими приемниками мобильного сигнала. Также SMA-разъемы часто встречаются на усилителях (репитерах) для транспорта;
• Испытательное оборудование. Кабель может использоваться в лабораторных условиях для подключения измерительного оборудования, осциллографов, анализаторов спектра и пр.;
• Промышленные решения и спецоборудование. Совместимыми антенными разъемами также могут оснащаться устройства межмашинного взаимодействия (M2M), «интернета вещей» (IoT), комплексы автоматики, вендинговой торговли, производственные комплексы с удаленным управлением и проч.;
• Радиоаматорское оборудование. Также этот кабель будет превосходным выбором для разработок радиолюбителей, которым требуется соединить устройства на большом расстоянии.

Преимущества и особенности эксплуатации

Кабельная сборка имеет установленные разъемы и завершенный вид, не требующий работы паяльником или других самостоятельных доработок. Изделие может функционировать в широком температурном диапазоне (от -40°C до +70°C), что делает его удобным для эксплуатации в разнообразных условиях, от внутренних установок до экстремальных погодных условий. Длина кабеля 20 метров позволяет разместить оборудование достаточно свободно, не опасаясь, что кабель окажется недостаточно длинным.

Сборка в обязательном порядке проходит этап тестирования, при котором коннекторы проверяются на прочность, а линия передачи — на исправную работу (отсутствие КЗ и изломов жилы). Только после того, как работоспособность конкретного экземпляра подтверждена, он отправляется заказчику!
