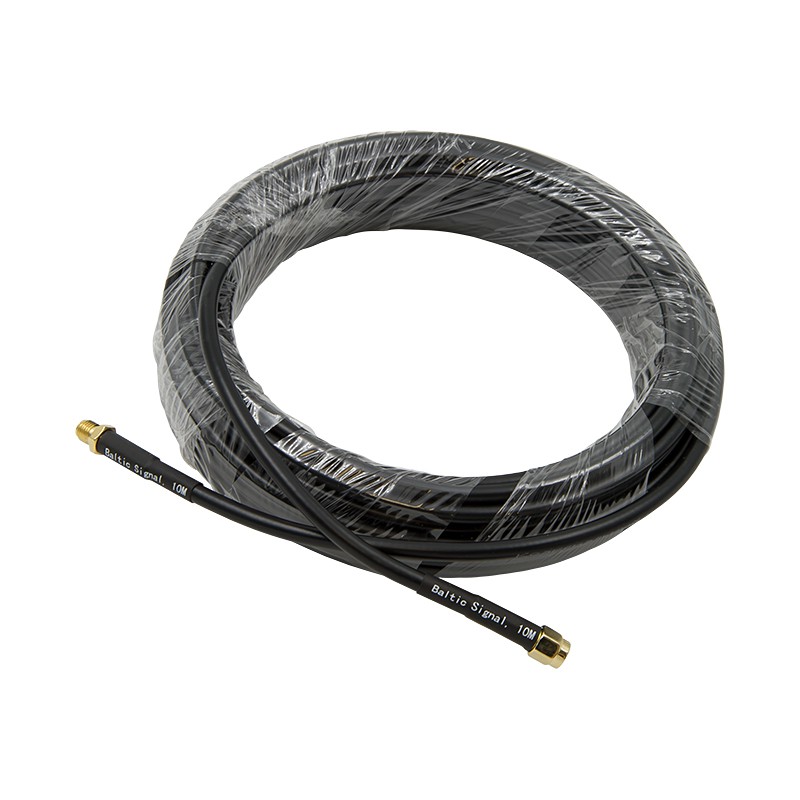

Коаксиальная кабельная сборка SMA-male - 10 метров RG-58 - SMA-female (удлинитель)

Кабельная сборка RG-58 с коннекторами SMA-типа — это качественный соединительный провод, предназначенный для передачи радиочастотных сигналов. Он обеспечивает стабильное и надежное подключение ВЧ-оборудования, минимизируя потерю мощности и снижая влияния электромагнитных помех. Эта кабельная сборка оснащена разъемами SMA «вилка» и «розетка» и имеет длину 10 метров.

Надежное проводное соединение радиоустройств

Коаксиальные кабельные сборки подходят для использования экспертами в области телекоммуникаций и радиосвязи, а также индивидуальными пользователями для подключения радиочастотных устройств. Эти комплектующие уже имеют установленные коннекторы и, таким образом, не требуют навыков пайки и работы с обжимным инструментом.

Коаксиальные кабели передают сигнал посредством электрического тока, который проходит через центральный проводник. Диэлектрик обеспечивает разделение между проводником и оплеткой, что позволяет избежать внутренних помех и потерь сигнала. Экранирование защищает центральный проводник от внешних помех, а внешняя оболочка обеспечивает защиту всей конструкции от физических повреждений и воздействий окружающей среды.

Кабельная сборка RG-58 обладает следующими преимуществами:

• Высокая прочность и надежность: при производстве использованы качественные материалы (не эконом-серии), что обеспечивает долговечность изделия даже при интенсивном использовании при температурном режиме от -40°C до +70°C;
• Малые потери на затухании: обеспечен низкий уровень потерь, что гарантирует стабильное и качественное соединение на больших расстояниях;
• Широкая совместимость: коннекторы SMA-male и SMA-female делают этот кабель совместимым со многими современными устройствами мобильной связи GSM/3G/4G;
• Простота установки и эксплуатации: кабель готов к использованию. Его достаточно подключить к соответствующим разъемам вашего оборудования, чтобы начать передачу сигнала.

Коаксиальная кабельная сборка RG-58 совместима с широким спектром приборов:

• Телекоммуникационное оборудование в системах мобильной связи, включая 4G-маршрутизаторы, модемы, шлюзы, стационарные GSM-телефоны, отдельные разновидности усилителей (репитеры);
• Оборудование для определения координат с использованием систем GPS, ГЛОНАСС и аналогичных;
• Измерительное оборудование (анализаторы спектра, векторные анализаторы, сенсоры мощности и другие приборы для лабораторного стенда или полевых исследований);
• Антенны для подключения к вышеозначенным устройствам и другим приемникам и передатчикам радиосигнала.

Из чего состоит кабельная сборка?

Базовый элемент — это 10-метровый коаксиальный кабель типа RG-58. Этот кабель имеет центральный проводник из меди диаметром 1,0 мм. Далее расположен диэлектрик из вспененного полиэтилена, который создает электрическое разделение между центральным проводником и экранирующей оплеткой. За экранирование отвечает медная оплетка и слой алюминиевой фольги. Внешняя оболочка из ПВХ имеет диаметр 5,0 мм и защищает провод от физических повреждений и внешних воздействий.

Кабельная сборка содержит на концах разнотипные коннекторы:

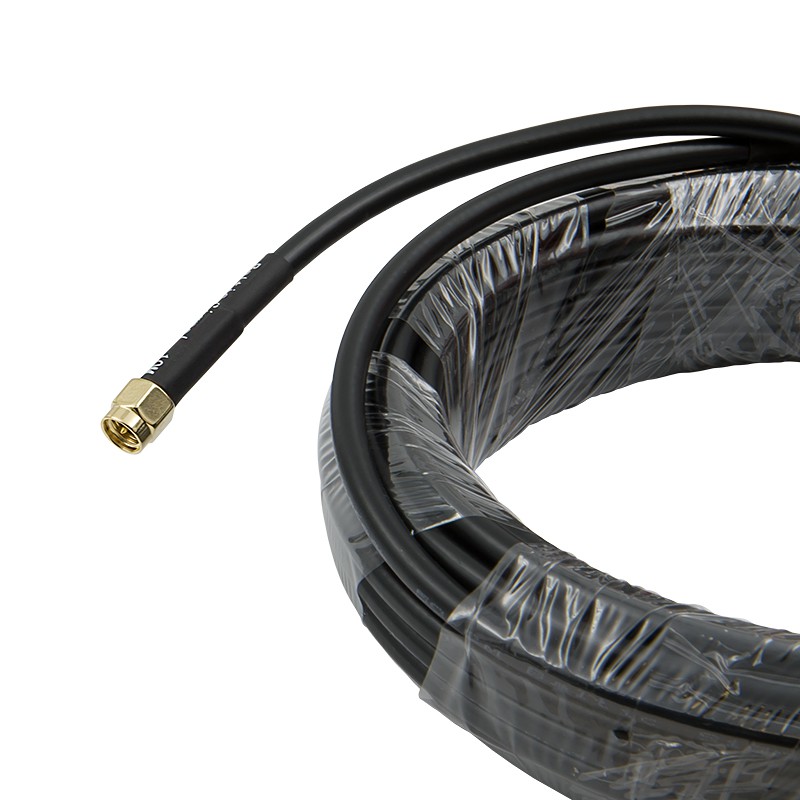

1. SMA-male: оснащен внутренней резьбой и центральным штырем. Этот разъем используется для подключения к женским разъемам (гнездам), которые обычно располагаются на корпусах устройств;

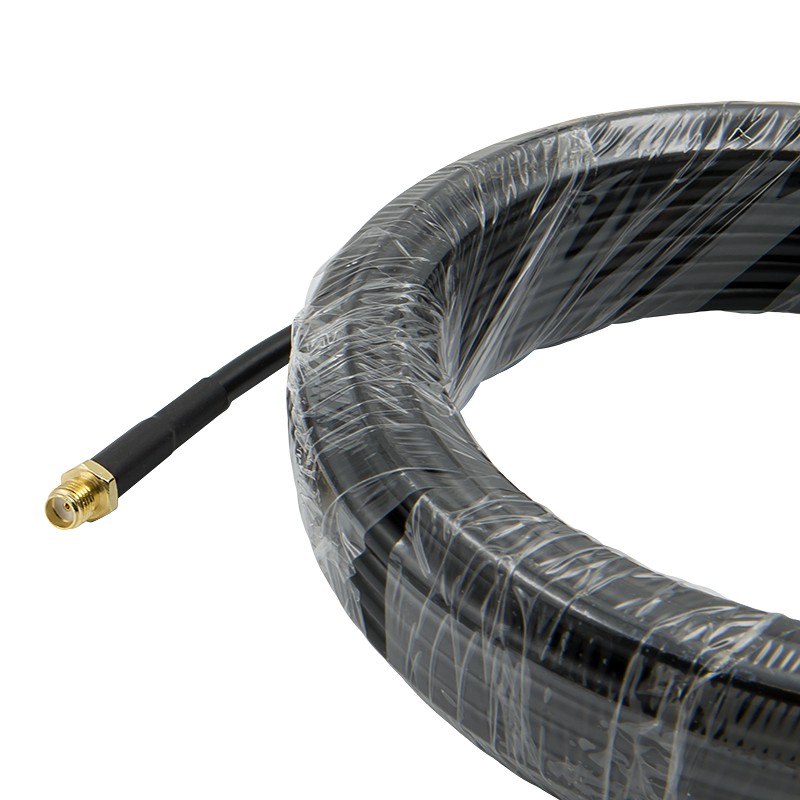

2. SMA-female: имеет внешнюю резьбу и центральное отверстие. Служит для подключения к мужским разъемам, которые типично устанавливаются на отрезках кабелей (например, на интегрированных кабелях антенн).

Электрические характеристики и особенности производства

Кабель и разъемы имеют импеданс 50 Ом — это стандартное значение для радиочастотных и микроволновых систем, обеспечивающее эффективную передачу радиосигнала. Потери на дистанции 10 метров составят около 3,65 дБ на GSM-частоте (900 МГц) и 6,11 дБ на более высокой LTE-частоте (2500 МГц). Значения приведены без учета возможных потерь на коннекторах (до 1 дБ с каждой стороны).

Кабельная сборка произведена путем обжима (опрессовки) разъемов с последующей установкой термоусадки. Обжимные коннекторы наиболее надежны и долговечны и выдерживают множество циклов переподключения. После установки коннекторов происходит проверка передачи сигнала при помощи мультиметра.
