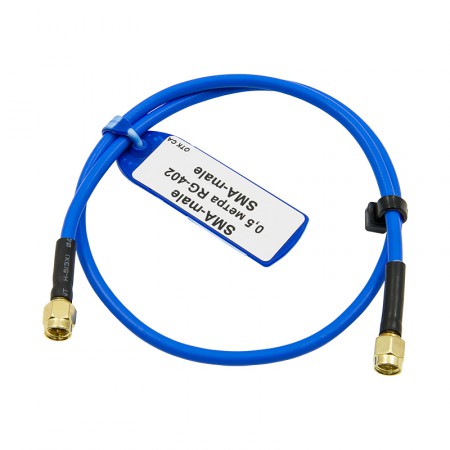

Кабельная сборка SMA-male - 0,5 метра RG-402 - SMA-male

Короткий полуметровый ВЧ-кабель марки RG-402 для соединения оборудования с разъемами типа SMA. На кабельной сборке установлены однотипные разъемы «папа» (вилка). Кабель имеет синюю оболочку FEP, которая устойчива к воздействиям многих химических агрессивных соединений. Центральный проводник имеет серебряную плакировку, которая обеспечивает непревзойденное качество передачи с низкими потерями.

Короткий соединитель RG-402 для ВЧ-применений

Кабель RG-402 относится к полужесткому (англ. semi-rigid) типу с улучшенной защитой от помех и внешней среды. Провод можно применять в условиях, где другие виды соединителей недоступны: при высокой температуре или контакте с опасными веществами. Эта марка часто эксплуатируется в авионике и прочих системах, требующих отказоустойчивости и стабильности на всех этапах работы.

В сравнении с версией RG-58 A/U, кабельный соединитель RG-402 имеет такие сильные стороны:

• Улучшенная жила с покрытием из серебра. Хотя центр проводника по-прежнему медный, сигнал передается преимущественно по поверхностному серебряному слою. Кабель имеет низкие потери и реализует высокую производительность;
• Экран с плотностью 100%. Экран представлен проволочной оплеткой с дополнительным покрытием оловом. Такая конструкция образует сплошную защиту, но при этом повышает жесткость провода. Благодаря хорошей защите, RG-402 устойчив к внешним наводкам и может без опасений прокладываться рядом с другими ВЧ-трактами;
• Инертная оболочка из фторэтиленпропилена. Слой ФЭП синего цвета защищает кабель от наружных физических воздействий. Итоговый диаметр — 4,1 мм. Материал выдерживает воздействие агрессивных и коррозионных веществ (некоторые виды топлива, масел, химпродукты). Также он устойчив к морозу (до -55°C) и высоким температурам (до +155°C).

Полное наименование кабеля — CF-141-50-FEP. Эта марка пригодна для использования на частотах до 34 ГГц. Учитывая малую длину кабеля (всего 0,5 м), в большинстве случаев потерями сигнала можно пренебречь. Например, на частоте 3 ГГц они составят всего 0,42 дБ, а на частоте 20 ГГц — около 1 дБ. Во многих случаях использование джампера длиною 50 см не окажет существенного влияния на качество и стабильность линии передачи.

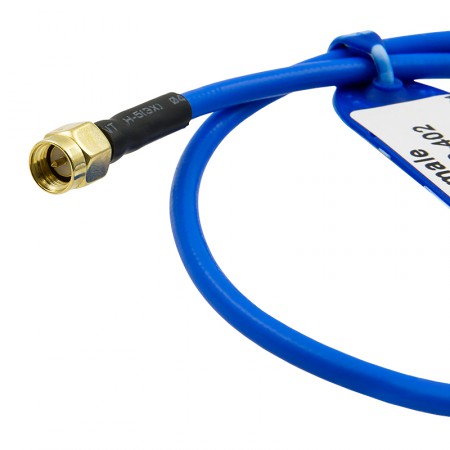

Разъемы SMA-male для приборов с антенными входами 50 Ом

На отрезке провода смонтированы одинаковые с двух сторон разъемы SMA-male («папа», вилка). Это компактные коннекторы ВЧ-назначения с импедансом 50 Ом, которые активно используются производителями устройств мобильной связи и других беспроводных систем.

Кабельная сборка с коннекторами SMA может использоваться:

• Для подключения антенны с ответным разъемом SMA-female к сотовым модулям, модемам, маршрутизаторам с поддержкой стандартов 2G, 3G, LTE или 5G. Такие провода могут применяться также в составе платежных терминалов, банковских автоматов и других похожих комплексов автоматики;
• В составе авиационных приборов и решений аэрокосмонавтики;
• С системами радаров и радиоэлектронной борьбы;
• В устройствах для исследования и анализа радиочастотных сигналов;
• В любых других РЧ-применениях (рации, беспроводные сети, M2M/IoT).

Кабельная сборка производится вручную нашими инженерами. С кабелем RG-402 применяются напаиваемые коннекторы SMA, которые не подвергаются обжиму и не имеют прижимных элементов. Установка на кабель производится только пайкой, а по завершении поверх хвостика разъема устанавливается термоусадка.

Каждая кабельная сборка после производства проходит несколько этапов тестирования. Мы проверяем исправность линии (целостность проводника), прочность пайки и отсутствие КЗ между центральным пином разъемов и корпусов. Только после одобрения ОТК изделие передается для реализации.

Короткий кабель-пигтейл RG-402 с разъемами SMA-male можно купить, добавив товар в корзину. Сборки другой длины и конфигурации доступны на странице каталога. Необычные соединительные провода доступны для заказа через конфигуратор. Мы ответим на ваши вопросы и подберем подходящие комплектующие для радиосистем по телефону 8-800-3333-965!
